Übersicht
Schraubverbinder bis 35 kV
Produktmerkmale
-
Schraubverbinder – Technologie: Scherbolzen
-
Schraubverbinder – Leitermaterial: Aluminium-Kupfer
Übersicht
Unsere Schraubverbinder ASBS sind kompatibel mit unseren Raychem Warmschrumpf- und Kaltschrumpfmuffen.
Unsere Schraubverbinder und Muffen ASBS können mit einem breiten Spektrum von Aluminium- und Kupferleitern von kompakten 2 AWG-Litzenkabeln bis hin zu konzentrischen Litzenleitern mit 1.000 kcmil verwendet werden. Die Hauptanwendung unserer Schraubverbinder sind Erdmuffen für bis zu 35 kV. Sie eignen sich optimal für Aluminium-auf-Aluminium-, Aluminium-auf-Kupfer- und Kupfer-auf-Kupfer-Anwendungen und sind damit eine universelle Anschlusslösung. Bitte beachten Sie die Übersicht der Prüfberichte auf der Rückseite unseres Datenblattes. Das einzige zur Montage des Anschlusses erforderliche Werkzeug ist eine Standard-Ratsche mit Sechskanteinsätzen in der entsprechenden Größe.

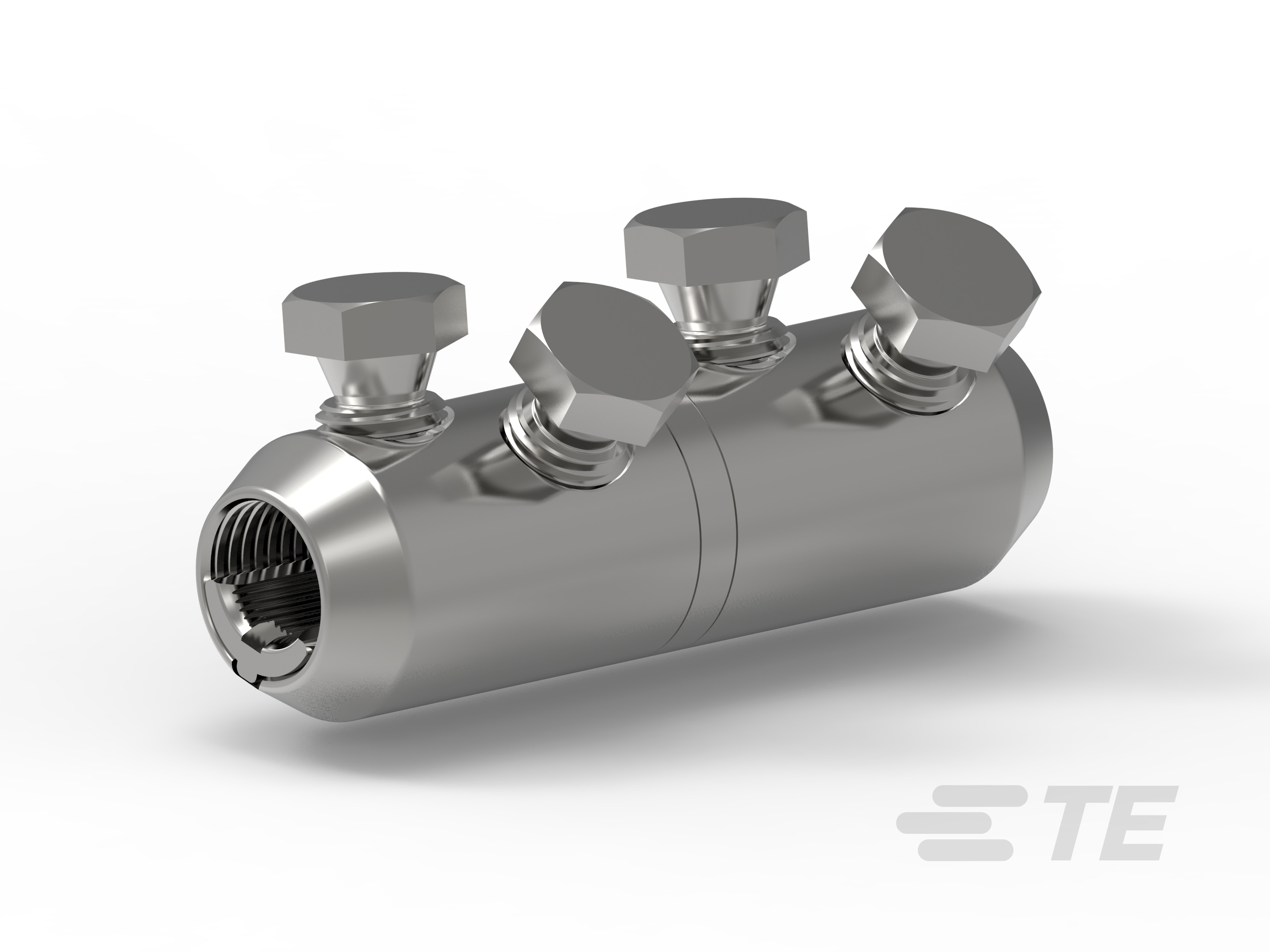

Die Konstruktion der Schraubverbinder umfasst Schraubverbinderbolzen, die sich abscheren, wenn das richtige Drehmoment auf jede Schraube angewendet und damit die optimale Kontaktstärke erzeugt wird, um den Anschlusswiderstand zu reduzieren. Ein Haltewerkzeug wird empfohlen, um eine Kernbiegung des Leiters zu vermeiden. Dies kann bei TE bestellt werden (#IT-1000-019).
Unsere Akku-Schlagschrauber von TE (#T25446-000) kann auch zur Montage des Anschlusses verwendet werden. Dieses praktische und schnelle Werkzeug wurde für die Montage von Schraubverbindern geprüft und qualifiziert. Der massive Anschlag in der Mitte (in allen Größen verfügbar) im Innern des Anschlusses gewährleistet die richtige Positionierung des Leiters und verhindert Ölaustritt beim Anschluss von ölimprägnierten Leitern.
Wichtige Leistungsmerkmale
- Robuste Konstruktion aus einer hochfesten, verzinnten Aluminiumlegierung
- Kompaktes und einfaches Design des Körpers
- Zulassung für Aluminium- und Kupferleiter
- Bietet unter normalen Betriebsbedingungen eine lange Nutzungsdauer mit einer Reservekapazität bei Notfall-Lastbedingungen.
- Mit unseren Warm- und Kaltschrumpfmuffen der Produktreihe Raychem kompatibel, die ein für langfristige, störungsfreie Leistung entwickeltes System bieten
Schraubverbinder
Bessere Netzanbindung
Stellen Sie bei der Montage eines Verbinders für Mittelspannungsmuffen sicher, dass der Leiter vollständig im Verbinder sitzt: zwischen Kabelisolierung und Verbinder darf kein Platz sein. Entfernen Sie andernfalls den Leiter wieder aus dem Verbinder und schneiden Sie ihn auf die richtige Länge zu.
Schraubverbinder von TE – Produktsortiment
FAQ
Häufig gestellte Fragen
Frage: Können die Schraubverbinder und Muffen von TE mit den Raychem Kabelgarnituren verwendet werden?
Antwort: Unsere Schraubverbinder und Muffen ASBS sind kompatibel mit unseren Warm- und Kaltschrumpfmuffen und Endverschlusssets für unterirdische Anwendungen bis 35 kV.
Frage: Für welchen Leiterbereich sind die Schraubverbinder geeignet?
Antwort: Unsere Schraubverbinder sind für eine Vielzahl an Aluminium- und Kupferleitern geeignet, angefangen bei kompakten 2 AWG-Litzenkabeln bis hin zu konzentrischen Litzenleitern mit 1.000 kcmil der Klasse B.
Frage: Ist ein Drehmomentschlüssel erforderlich, um die Schraubverbinder zu montieren?
Antwort: Für unsere Schraubverbinder ist kein Drehmomentschlüssel erforderlich. Der Schraubenkopf ist vorgefertigt, um am korrekten Drehmomentniveau abzuscheren.
Frage: Welche Werkzeuge werden benötigt, um die Schraubverbinder zu montieren?
Antwort: Unsere ASBS verfügen über Abscherschrauben. Die Abscherschrauben können mit einem Schlagschrauber oder einer Standard-Ratsche montiert werden.
Eigenschaften
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Produktmerkmale
-
Schraubverbinder – Technologie Scherbolzen
-
Schraubverbinder – Material Aluminium, Aluminiumlegierung
-
Art der erdverlegten Netzkomponente Gerader Stecker
Konfigurationsmerkmale
-
Anzahl Kontaktbolzen 2, 4
-
Sichtprüfung Ja
Elektrische Kennwerte
-
Schraubverbinder – Spannungsklasse (kV) ≤ 35, ≤ 36
Sonstige Eigenschaften
-
Schraubverbinder – Leitermaterial Aluminium-Kupfer
-
Leiterart Kompakt, mehrdrähtig/feindrähtig
Abmessungen
-
Leiterbereich (mm²) 120 – 300, 25 – 95, 35 – 95, 95 – 240
-
Leiterbereich (AWG/kcmil) 1000 (Kompakt) – 1000 (Konzentrisch), 2 (Kompakt) – 2 (Konzentrisch), 2 (kompakt) – 3/0 (konzentrisch), 2 (Kompakt) – 350 (Konzentrisch), 2 (kompakt) – 4/0 (konzentrisch), 250 (Kompakt) – 350 (Konzentrisch), 3/0 (kompakt) – 500 (konzentrisch), 350 (Kompakt) – 500 (Konzentrisch), 350 (Kompakt) – 750 (Konzentrisch), 500 (Kompakt) – 750 (Konzentrisch), 600 (Kompakt) – 1000 (Konzentrisch), 600 (Kompakt) – 750 (Konzentrisch)
-
Leiterquerschnitt (mm²) 35 – 95, 95 – 240
Betrieb/Anwendung
-
Applikationstyp Unterirdisches Spleißen
-
"Frei von Blei, Cadmium, Schwermetallen" Ja
-
Elektrisch aktivierte Installation Nein
Industriestandards
-
Schraubverbinder – CSA-Zertifizierung Ja, Nein
-
Schraubverbinder – UL-gelistet Ja, Nein
Produktverfügbarkeit
-
Schraubverbinder – Produktverfügbarkeit ASIEN, ASIEN-PAZIFIK, China, EMEA, NORD- UND SÜDAMERIKA
Weitere
-
Leiter-Eichmaß-Typ AWG, Metrisch
Referenznummer
-
TE-interne Teilenummer CAT-ASBS
