Consultez les produits ci-dessous pour voir les prix détaillés

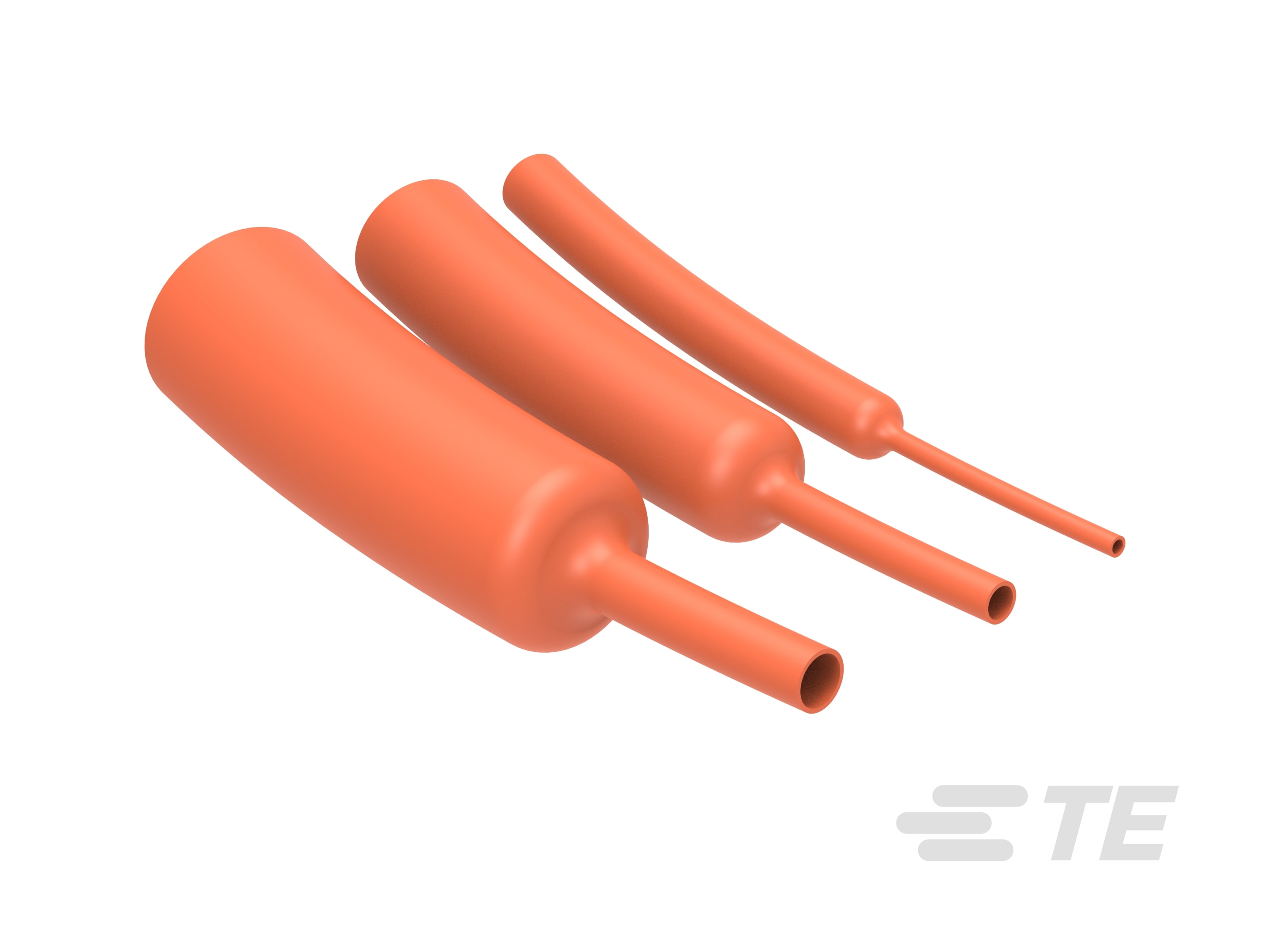

Gaines thermorétractables CGPT 2:1

RAYCHEM

RAYCHEM CGPT

Plus Moins

Caractéristiques du produit

Type de produit : Kit de gaines thermorétractables, Gaines thermorétractables
Couleur principale : Transparent, Rouge, Blanc, Noir, Jaune/vert, Vert, Bleu, Marron, Jaune, Orange, Gris
Rapport de rétreint : 2:1
Type de paroi : Paroi unique
Diamètre intérieur après rétreint (max) (mm): 51, 19, 26, 12.7, 16, 2.4, 1.6, 6.4, 9.5, 3.2, 38, .8, .6, 1.2, 4.8
Diamètre intérieur après rétreint (max) (in): 1.024, .252, 2.008, .63, .748, .063, .047, .189, .374, .5, .094, 1.496, .024, .126, .031

Disponible depuis

Produit	N° de pièce TE	Documents	Couleur principale	Diamètre intérieur avant rétreint	Diamètre intérieur après rétreint	Type de produit	Type d'inflammabilité	Type de conditionnement	Gamme des tailles de gaines	Résistance mécanique	Disponibilité
CGPT-51/26-5-200MM	4781476006	Dessin technique du produit	Vert	51 mm	26 mm	Gaines thermorétractables	Ignifuge	Boîte	26 – 51 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-12.7/6.4-2-38MM	5068096007	Dessin technique du produit	Rouge	12.7 mm	6.4 mm	Gaines thermorétractables	Ignifuge	Boîte	6.4 – 12.7 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-1.2/0.6-6-SP	5068264007	Dessin technique du produit	Bleu	1.2 mm	.6 mm	Gaines thermorétractables	Ignifuge	Boîte	.6 – 1.2 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-4.8/2.4-6-SP	5068304007	Dessin technique du produit	Bleu	4.8 mm	2.4 mm	Gaines thermorétractables	Ignifuge	Boîte	2.4 – 4.8 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-6.4/3.2-X-STK	5069722026	Dessin technique du produit	Transparent	6.4 mm	3.2 mm	Gaines thermorétractables	Non ignifuge	Stick	3.2 – 6.4 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-6.4/3.2-X-SP	5069724010	Dessin technique du produit	Transparent	6.4 mm	3.2 mm	Gaines thermorétractables	Non ignifuge	Boîte	3.2 – 6.4 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-12.7/6.4-0-29MM	5069866111	Dessin technique du produit	Noir	12.7 mm	6.4 mm	Gaines thermorétractables	Ignifuge	Boîte	6.4 – 12.7 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-R-6.4-45	8364616001	Dessin technique du produit	Jaune/vert	6.4 mm	3.2 mm	Gaines thermorétractables	Ignifuge	Mini bobine	3.2 – 6.4 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-6.4/3.2-45-SP	9750274001	Dessin technique du produit	Jaune/vert	6.4 mm	3.2 mm	Gaines thermorétractables	Ignifuge	Boîte	3.2 – 6.4 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-R-9.5-0	6472296001	Dessin technique du produit	Noir	9.5 mm	4.8 mm	Gaines thermorétractables	Ignifuge	Bobine	4.8 – 9.5 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-1.2/0.6-0-SP	5069794007	Dessin technique du produit	Noir	1.2 mm	.6 mm	Gaines thermorétractables	Ignifuge	Bobine	.6 – 1.2 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-2.4/1.2-0-50MM	EM71876001	Dessin technique du produit	Noir	2.4 mm	1.2 mm	Gaines thermorétractables	Ignifuge	Boîte	1.2 – 2.4 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-19/9.5-2-40MM	5068106010	Dessin technique du produit	Rouge	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Pièce	9.5 – 19 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-3.2/1.6-0-25MM	5069826024	Dessin technique du produit	Noir	3.2 mm	1.6 mm	Gaines thermorétractables	Ignifuge	Boîte	1.6 – 3.2 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-2.4/1.2-0-SP	5069814012	Dessin technique du produit	Noir	2.4 mm	1.2 mm	Gaines thermorétractables	Ignifuge	Boîte	1.2 – 2.4 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-51/26-6-SP	5068374001	Dessin technique du produit	Bleu	51 mm	26 mm	Gaines thermorétractables	Ignifuge	Bobine	26 – 51 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-R-1.6-0	4344156001	Dessin technique du produit	Noir	1.6 mm	.8 mm	Gaines thermorétractables	Ignifuge	Bobine	.8 – 1.6 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-51/26-5-SP	4781474001	Dessin technique du produit	Vert	51 mm	26 mm	Gaines thermorétractables	Ignifuge	Bobine	26 – 51 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-32/16-2-SP	C282654001	Dessin technique du produit	Rouge	32 mm	16 mm	Gaines thermorétractables	Ignifuge	Boîte	16 – 32 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-1.6/0.8-0-135MM	EP37476001	Dessin technique du produit	Noir	1.6 mm	.8 mm	Gaines thermorétractables	Ignifuge	Pièce	.8 – 1.6 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-76/38-6-SP	5067134001	Dessin technique du produit	Bleu	76 mm	38 mm	Gaines thermorétractables	Ignifuge	Boîte	38 – 76 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-4.8/2.4-4-SP	5068184005	Dessin technique du produit	Jaune	4.8 mm	2.4 mm	Gaines thermorétractables	Ignifuge	Boîte	2.4 – 4.8 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-19/9.5-X-SP	5069754005	Dessin technique du produit	Transparent	19 mm	9.5 mm	Gaines thermorétractables	Non ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-1.6/0.8-0-60MM	5069806057	Dessin technique du produit	Noir	1.6 mm	.8 mm	Gaines thermorétractables	Ignifuge	Pièce	.8 – 1.6 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-19/9.5-0-45MM	5069876098	Dessin technique du produit	Noir	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-R-KIT-2	907279-000	Dessin technique du produit	Rouge	-	-	Kit de gaines thermorétractables	Ignifuge	Bobine	-	Dommages mécaniques, Fluides, Serre-câble	EMEA
CGPT-1.6/0.8-0-175MM	EP37686001	Dessin technique du produit	Noir	1.6 mm	.8 mm	Gaines thermorétractables	Ignifuge	Pièce	.8 – 1.6 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-32/16-0-500MM	4623556011	Dessin technique du produit	Noir	32 mm	16 mm	Gaines thermorétractables	Ignifuge	Boîte	16 – 32 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-76/38-9-SP	5067114001	Dessin technique du produit	Blanc	76 mm	38 mm	Gaines thermorétractables	Ignifuge	Boîte	38 – 76 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-19/9.5-4-SP	5068224005	Dessin technique du produit	Jaune	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-3.2/1.6-X-STK	5069702009	Dessin technique du produit	Transparent	3.2 mm	1.6 mm	Gaines thermorétractables	Non ignifuge	Sac et boîte	1.6 – 3.2 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-19/9.5-0-SP	5069874011	Dessin technique du produit	Noir	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-25.4/12.7-0-SP	5069884015	Dessin technique du produit	Noir	25.4 mm	12.7 mm	Gaines thermorétractables	Ignifuge	Boîte	12.7 – 25.4 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-3.2/1.6-X-10MM	EG03996001	Dessin technique du produit	Transparent	3.2 mm	1.6 mm	Gaines thermorétractables	Non ignifuge	Boîte	1.6 – 3.2 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-32/16-4-SP	2662274002	Dessin technique du produit	Jaune	32 mm	16 mm	Gaines thermorétractables	Ignifuge	Boîte	16 – 32 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-2.4/1.2-X-SP	5069694007	Dessin technique du produit	Transparent	2.4 mm	1.2 mm	Gaines thermorétractables	Non ignifuge	Boîte	1.2 – 2.4 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-9.5/4.8-X-STK	5069732014	Dessin technique du produit	Transparent	9.5 mm	4.8 mm	Gaines thermorétractables	Non ignifuge	Stick	4.8 – 9.5 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-1.6/0.8-0-80MM	5069806045	Dessin technique du produit	Noir	1.6 mm	.8 mm	Gaines thermorétractables	Ignifuge	Pièce	.8 – 1.6 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-19/9.5-2-70MM	CV20596001	Dessin technique du produit	Rouge	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-2.4/1.2-X-STK	5069692013	Dessin technique du produit	Transparent	2.4 mm	1.2 mm	Gaines thermorétractables	Non ignifuge	Sac et boîte	1.2 – 2.4 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-3.2/1.6-4-SP	5068174005	Dessin technique du produit	Jaune	3.2 mm	1.6 mm	Gaines thermorétractables	Ignifuge	Boîte	1.6 – 3.2 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-19/9.5-45-SP	8062234001	Dessin technique du produit	Jaune/vert	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-4.8/2.4-X-STK	5069712011	Dessin technique du produit	Transparent	4.8 mm	2.4 mm	Gaines thermorétractables	Non ignifuge	Stick	2.4 – 4.8 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-51/26-9-SP	5068014001	Dessin technique du produit	Blanc	51 mm	26 mm	Gaines thermorétractables	Ignifuge	Bobine	26 – 51 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-1.2/0.6-0-185MM	5069796049	Dessin technique du produit	Noir	1.2 mm	.6 mm	Gaines thermorétractables	Ignifuge	Boîte	.6 – 1.2 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-1.2/0.6-0-105MM	CH29366001	Dessin technique du produit	Noir	1.2 mm	.6 mm	Gaines thermorétractables	Ignifuge	Boîte	.6 – 1.2 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-9.5/4.8-2-SP	5068084007	Dessin technique du produit	Rouge	9.5 mm	4.8 mm	Gaines thermorétractables	Ignifuge	Boîte	4.8 – 9.5 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-1.2/0.6-0-50MM	5069796050	Dessin technique du produit	Noir	1.2 mm	.6 mm	Gaines thermorétractables	Ignifuge	Boîte	.6 – 1.2 mm	Dommages mécaniques, Fluides, Serre-câble	EMEA, Asie
CGPT-19/9.5-9-FSP	6091484001	Dessin technique du produit	Blanc	19 mm	9.5 mm	Gaines thermorétractables	Ignifuge	Boîte	9.5 – 19 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie
CGPT-1.2/0.6-0-115MM	CH35876001	Dessin technique du produit	Noir	1.2 mm	.6 mm	Gaines thermorétractables	Ignifuge	Boîte	.6 – 1.2 mm	Dommages mécaniques, Serre-câble, Fluides	EMEA, Asie

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Conditions d’utilisation

Propriétés de résistance Protection anti-éclaboussures
Température de rétreint minimale (°C) 80
Type d'inflammabilité Ignifuge, Non ignifuge
Plage de température de fonctionnement (°C) -40 – 135
Température de rétreint (°C) 120

Dimensions

Longueur (mm) 95, 115, 70, 55, 185, 500, 130, 15, 20, 50, 45, 80, 38, 160, 85, 60, 175, 10, 90, 65, 30, 100, 35, 40, 1000, 75, 1300, 33, 29, 135, 150, 25, 200, 1220, 105, 180
Longueur (in) .591, .787, .394, 4.134, 2.953, 7.283, 1.772, 3.937, 5.315, 2.559, 2.756, 4.53, 19.685, 6.299, 3.35, 5.906, 48.031, 3.346, 3.15, 39.37, 5.118, 1.575, 1.181, 1.142, .984, 3.74, 7.087, 1.496, 51.181, 2.165, 3.543, 7.874, 1.969, 1.378, 2.362, 1.299, 6.89
Épaisseur de paroi après rétreint (tolérance) (mm) .15, .1, .12, .2, .3, .25
Épaisseur de paroi après rétreint (tolérance) (in) .004, .005, .006, .01, .008, .012
Épaisseur de paroi après rétreint (nominale) (mm) .45, 1.4, .9, 1.25, .5, .95, .6, 1.15, .65, .75, 1
Épaisseur de paroi après rétreint (nominale) (in) .049, .018, .055, .037, .02, .024, .03, .026, .045, .039, .035
Diamètre intérieur après rétreint (max) (mm) 51, 19, 26, 12.7, 16, 2.4, 1.6, 6.4, 9.5, 3.2, 38, .8, .6, 1.2, 4.8
Diamètre intérieur après rétreint (max) (in) 1.024, .252, 2.008, .63, .748, .063, .047, .189, .374, .5, .094, 1.496, .024, .126, .031
Diamètre intérieur avant rétreint (mm) 76, 3.2, 1.2, 51, 1.6, 2.4, 25.4, 19, 38, 102, 9.5, 12.7, 32, 4.8, 6.4
Diamètre intérieur avant rétreint (in) .126, 1, 4.016, .047, .5, 2.992, .189, .748, 1.26, .094, 2.008, .063, .252, 1.496, .374
Gamme des tailles de gaines (mm) 51 – 102, .8 – 1.6, 16 – 32, .6 – 1.2, 4.8 – 9.5, 9.5 – 19, 38 – 76, 3.2 – 6.4, 1.6 – 3.2, 19 – 38, 1.2 – 2.4, 2.4 – 4.8, 26 – 51, 12.7 – 25.4, 6.4 – 12.7
Gamme des tailles de gaines (in) .024 – .047, 1.496 – 2.992, .748 – 1.496, .63 – 1.26, 1.024 – 2.008, 2.008 – 4.016, .094 – .189, .126 – .252, .063 – .126, .031 – .063, .189 – .374, .252 – .5, .047 – .094, .5 – 1, .374 – .748

Caractéristiques du corps

Type de fluide Fluide hydraulique, Huile lubrifiante, Essence
Couleur principale Transparent, Rouge, Blanc, Noir, Jaune/vert, Vert, Bleu, Marron, Jaune, Orange, Gris
Rapport de rétreint 2:1
Matériau Polyoléfine modifiée irradiée
Flexibilité Flexible

Caractéristiques électriques

Tension de fonctionnement (max) (kV) .6

Caractéristiques du type de produit

Type de produit Kit de gaines thermorétractables, Gaines thermorétractables
Type de paroi Paroi unique

Caractéristiques de l’emballage

Type de conditionnement Bobine plate, Pièce, Bobine, Boîte, Mini bobine, Bobine, Stick, Bobine/boîte, Sac et boîte

Fonctionnement/Application

Résistance mécanique Fluides, Dommages mécaniques, Serre-câble, Flexion

Disponibilité du produit

Disponibilité Global, EMEA, Asie

Autre

Conforme aux exigences de faible dégagement de gaz Non
Origine du produit République tchèque
Conformité RoHS de l'UE Conforme
Conformité aux VLE de l'UE Conforme

Numéro de référence

Référence interne TE CAT-HST-CGPT1

Documents associés

Fiches techniques et pages de catalogue

cgpt-tubing pdf Anglais
