Consultez les produits ci-dessous pour voir les prix détaillés

Connecteurs de bus rigides haute tension

SIMEL

SIMEL SIMABUS

Nos connecteurs et pinces de bus rigides haute tension SIMABUS sont conçus pour les connexions de bus rigides dans les applications CA et CC en tailles métriques et impériales.

Plus Moins

Caractéristiques du produit

Disponibilité : Amérique latine, Europe, Moyen-Orient et Afrique, Amériques, Asie (sauf Chine), Mondial
Type d'installation : Boulonné
Classe de tension (kV): ≤ 550, ≤ 500, 0 – 500
Matériaux de conducteurs compatibles : Cuivre, Aluminium, Alliage d’aluminium
Type de conducteur : Câblé, Tube, Tube 100 mm, Borne, Tube 80 mm, Tube 120 mm, Jeu de barres

Disponible depuis

Produit	N° de pièce TE	Documents	Disponibilité	Classe de tension	Matériaux de conducteurs compatibles	Type de conducteur	Matériau	Nombre de vis	Type de produit	Diamètre du trou de bornage	Type de gabarit du conducteur	Avec paroi interne	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
5 TTPD 84 T160 125 C258	2327070-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 550 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur	14.5	-	-	Conforme	-
5 TDL 82 T160 T150/160 27	2382675-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 550 kV	Aluminium	Tube	Alliage d’aluminium	6	Connecteur	-	-	-	-	-
5 TTPA 82 T100 125 C41	2391268-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	16	-	-	Conforme	-
5 TTPF 82 T80 100	2368857-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	-	-	-	-	-
5 TTPD 82 T80 125	2371836-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur de jeu de barres	-	-	-	Conforme	-
5 TTPE 82 T5"IPS 100X150 R529	2182863-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	-	-	-	-	-
5 TJL 82 P3-P5 T80 29	2299975-1	Dessin technique du produit	Mondial	≤ 550 kV	Alliage d’aluminium	Jeu de barres	Aluminium	2	Accessoire	-	AAC/AAAC, ACSR, AWG	Oui, Non	Conforme	-
5 TD 75 82 T4"IPS/T2"1/2IPS	2316010-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur	-	-	-	-	-
5 TTPA 82 T3"1/2IPS 100 C290	2315987-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TTPA 82 T4"IPS 100 C290	2315987-4	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TTPHL 82 T70/80 100X200 R90 27	2381579-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 550 kV	Aluminium	Tube	Alliage d’aluminium	2	Raccord à dilatation	14	-	-	Conforme	-
5 TJ 82 P3 T120	2309821-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Jonction pour tubes	-	-	-	Conforme	Conforme
5 TS 84 P5 T100	2310087-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	Conforme
5 TTPF 82 T100 125	2347869-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	-	-	-	Conforme	-
5 TJL 82 P3-P5 T4"IPS 47	2315929-4	Dessin technique du produit	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TS 84 P3 T80	2357210-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	-
5 TD 82 T2"1/2 IPS	2315985-1	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur	-	-	-	Conforme	Conforme
5 TJR 82 T5"IPS	2315836-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TJ 82 P3 T3"IPS	2315835-2	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TTPE 82 T80 100	2347867-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur de jeu de barres	-	-	-	Conforme	-
5 TSD 82 P3-P5 T4"IPS	2300995-4	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 TSD 82 P3-P5 T3"IPS	2300995-2	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 TSD 82 P7-P10-P275 T6"IPS	2300995-8	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 UATFR 5"IPS/5"IPS 5B	2316181-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	12	Accessoire	-	-	-	-	-
5 TD 82 T3"1/2IPS	2315985-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur	-	-	-	-	-
5 TTPDL 82 T120 100 C290 29	2845849-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Raccord à dilatation	14.3	-	-	Conforme	Conforme
5 TDZ 30 82 T5"IPS/T4"IPS	2316011-7	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	6	Connecteur	-	-	-	-	-
5 TTPD 82 T2"1/2IPS 100 C290	2316353-7	PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TAMALT 82 T5"IPS	2316246-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	-	-
5 TJR 82 T100	2364025-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Jonction pour tubes	-	-	-	Conforme	-
5 TD 75 82 T3"1/2IPS/T3"IPS	2316010-2	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur	-	-	-	-	-
5 TJL 84 P5-P225 T160 47	2428646-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Accessoire	-	-	-	Conforme	-
5 TAMALTF 84 T250	2428658-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	-
5 TTPD 82 T80 80	2299677-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	Conforme	-
5 TTPDL 82 T120 100 C290 47	2321549-1	Dessin technique du produit	Mondial	≤ 550 kV	Alliage d’aluminium	Jeu de barres	Aluminium	4	Raccord à dilatation	14.3	AAC/AAAC, ACSR, AWG	Oui	-	-
5 TAMALTF 82 T80	2299639-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	-	-
5 TTPD 82 T120 125X25 C41	2345645-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	16	-	-	Conforme	-
5 TS 82 P5 T6"IPS	2316172-8	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	Conforme
5 TTPAL 82 T4"IPS 100 C290 47	2315988-7	Dessin technique du produit	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Terminaison à dilatation	14.3	-	-	-	-
5 TAMALTFD 82 T2"1/2IPS	2316258-1	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 TAPAC 82 T4"IPS	2316295-1	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	5	Accessoire	-	-	-	-	-
5 TS 84 P5 T250	2349874-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	-
5 TTPDL 82 T80 100 27	2365827-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord à dilatation	-	-	-	-	-
5 TTBFL 82 T80 M405 27	2376851-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 550 kV	Aluminium	Tube	Alliage d’aluminium	8	Raccord à dilatation	-	-	-	Conforme	-
5 TTPDL 82 T80 125 27	2386469-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 550 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord à dilatation	-	-	-	Conforme	-
5 TTPDL 82 T120 125 C258 49	2818867-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord à dilatation	14.5	-	-	Conforme	Conforme
5 TTPA 82 T5"IPS 100C290	ER4765-000	Dessin technique du produit	Asie (sauf Chine), Europe, Moyen-Orient et Afrique, Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	Conforme	-
5 TTPF 82 T3"1/2IPS 100 C290	2182833-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TTPA 82 T80 80	2406585-1	Dessin technique du produit	Asie (sauf Chine), Europe, Moyen-Orient et Afrique, Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	-	-	-	-	-
5 TTPF 82 T100 80 C1043	2432973-1	Dessin technique du produit	Asie (sauf Chine), Europe, Moyen-Orient et Afrique, Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	16.5	-	-	Conforme	-
5 TSR 82 P5 T160	2830784-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	-
5 TTPF 82 T4"IPS 100 C290	2182833-4	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TTPDL 82 TR100 100 C34 29	2830953-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	6	Terminaison à dilatation	14	-	-	Conforme	Conforme
5 TTPE 82 T6"IPS 100X150 R529	2182863-6	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	-	-	-	-	-
5 TTPE 82 TR160 125X25 C184	2839164-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	6	-	14.3	-	-	Conforme	Conforme
5 TDL 82 T160 T140/160 47	2311095-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	6	Connecteur	-	-	-	-	-
5 TAPAC 84 T250 18/35	2352238-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	5	-	-	-	-	Conforme	-
5 TAPA 82 T140	2301104-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	3	Accessoire	-	-	-	Conforme	-
5 TJL 82 P7-P10-275 T5"IPS 47	2315929-6	Dessin technique du produit	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TJ 82 P3 T2"1/2IPS	2315835-1	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TABP 82 T4"IPS	2315946-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	3	Accessoire	-	-	-	Conforme	Conforme
5 TAPAC 82 T150 18/35	2301113-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	5	Accessoire	-	-	-	Conforme	-
5 TAPA 82 T5"IPS	2315961-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	3	Accessoire	-	-	-	-	-
5 TJ 84 P5 T120	2310075-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Jonction pour tubes	-	-	-	Conforme	Conforme
5 UATFR 3"1/2IPS/3"1/2IPS 1B	2316181-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Accessoire	-	-	-	-	-
5 TJL 82 P3-P5 T120 27	2830339-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Accessoire	-	-	-	Conforme	Conforme
5 TTPAL 82 T3"1/2EHPS 100 C290 29	2315988-6	Dessin technique du produit	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Terminaison à dilatation	14.3	-	-	-	-
5 TAMALTFD 82 T5"IPS	2316258-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 TD 75 82 T6"IPS/T3"1/2IPS	2316010-9	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Connecteur	-	-	-	-	-
5 TDZ 30 82 T4"IPS/T2"1/2IPS	2316011-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	6	Connecteur	-	-	-	-	-
5 TS 82 P5 T80	2830732-1	Dessin technique du produit	Mondial	≤ 550 kV	Alliage d’aluminium	Jeu de barres	Aluminium	2	Accessoire	-	AAC/AAAC, ACSR, AWG	Oui, Non	Conforme	Conforme
5 TTPA 45 82 T4"IPS 100 C290	2373844-1	Dessin technique du produit	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TTPD 82 T100 100 C290	2830849-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	-	14.3	-	-	Conforme	Conforme
5 TAPAC 82 T125 18/35	2331872-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	5	Accessoire	-	-	-	-	-
5 TTPF 82 T4"IPS 80 C541	2373845-1	Dessin technique du produit	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TAMALT 84 T160	2428656-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	-
5 TJL 82 P3-P5 T160 47	2845446-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Accessoire	-	-	-	-	-
5 TTPDL 82 T120 125 C258 47	2830052-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord à dilatation	14.5	-	-	Conforme	Conforme
5 TJRL 82 P3-P5 T160 49	2830786-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Accessoire	-	-	-	Conforme	-
5 TS 82 P10-P275 T100	2845749-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	Conforme
5 TTPF 82 T80 80 C266	2845541-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14	-	-	Conforme	Conforme
5 TTPF 82 T3"IPS 100 C290	2182833-2	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TTPDL 82 T80 100 29	2299795-1	Dessin technique du produit	Mondial	≤ 550 kV	Alliage d’aluminium	Jeu de barres	Aluminium	2	Terminaison à dilatation	-	AAC/AAAC, ACSR, AWG	Oui	Conforme	-
5 TSD 82 P3-P5 T5"IPS	2300995-5	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 TSD 82 P7-P10-P275 T5"IPS	2300995-6	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	-	-
5 TJ 82 P5 T5"IPS	2315835-6	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TABP 82 T5"IPS	2315946-6	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	3	Accessoire	-	-	-	-	-
5 TS 82 P5 T3"IPS	2316172-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	2	Accessoire	-	-	-	Conforme	Conforme
5 TTPD 82 T120 125 C40	2839188-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	-	-	-	Conforme	Conforme
5 TABPC 82 T140 35/44	2301088-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	5	Accessoire	-	-	-	Conforme	-
5 TTPF 82 T120 80 C118	2303166-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 550 kV	Aluminium	Tube 120 mm	Alliage d’aluminium	1	Raccord haute tension	14	-	-	Conforme	Conforme
5 TTPE 82 T3"1/2IPS 100 C290	2182863-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TJL 82 P3-P5 T160 49 H160	2305116-1	Dessin technique du produit	Asie (sauf Chine), Amérique latine, Europe, Moyen-Orient et Afrique	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Accessoire	-	-	-	Conforme	-
5 TTPE 82 T4"IPS 100 C290	2182863-4	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-
5 TJ 82 P5 T6"IPS	2315835-8	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TABP 82 T3"IPS	2315946-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	3	Accessoire	-	-	-	Conforme	Conforme
5 TAMALTFD 82 T6"IPS	2316258-6	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Accessoire	-	-	-	Conforme	Conforme
5 TJR 82 T4"IPS	2315836-4	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	8	Coupleur de jeu de barres	-	-	-	-	-
5 TABPC 82 T4"IPS	2316490-3	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	5	Accessoire	-	-	-	-	-
5 TTPA 82 T2"1/2IPS 100 C290	2315987-1	Dessin technique du produit PDF 3D	Amériques	≤ 500 kV	Aluminium	Tube	Alliage d’aluminium	4	Raccord haute tension	14.3	-	-	-	-

Aperçu

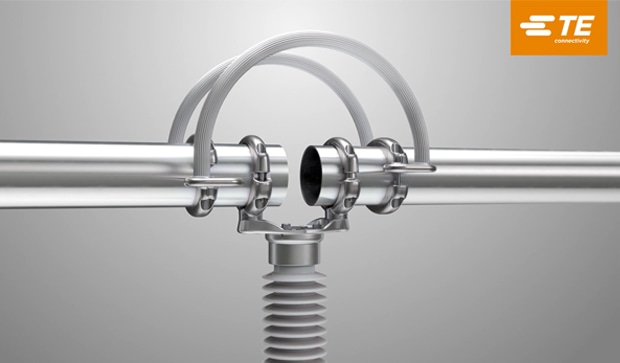

Nos connecteurs de bus rigides haute tension SIMABUS sont conçus pour les connexions de bus rigides dans les applications CA et CC jusqu’à 500 kV (tension phase à phase). La gamme comprend un support mécanique, des joints, des dérivations et des connexions à des équipements terminaux (goujons et plaquettes) ainsi que des accessoires tels que des étriers de mise à la terre, des embouts/blindages et des amortisseurs.

La gamme Metric couvre les conducteurs tubulaires en aluminium de 80 MM O/D et jusqu’à 250 MM O/D.

La gamme Imperial couvre les conducteurs tubulaires en aluminium de 2,5" et jusqu’à 6" pour les dimensions SPS et EHPS.

Principales caractéristiques

Conception modulaire : s'adapte à presque toute taille de barre de bus
Convient aux applications neuves et de modernisation avec flexibilité tout au long de la conception
Rendement électrique optimal
Composants mécaniques à haute résistance
Composants moulés de haute qualité

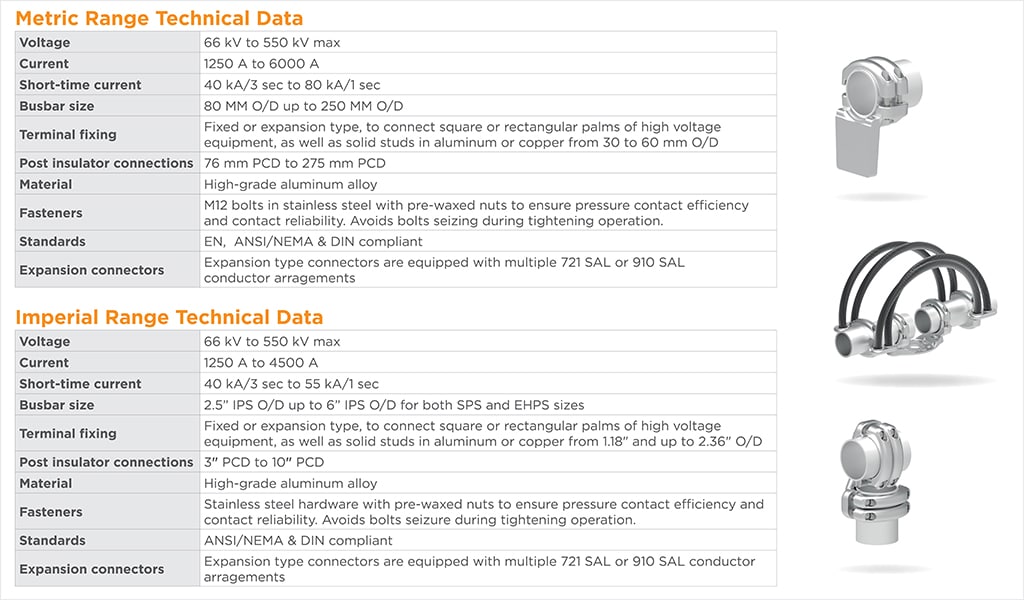

données techniques métriques et impériales Simabus

Regardez notre webinaire

Webinaire sur les connecteurs de sous-station haute tension
Inscrivez-vous pour regarder notre webinaire sur les connecteurs de sous-station haute tension boulonnés modulaires pour les marchés IEEE et CEI.

Découvrez notre gamme de connecteurs de sous-station haute tension

Connecteurs de sous-station
Nos connecteurs de sous-station mécaniques sont disponibles pour les connexions de bus rigides et les conducteurs flexibles en aluminium aériens. Ils ont été créés pour remplacer plusieurs types de connecteurs afin de réduire les délais, d’éliminer le gaspillage et d’améliorer les performances de vos sous-stations.

FAQ

Foire aux questions

Question : Quelle est la différence entre les gammes SIMABUS et SIMAFLEX de TE ?

Réponse : Nos connecteurs de sous-station haute tension peuvent être divisés en deux catégories : bus rigide (tuyau en aluminium) ou câble flexible (conducteurs de câble). La gamme SIMABUS propose des connecteurs conçus et utilisés sur le bus rigide en aluminium et la gamme SIMAFLEX des connecteurs conçus et utilisés sur les câbles flexibles en aluminium.

Question : Quelle est la méthode d’installation des connecteurs de bus rigide SIMABUS ?

Réponse : Nos produits SIMABUS sont des connecteurs boulonnés pour bus en aluminium, assortis de manchons bimétalliques pouvant être utilisés sur des conducteurs en cuivre.

Question : Quelle plage de tension couvrent les connecteurs SIMABUS ?

Réponse : Nos SIMABUS couvrent une plage de tension comprise entre 63 et 550 kV.

Question : Quelles sont les normes utilisées pour la fabrication des connecteurs de sous-station SIMABUS ?

Réponse : Nous fabriquons et testons nos connecteurs SIMABUS selon les normes CEI et ANSI/NEMA. Pour les normes ANSI/NEMA, les connecteurs sont fabriqués et testés selon les exigences ANSI CC1-2009. Des rapports d’essais et des informations supplémentaires peuvent être fournis sur demande.

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Diamètre de la vis de raccordement 40, 50, 60, 30
Type d'installation Boulonné

Fonctionnement/Application

Type d'application Poste électrique, Utilisation extérieure, Utilisation intérieure
Type de produit Terminaison à dilatation, Raccord à dilatation, Accessoire, Connecteur boulonné, Connecteur de jeu de barres, Raccord à plage, Raccord terminaison à dilatation, Raccord haute tension, Jonction et dérivation pour tubes, Coupleur de jeu de barres, Matériel, Jonction pour tubes, Connecteur

Normes de l’industrie

Espacement NEMA (2 trous) Oui
Compatible avec les produits conformes aux normes ou à la réglementation des agences NEMA, IEC
Normes compatibles NEMA, CEI, ANSI/NEMA CC1-2009, IEC 62271-1

Dimensions

Diamètre intérieur (mm) 222, 122.24, 131, 134, 104, 148, 68, 180, 90.48, 128.2, 122, 80, 69.85, 90, 92, 120, 57.15, 60, 85.72, 124, 70, 95, 140, 184, 141.29
Diamètre intérieur (in) 5.04, 2.75, 5.27, 3.5, 8.74, 3.62, 2.76, 3.74, 3.54, 5.16, 5.56, 3.15, 4.09, 8.74 – 8.47, 4.72, 7.08, 2.67, 3.12, 2.25, 4.88, 4.8, 5.51, 2.36, 4.81, 5.83, 3.14
Diamètre intérieur (mm) 222, 122.24, 131, 134, 104, 148, 68, 180, 90.48, 128.2, 122, 80, 69.85, 90, 92, 120, 57.15, 60, 85.72, 124, 70, 95, 140, 184, 141.29
Sections de conducteurs compatibles - principal (mm²) 88,9, 100, 168,2, 160, 114,3, 141,3, 80, 141, 70, 36,6, 120, 101,6, 150, 38,5, 125, 250, 200, 140, 73,03
Dimension de la vis (cote sur plats) (mm) 19, 17
Diamètre du trou de bornage 16.5, 14.3, 14, 17, 16, 14.5, 18

Fonctionnalités de configuration

Inspection visuelle Non
Nombre de vis 6, 4, 8, 13, 5, 2, 3, 9, 10, 1, 12

Disponibilité du produit

Disponibilité Amérique latine, Europe, Moyen-Orient et Afrique, Amériques, Asie (sauf Chine), Mondial

Caractéristiques électriques

Classe de tension (kV) ≤ 550, ≤ 500, 0 – 500

Caractéristiques du corps

Matériaux de conducteurs compatibles Cuivre, Aluminium, Alliage d’aluminium
Type de conducteur Câblé, Tube, Tube 100 mm, Borne, Tube 80 mm, Tube 120 mm, Jeu de barres
Matériau Aluminium, Alliage d’aluminium
Avec paroi interne Non, Oui

Autre

Type de gabarit du conducteur AAC/AAAC, AWG, ACSR
Conformité RoHS de l'UE Conforme
Conformité aux VLE de l'UE Conforme

Numéro de référence

Référence interne TE CAT-SIMABUS

Documents associés

Fiches techniques et pages de catalogue

SIMABUS HIGH VOLTAGE CLAMPS AND CONNECTORS (CAT.) pdf Anglais
SIMABUS CONNECTORS (DDS) pdf Anglais

Connecteurs de bus rigides haute tension

Caractéristiques du produit

Disponibilité : Amérique latine, Europe, Moyen-Orient et Afrique, Amériques, Asie (sauf Chine), Mondial

Type d'installation : Boulonné

Classe de tension (kV): ≤ 550, ≤ 500, 0 – 500

Matériaux de conducteurs compatibles : Cuivre, Aluminium, Alliage d’aluminium

Type de conducteur : Câblé, Tube, Tube 100 mm, Borne, Tube 80 mm, Tube 120 mm, Jeu de barres

Principales caractéristiques

Regardez notre webinaire

Découvrez notre gamme de connecteurs de sous-station haute tension

Foire aux questions

Caractéristiques du type de produit

Diamètre de la vis de raccordement 40, 50, 60, 30

Type d'installation Boulonné

Fonctionnement/Application

Type d'application Poste électrique, Utilisation extérieure, Utilisation intérieure

Normes de l’industrie

Espacement NEMA (2 trous) Oui

Compatible avec les produits conformes aux normes ou à la réglementation des agences NEMA, IEC

Normes compatibles NEMA, CEI, ANSI/NEMA CC1-2009, IEC 62271-1

Dimensions

Diamètre intérieur (mm) 222, 122.24, 131, 134, 104, 148, 68, 180, 90.48, 128.2, 122, 80, 69.85, 90, 92, 120, 57.15, 60, 85.72, 124, 70, 95, 140, 184, 141.29

Diamètre intérieur (in) 5.04, 2.75, 5.27, 3.5, 8.74, 3.62, 2.76, 3.74, 3.54, 5.16, 5.56, 3.15, 4.09, 8.74 – 8.47, 4.72, 7.08, 2.67, 3.12, 2.25, 4.88, 4.8, 5.51, 2.36, 4.81, 5.83, 3.14

Diamètre intérieur (mm) 222, 122.24, 131, 134, 104, 148, 68, 180, 90.48, 128.2, 122, 80, 69.85, 90, 92, 120, 57.15, 60, 85.72, 124, 70, 95, 140, 184, 141.29

Sections de conducteurs compatibles - principal (mm²) 88,9, 100, 168,2, 160, 114,3, 141,3, 80, 141, 70, 36,6, 120, 101,6, 150, 38,5, 125, 250, 200, 140, 73,03

Dimension de la vis (cote sur plats) (mm) 19, 17

Diamètre du trou de bornage 16.5, 14.3, 14, 17, 16, 14.5, 18

Fonctionnalités de configuration

Inspection visuelle Non

Nombre de vis 6, 4, 8, 13, 5, 2, 3, 9, 10, 1, 12

Disponibilité du produit

Disponibilité Amérique latine, Europe, Moyen-Orient et Afrique, Amériques, Asie (sauf Chine), Mondial

Caractéristiques électriques

Classe de tension (kV) ≤ 550, ≤ 500, 0 – 500

Caractéristiques du corps

Matériaux de conducteurs compatibles Cuivre, Aluminium, Alliage d’aluminium

Type de conducteur Câblé, Tube, Tube 100 mm, Borne, Tube 80 mm, Tube 120 mm, Jeu de barres

Matériau Aluminium, Alliage d’aluminium

Avec paroi interne Non, Oui

Autre

Type de gabarit du conducteur AAC/AAAC, AWG, ACSR

Conformité RoHS de l'UE Conforme

Conformité aux VLE de l'UE Conforme

Numéro de référence

Référence interne TE CAT-SIMABUS

Fiches techniques et pages de catalogue
