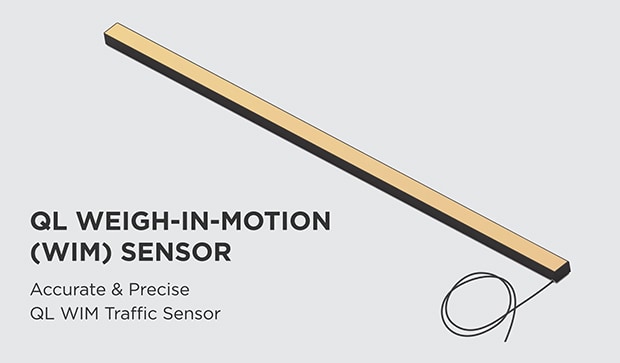

Capteur de trafic QL à quartz pour système de pesée en marche

• Quelle sera la durée de vie du capteur QL Weigh-In-Motion (QL WIM) dans la chaussée ?

Le capteur QL Quartz WIM est conçu pour une longue durée de vie dans la chaussée.  Lors de la conception du capteur, une analyse par éléments finis par ordinateur a été effectuée sur la section transversale en aluminium pour s’assurer que, même avec les charges répétitives les plus lourdes, aucune partie de la structure ne dépassait les limites plastiques du matériau.  De plus, les composants utilisés dans la conception et la construction du capteur ont fait leurs preuves.  Le capteur est entièrement blindé afin de ne pas être affecté par les interférences électriques ou la foudre.  Comme pour tout capteur routier, la durée de vie du capteur sera influencée par la qualité de la chaussée.  La section de chaussée où le capteur QL Quartz Weigh-In-Motion est installé doit être conforme à la norme ASTM 1318-09 ou aux guides de conception COST 323.

• Quelle interface électronique est nécessaire ?

Le capteur QL Quartz Weigh-In-Motion est conçu pour être utilisé avec les systèmes WIM disponibles dans le commerce et disposant d'une carte d'interface Piezo. Le QL génère une charge qui est ensuite généralement numérisée pour analyser le poids de l’essieu et du véhicule.  Le QL donne un signal de passage négatif, comme les autres capteurs du marché.

• Le capteur QL Quartz Quartz Weigh-In-Motion peut-il être installé dans l’asphalte ou le béton ?

Le capteur QL WIM peut être installé dans l'asphalte ou le béton (ciment Portland).  La durée de vie d’une chaussée en ciment Portland est généralement plus longue que celle d’une chaussée asphaltée.  Par conséquent, il est normalement recommandé d'installer le capteur QL WIM dans une chaussée en ciment Portland. Cependant, de nombreuses installations se feront sur des routes asphaltées.  Il est essentiel que la route soit en bon état, sans fissures ni raccords au niveau des capteurs.  La chaussée doit être suffisamment épaisse pour supporter les charges prévues.  Et elle doit être lisse et plate avant et après le capteur conformément aux directives ASTM/COST 323.

• Existe-t-il un coulis d'installation pour le capteur QL Quartz Weigh-In-Motion ?

Un coulis d’installation est disponible auprès de TE Connectivity.  Il s'agit d'une époxy spécialement formulée vendue sous forme de kit.  Un kit suffira pour installer 1 capteur. Le kit se compose de 3 éléments : la résine, le durcisseur et un matériau de remplissage en silice.  Des instructions sont fournies dans le kit ainsi que des instructions d’installation avec chacun des capteurs.  L'époxy doit être mélangée selon les instructions à l'aide d'une pale de mélange et d'une perceuse électrique.  L'époxy doit être versée partiellement dans la fente découpée et préparée, puis étalée sur les côtés.  Le capteur est ensuite positionné dans la fente et la résine époxyde restante est ajoutée.

• Le QL Quartz Weigh-In-Motion peut-il atteindre la précision ASTM ou COST 323 ?

La précision que l'on peut obtenir avec le capteur WIM QL Quartz dépend de divers facteurs, dont le nombre de capteurs utilisés et leur configuration, le système WIM utilisé et la qualité de la chaussée.  Les normes ASTM 1318-09 III et COST 323 A(5) peuvent être atteintes avec le capteur QL dans des applications routières réelles.
