Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

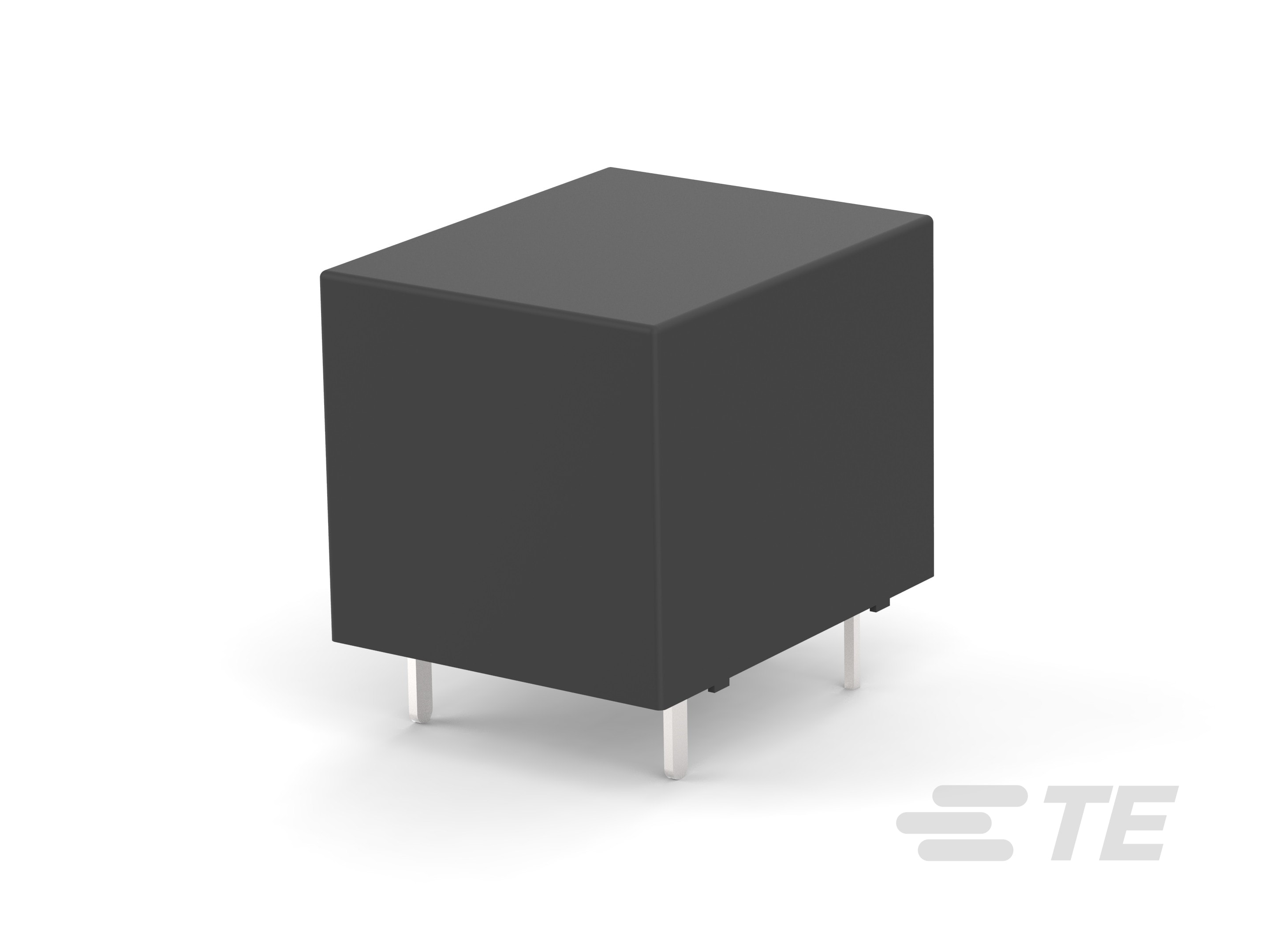

Caractéristiques du type de produit
-
Type de relais :
General Purpose Power Relay
Fonctionnalités de configuration
-
Particularités de la bobine :
Isolation des bobines UL classe F
-
Disposition des contacts :
1 Form C (CO)
-
Nombre de pôles du contact :
1
Caractéristiques électriques
-
Contact limitant le courant de rupture (A):
10
-
Puissance nominale de la bobine CC (mW):
360
-
Résistance de la bobine (Ω):
1600
-
Tension nominale de la bobine (VDC):
24
-
Courant nominal du contact (A):
15
-
Charge de commutation du contact (Min) :
100 mA à 5 V
-
Tension de commutation du contact (max) (VAC):
277
-
Tension de commutation du contact (max) (VDC):
28
-
Tension nominale du contact (VAC):
250
-
Tension nominale du contact (VDC):
28
-
Isolation diélectrique initiale entre bobine/contact (Vrms):
1500
-
Tension nominale de sortie (relais CA) (Vrms):
0 – 277
-
Contact limitant le courant continu (A):
10
-
Contact limitant le courant de fonctionnement (A):
10
-
Isolation diélectrique initiale entre bobine/contact (V):
1500
-
Résistance initiale de l'isolant (MΩ):
1000
-
Isolation diélectrique initiale entre contacts adjacents (Vrms):
750
-
Puissance de la bobine (W):
.36
-
Contact limitant le courant de courte durée (A):
10
-
Isolation diélectrique initiale entre les contacts ouverts (Vrms):
750
-
Courant de la bobine (A):
.015
Caractéristiques du corps
-
Poids :
9.5 g [ .335 oz ]
-
Couleur principale :
Noir
-
Type de boîtier :
Étanche
Fonctionnalités de contact
-
Matériau du contact :
AgZnO
Caractéristiques de terminaison
-
Type de connexion :
Extrémité du PCB
-
Type de borne :
Broches de soudure
Fixation mécanique
-
Type de montage :
Circuit imprimé
Dimensions
-
Hauteur :
15.8 mm [ .622 in ]
-
Longueur :
19 mm [ .748 in ]
-
Largeur :
15.5 mm [ .61 in ]
-
Isolant de ligne de fuite entre le contact et la bobine :
3.2 mm [ .126 in ]
-
Largeur d'isolation entre le contact et la bobine :
3.2 mm [ .126 in ]
Conditions d’utilisation
-
Plage de température de fonctionnement :
-30 – 70 °C [ -22 – 158 °F ]
-
Température ambiante (max) :
70 °C [ 158 °F ]
-
Catégorie de protection environnementale :
RTIII
Fonctionnement/Application
-
Système magnétique à bobine :
Monostable
-
Commutation de sortie :
Aléatoire
-
Type de commande :
CC
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte et plateau
Autre
-
Classe de largeur (mécanique) (mm):
12 – 16
-
Classe de température ambiante (°C):
70 – 85
-
Classe de hauteur (mécanique) (mm):
15 – 16
-
Isolation diélectrique initiale entre bobine/contact (V):
1500 – 6000
-
Classe de longueur (mécanique) (mm):
16 – 20
