1-215307-7

Actif

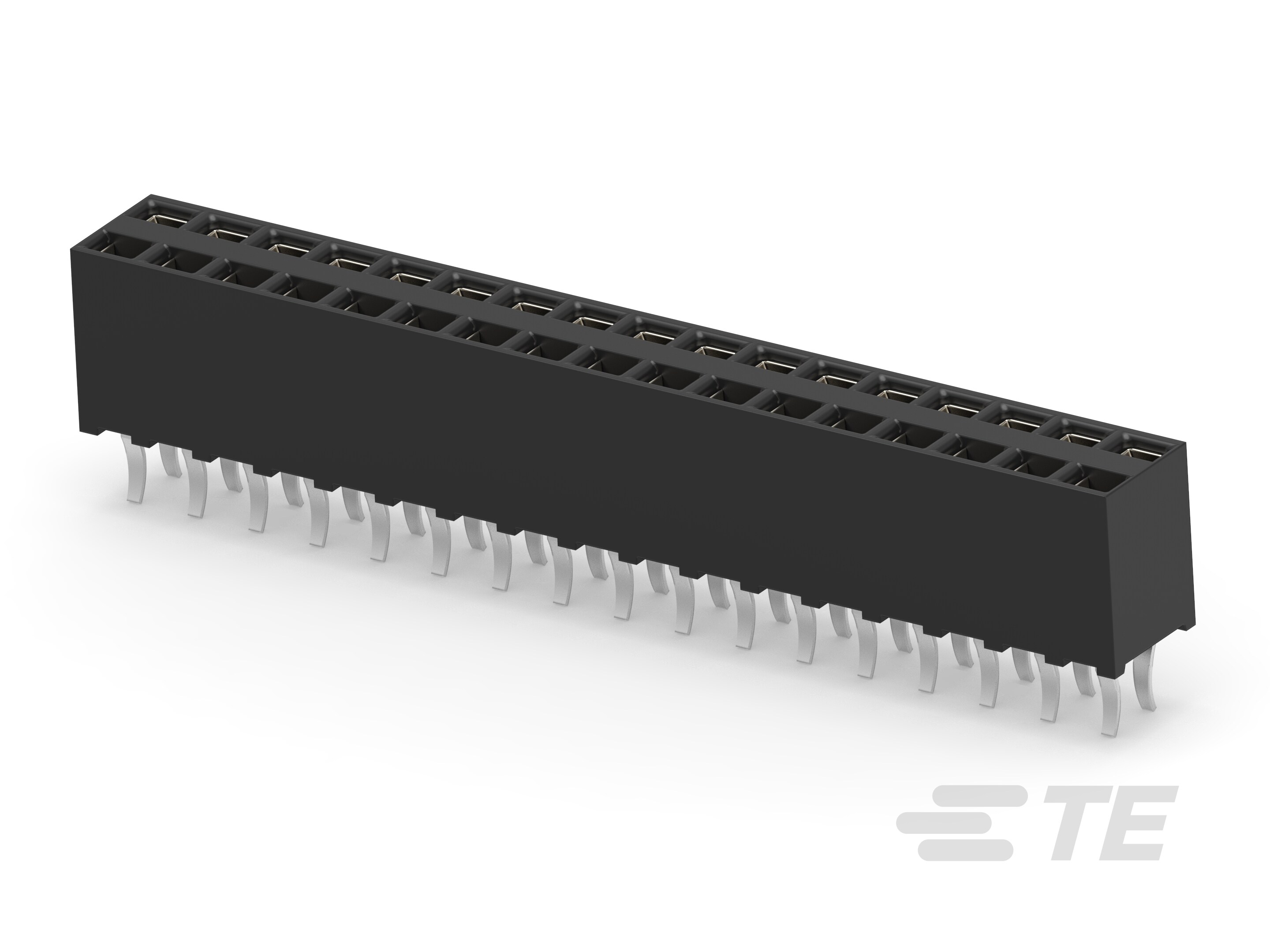

PCB Mount Receptacle, Vertical, Board-to-Board, 17 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, AMPMODU HV-100/HV-190

1-215307-7

Actif

PCB Mount Receptacle, Vertical, Board-to-Board, 17 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, AMPMODU HV-100/HV-190

- AMPMODU
- AMPMODU HV-100/HV-190

Numéro de référence interne TE : 1-215307-7
Description interne de TE : 2X17P HV100 REC CON. TE, 7.0MM

Type d'assemblage de connecteur : Connecteur de montage pour circuit imprimé
Orientation du montage pour circuit imprimé : Vertical
Système de connecteur : Carte-à-carte
Nombre de positions : 17
Nombre de rangées : 2

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Dessins techniques de produits

HV100 CONNECTOR VERTICAL, 7.0mm TOP ENTRY, DUAL ROW, GOLD ENG_CD_215307_H.pdf Anglais

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_1-215307-7_F.pdf 3D
Aperçu du produit ENG_CVM_CVM_1-215307-7_F.2d_dxf.zip Anglais
ENG_CVM_CVM_1-215307-7_F.3d_igs.zip Anglais
ENG_CVM_CVM_1-215307-7_F.3d_stp.zip Anglais

Spécifications du produit

Spécification du produit ENG_SS_108-25022_C.pdf Anglais
Rapport de test d’homologation ENG_SS_501-68_C.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

Fonctionnalités de configuration

Superposable : Oui
Orientation du montage pour circuit imprimé : Vertical
Nombre de positions : 17
Nombre de rangées : 2

Caractéristiques du boîtier

Matériau du boîtier : Polyester – GF
Position du point de connexion : Haut
Axe central (pas) : 2.54 mm [ .1 in ]

Fonctionnalités de contact

Matériau de placage de la zone de contact PCB : Étain
Matériau de base du contact : Bronze phosphoreux
Type de protection des contacts : Boîtier d’entrée fermé
Forme de contact : Carré
Épaisseur du placage de l'extrémité de la zone de contact PCB : 2.5 µm [ 98.425 µin ]
Dimension des bornes carrées d'accouplement : .63 mm [ .024 in ]
Épaisseur du placage de la surface de contact (µin): 30
Diamètre de la broche d'accouplement : .63 mm [ .024 in ]
Matériau du placage de la surface de contact : Or
Type de contact : Support
Courant nominal du contact (max) (A): 3

Caractéristiques de terminaison

Longueur des pattes et des broches : 3.1 mm [ .122 in ]
Épaisseur des broches rectangulaires : .2 mm [ .008 in ]
Largeur des broches rectangulaires : .69 mm [ .027 in ]
Méthode de raccordement au PCB : Trou traversant – Soudure

Fixation mécanique

Type de retenue pour montage PCB : Rétention des tiges de soudure
Support de montage pour PCB : Avec
Type de montage : Montage sur carte

Caractéristiques du corps

Profil de connecteur : Standard
Couleur principale : Noir

Dimensions

Hauteur du connecteur : 7 mm [ .276 in ]
Épaisseur du PCB (recommandée) : 1.6 mm [ .063 in ]
Espacement de ligne à ligne : 2.54 mm [ .1 in ]

Fonctionnement/Application

Dispositif pour le processus de soudure : Dispositif d’espacement de carte

Caractéristiques du type de produit

Type d'assemblage de connecteur : Connecteur de montage pour circuit imprimé
Système de connecteur : Carte-à-carte
Type d'embase : Entièrement renforcé
Étanche : Non
Se connecte à/au : Circuit imprimé

Conditions d’utilisation

Plage de température de fonctionnement (°C): -65 – 125
Plage de température de fonctionnement (°F): -67 – 221, -85 – 257

Normes de l’industrie

Indice d'inflammabilité UL : UL 94V-0

Caractéristiques de l’emballage

Type de conditionnement : Carton

Autre

Conformité RoHS de l'UE : Conforme
Conformité aux VLE de l'UE : Conforme

1-215307-7

PCB Mount Receptacle, Vertical, Board-to-Board, 17 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, AMPMODU HV-100/HV-190

1-215307-7

PCB Mount Receptacle, Vertical, Board-to-Board, 17 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, AMPMODU HV-100/HV-190

Type d'assemblage de connecteur : Connecteur de montage pour circuit imprimé

Orientation du montage pour circuit imprimé : Vertical

Système de connecteur : Carte-à-carte

Nombre de positions : 17

Nombre de rangées : 2

Documents

Dessins techniques de produits

Fichiers CAO

Spécifications du produit

Notification de changement de produit

Caractéristiques

Fonctionnalités de configuration

Superposable : Oui

Orientation du montage pour circuit imprimé : Vertical

Nombre de positions : 17

Nombre de rangées : 2

Caractéristiques du boîtier

Matériau du boîtier : Polyester – GF

Position du point de connexion : Haut

Axe central (pas) : 2.54 mm [ .1 in ]

Fonctionnalités de contact

Matériau de placage de la zone de contact PCB : Étain

Matériau de base du contact : Bronze phosphoreux

Type de protection des contacts : Boîtier d’entrée fermé

Forme de contact : Carré

Épaisseur du placage de l'extrémité de la zone de contact PCB : 2.5 µm [ 98.425 µin ]

Dimension des bornes carrées d'accouplement : .63 mm [ .024 in ]

Épaisseur du placage de la surface de contact (µin): 30

Diamètre de la broche d'accouplement : .63 mm [ .024 in ]

Matériau du placage de la surface de contact : Or

Type de contact : Support

Courant nominal du contact (max) (A): 3

Caractéristiques de terminaison

Longueur des pattes et des broches : 3.1 mm [ .122 in ]

Épaisseur des broches rectangulaires : .2 mm [ .008 in ]

Largeur des broches rectangulaires : .69 mm [ .027 in ]

Méthode de raccordement au PCB : Trou traversant – Soudure

Fixation mécanique

Type de retenue pour montage PCB : Rétention des tiges de soudure

Support de montage pour PCB : Avec

Type de montage : Montage sur carte

Caractéristiques du corps

Profil de connecteur : Standard

Couleur principale : Noir

Dimensions

Hauteur du connecteur : 7 mm [ .276 in ]

Épaisseur du PCB (recommandée) : 1.6 mm [ .063 in ]

Espacement de ligne à ligne : 2.54 mm [ .1 in ]

Fonctionnement/Application

Dispositif pour le processus de soudure : Dispositif d’espacement de carte

Caractéristiques du type de produit

Type d'assemblage de connecteur : Connecteur de montage pour circuit imprimé

Système de connecteur : Carte-à-carte

Type d'embase : Entièrement renforcé

Étanche : Non

Se connecte à/au : Circuit imprimé

Conditions d’utilisation

Plage de température de fonctionnement (°C): -65 – 125

Plage de température de fonctionnement (°F): -67 – 221, -85 – 257

Normes de l’industrie

Indice d'inflammabilité UL : UL 94V-0

Caractéristiques de l’emballage

Type de conditionnement : Carton

Autre

Conformité RoHS de l'UE : Conforme

Conformité aux VLE de l'UE : Conforme
