Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

• Emplacement de l'entrée du fil : Avant ou arrière

• Nombre de paires : 2

• Orientation du montage pour circuit imprimé : Angle droit

• Type de câble et fil compatible : Fil isolé

• Nombre de rangées : 1

• Longueur des pattes et des broches : 2.74 mm [ .108 in ]

• Épaisseur des broches rectangulaires : .5 mm [ .02 in ]

• Largeur des broches rectangulaires : 1.3 mm [ .051 in ]

• Méthode de raccordement au PCB : Trou traversant – Soudure

• Couleur du capuchon de fil : Noir

• Couleur principale : Naturel

• Matériau de placage de la zone de contact PCB : Étain

• Matériau de base du contact : Alliage de cuivre

• Disposition des contacts : Décalé

• Courant nominal du contact (max) (A): 4.5

• Dimension du fil (AWG): 26 – 22

• Dimension du fil (mm²): .12 – .4

• Indice d'inflammabilité UL : UL 94V-0

• Tension de fonctionnement (VAC): 250

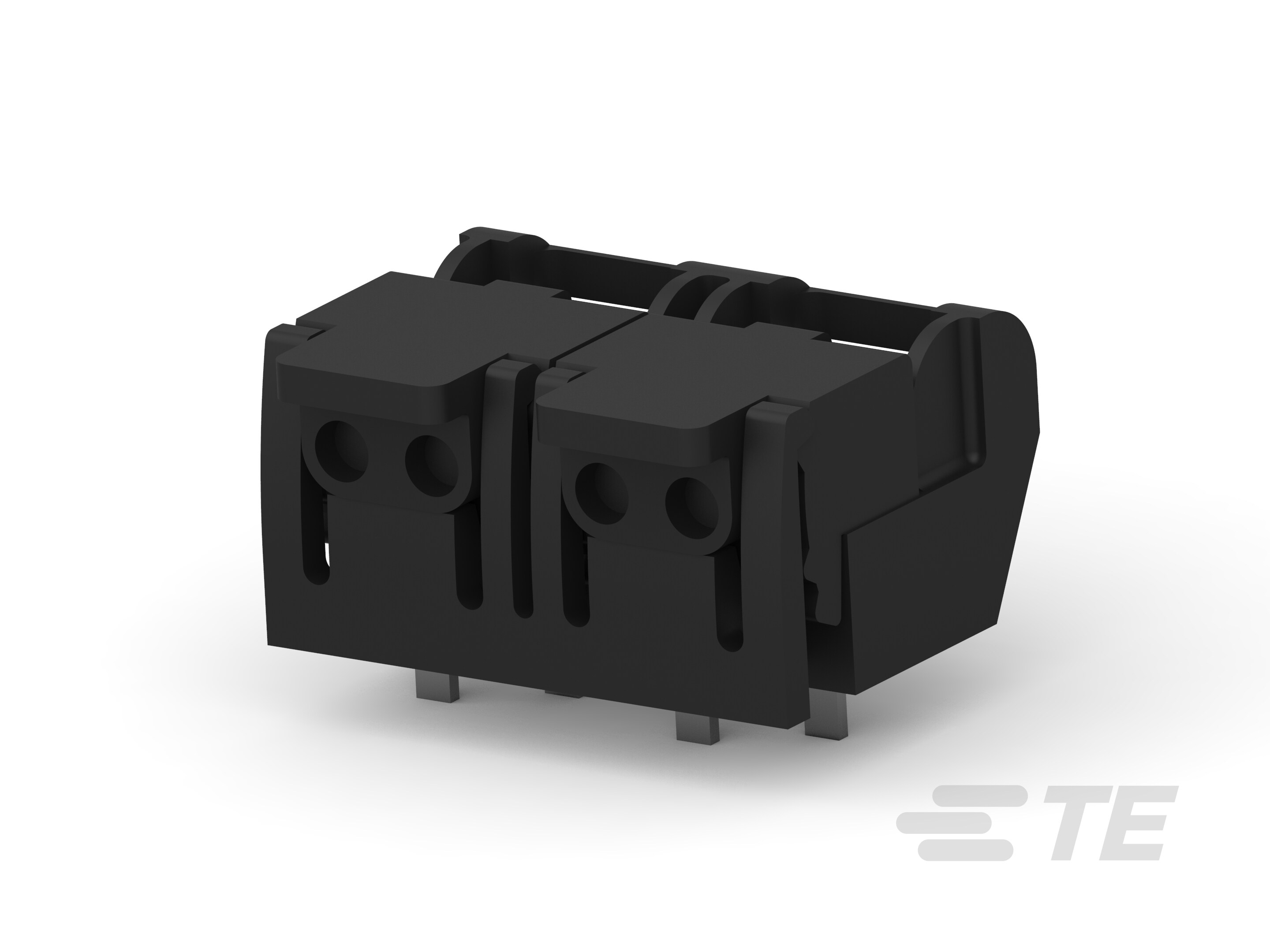

• Type d'assemblage de connecteur : Connecteur pivot monté pour circuit imprimé

• Système de connecteur : Fil à carte

• Se connecte à/au : Circuit imprimé, Fil et câble

• Alignement du montage PCB : Sans

• Support de montage pour PCB : Sans

• Axe central (pas) : 9.9 mm [ .39 in ]

• Matériau du boîtier : Polyester – GF

• Plage de température de fonctionnement : -40 – 80 °C [ -40 – 176 °F ]

• Application du circuit : Signal

• Type de conditionnement : Sac
