Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

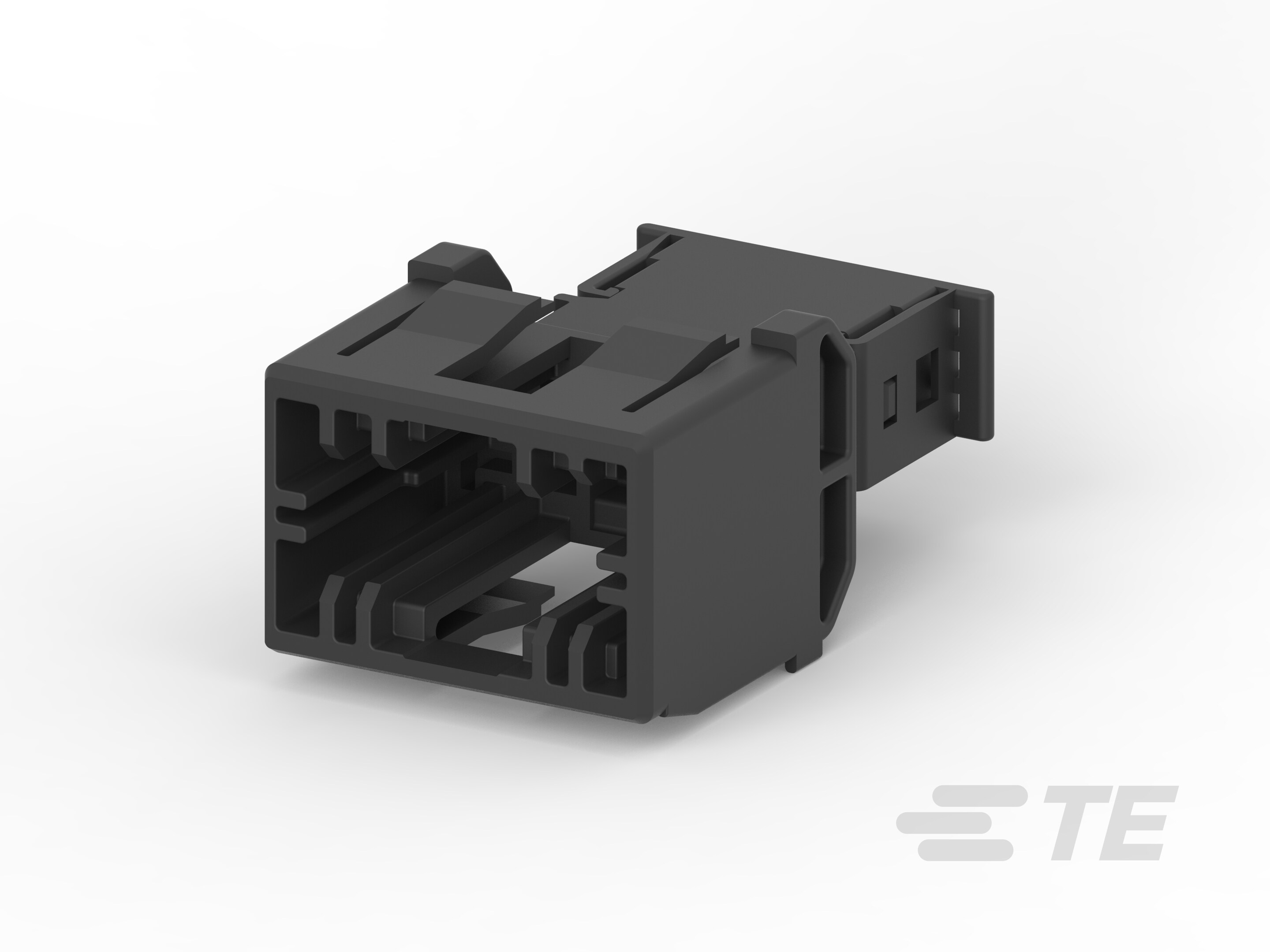

Caractéristiques du type de produit
-
Forme de boîtier et de connecteur :
Rectangulaire
-
Système de connexion :
Fil à fil
-
Type de boîtier et de connecteur :
Boîtier pour bornes mâles
-
Scellable :
Non
-
Le connecteur et le contact se terminent à :
Fil et câble
-
Fonction de verrouillage principal :
Intégré dans le boîtier
-
Connecteur mixte et hybride :
Non
Fonctionnalités de configuration
-
Nombre de positions :
2
-
Nombre de lignes :
1
Caractéristiques électriques
-
Tension de fonctionnement (VDC):
28
Caractéristiques du corps
-
Angle de sortie du câble :
180°
-
Couleur du produit primaire :
Noir
-
Code du connecteur :
A
Fonctionnalités de contact
-
Type de contact :
Patte
-
Taille du contact :
9.5 mm
-
Largeur de la patte d’accouplement :
9.5 mm [ .374 in ]
Fixation mécanique
-
Alignement de l’accouplement :
Avec
-
Type d’alignement de l’accouplement :
Clavette
-
Passe-fil :
Sans
-
Type de montage du connecteur :
Montage panneau
-
Sécurité pour la position des bornes (TPA) :
Non
Caractéristiques du boîtier
-
Matériau du boîtier :
PA66 GF15
-
Ligne médiane (niveau) :
12.5 mm [ .492 in ]
Dimensions
-
Taille du fil (mm²):
16
-
Taille du fil (AWG):
5
-
Longueur du produit :
40 mm [ 1.57 in ]
-
Largeur du produit :
30.6 mm [ 1.2 in ]
-
Hauteur du connecteur :
66 mm [ 2.59 in ]
Conditions d’utilisation
-
Température de fonctionnement (max) :
130 °C [ 266 °F ]
-
Plage de température de fonctionnement :
-40 – 130 °C [ -40 – 266 °F ]
Fonctionnement/Application
-
Application du circuit :
Puissance
Normes de l’industrie
-
Indice d’inflammabilité UL :
UL 94HB
Caractéristiques de l’emballage
-
Méthode d’emballage :
Boîte
-
Quantité d’emballage :
350
Autre
-
Compatible avec l’assurance de position de connecteur :
Non
-
Utilisable :
Oui
