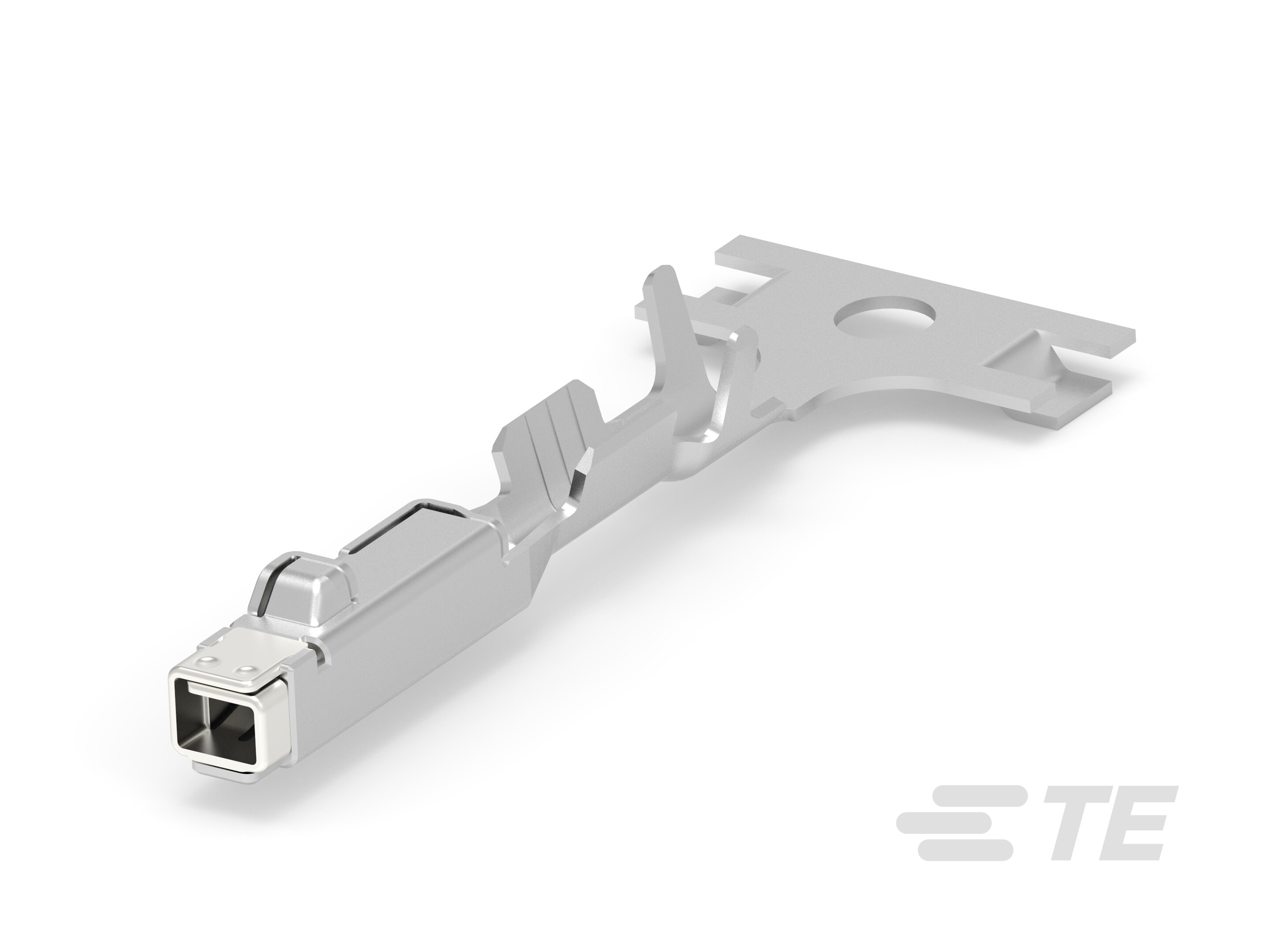

1534595-3
Receptacle Terminal, Mating Tab Width 1.2 mm [.047 in], Tab Thickness .63 mm [.025 in], 22 – 20 AWG Wire Size, .25 – .35 mm² Wire Size, MCON 1.2mm
1534595-3
Receptacle Terminal, Mating Tab Width 1.2 mm [.047 in], Tab Thickness .63 mm [.025 in], 22 – 20 AWG Wire Size, .25 – .35 mm² Wire Size, MCON 1.2mm
-
- MCON
- MCON 1.2 mm
- Numéro de référence interne TE : 1534595-3
- Description interne de TE : MCON 1.2 CB REC SRC AG LP
-
Type de cosse : Connecteur
-
Largeur de la languette d'accouplement : 1.2 mm [ .047 in ]
-
Épaisseur de la languette d'accouplement : .63 mm [ .025 in ]
-
Intensité transmise par la borne : 0 – 24 A (faible puissance)
-
Dimension du fil (AWG): 22 – 20
Documents
Dessins techniques de produits
- MCON 1.2 CB (CLEAN BODY) GER_CD_1534326_G5.pdf Allemand
Fichiers CAO
-
Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
- PDF 3D 3D_CVM_CVM_1534595-3_E.pdf 3D
- Aperçu du produit ENG_CVM_CVM_1534595-3_E.2d_dxf.zip Anglais
- ENG_CVM_CVM_1534595-3_E.3d_igs.zip Anglais
- ENG_CVM_CVM_1534595-3_E.3d_stp.zip Anglais
Spécifications du produit
- Spécification de l'application ENG_SS_114-18464_Y.pdf Anglais
