Ce produit n’est pas disponible actuellement. Pour plus d'informations, et pour connaître l’inventaire des distributeurs, veuillez nous contacter.

1SNK926302R0000

Actif

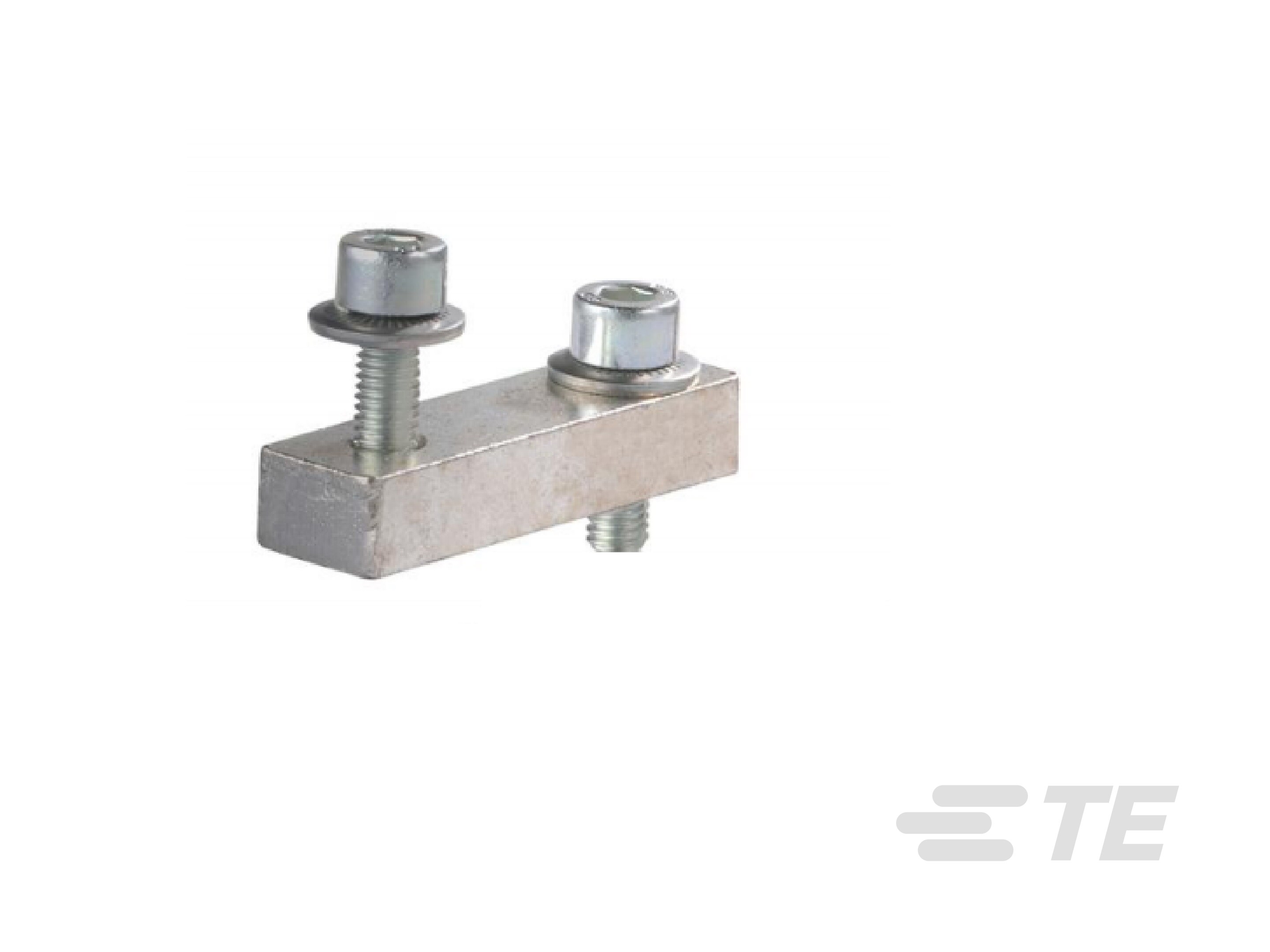

Jumper Bar, 2 Pole, 26 mm [1.024 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK

1SNK926302R0000

Actif

Jumper Bar, 2 Pole, 26 mm [1.024 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK

- ENTRELEC
- ENTRELEC SNK

Numéro de référence interne TE : 1SNK926302R0000
Description interne de TE : JB26-2

Type d'accessoire conducteur : Fleuret
Nombre de pôles : 2
Type de retenue pour montage PCB : Montage à vis
Pas du produit : 26 mm [ 1.024 in ]
Courant nominal du contact (max) (A): 232

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_1SNK926302R0000_A.pdf 3D
Aperçu du produit ENG_CVM_CVM_1SNK926302R0000_A.2d_dxf.zip Anglais
ENG_CVM_CVM_1SNK926302R0000_A.3d_igs.zip Anglais
ENG_CVM_CVM_1SNK926302R0000_A.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

Catalogue - ENTRELEC terminal-blocks-sna-series ENG_CS_ENTRELEC-terminal-blocks-sna-series-CAT_2203.pdf Anglais
JB26-2 ENG_DS_1SNK926302R0000_A.pdf Anglais
ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf Anglais
SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf Anglais
ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf Français
Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf Anglais
Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf Japonais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Caractéristiques du type de produit

Type d'accessoire conducteur : Fleuret

Fonctionnalités de configuration

Nombre de pôles : 2

Caractéristiques électriques

Courant de courte durée admissible à 1s (A): 11400
Tension nominale (CSA) (V): 600
Tension nominale (CEI) (V): 1000
Courant nominal (CSA) (A): 230
Courant nominal (UL) (A): 230
Courant nominal (IEC) (A): 232
Tension de tenue aux chocs (CEI) (V): 8000
Tension nominale de fonctionnement (UL et CSA) (max) - Circuit principal (V): 600
Tension de tenue diélectrique (max) (V): 3500
Puissance dissipée (W): 7.4

Caractéristiques du corps

Poids : 41.2 g [ 1.453 oz ]

Fonctionnalités de contact

Courant nominal du contact (max) (A): 232

Fixation mécanique

Couple de serrage (in-lbs): 17.7
Couple de serrage (Nm): 2
Type de retenue pour montage PCB : Montage à vis

Dimensions

Taille de l'outil : 4 mm [ .157 in ]
Hauteur : 42 mm [ 1.653 in ]
Profondeur : 20.7 mm [ .815 in ]
Largeur : 26 mm [ 1.024 in ]
Pas du produit : 26 mm [ 1.024 in ]

1SNK926302R0000

Jumper Bar, 2 Pole, 26 mm [1.024 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK

1SNK926302R0000

Jumper Bar, 2 Pole, 26 mm [1.024 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK

Type d'accessoire conducteur : Fleuret

Nombre de pôles : 2

Type de retenue pour montage PCB : Montage à vis

Pas du produit : 26 mm [ 1.024 in ]

Courant nominal du contact (max) (A): 232

Documents

Fichiers CAO

Fiches techniques et pages de catalogue

Notification de changement de produit

Caractéristiques

Caractéristiques du type de produit

Type d'accessoire conducteur : Fleuret

Fonctionnalités de configuration

Nombre de pôles : 2

Caractéristiques électriques

Courant de courte durée admissible à 1s (A): 11400

Tension nominale (CSA) (V): 600

Tension nominale (CEI) (V): 1000

Courant nominal (CSA) (A): 230

Courant nominal (UL) (A): 230

Courant nominal (IEC) (A): 232

Tension de tenue aux chocs (CEI) (V): 8000

Tension nominale de fonctionnement (UL et CSA) (max) - Circuit principal (V): 600

Tension de tenue diélectrique (max) (V): 3500

Puissance dissipée (W): 7.4

Caractéristiques du corps

Poids : 41.2 g [ 1.453 oz ]

Fonctionnalités de contact

Courant nominal du contact (max) (A): 232

Fixation mécanique

Couple de serrage (in-lbs): 17.7

Couple de serrage (Nm): 2

Type de retenue pour montage PCB : Montage à vis

Dimensions

Taille de l'outil : 4 mm [ .157 in ]

Hauteur : 42 mm [ 1.653 in ]

Profondeur : 20.7 mm [ .815 in ]

Largeur : 26 mm [ 1.024 in ]

Pas du produit : 26 mm [ 1.024 in ]

Conditions d’utilisation

Plage de température d'installation : -5 – 40 °C [ 23 – 104 °F ]

Plage de température de fonctionnement : -55 – 110 °C [ -67 – 230 °F ]

Normes de l’industrie

Indice IP : IP20

Conformité produit
