Ce produit n’est pas disponible actuellement. Pour plus d'informations, et pour connaître l’inventaire des distributeurs, veuillez nous contacter.

2071567-2

Actif

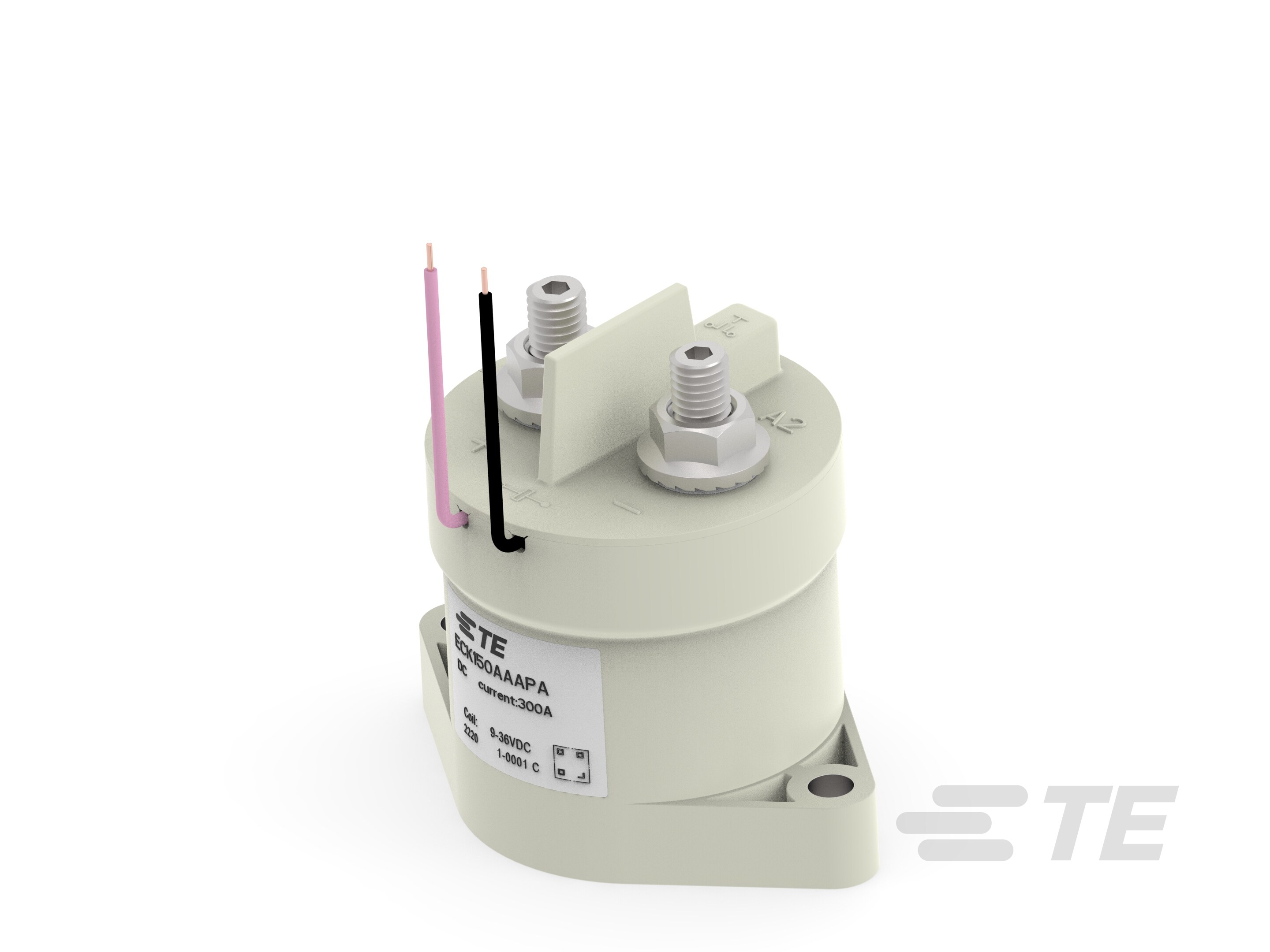

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 36 VDC Coil Voltage, Hermetically Sealed, ECK150 Series

2071567-2

Actif

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 36 VDC Coil Voltage, Hermetically Sealed, ECK150 Series

- Série ECK150

Numéro de référence interne TE : 2071567-2
Description interne de TE : ECK150AAAPA
Tous High Voltage DC Contactors, hermetically sealed, ceramic technology (20)

Type de conditionnement : Boîte et carton
Tension nominale de la bobine (VDC): 36
Type de courant : CC
Type de connexion et de raccordement de la bobine : Connecteur
Matériau du contact : Cuivre

Voir toutes les caractéristiques

Plus Moins

Echantillons gratuits
Pièces et outillage compatibles

Documents

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_2071567-2_A1.pdf 3D
Aperçu du produit ENG_CVM_CVM_2071567-2_A1.3d_igs.zip Anglais
ENG_CVM_CVM_2071567-2_A1.3d_stp.zip Anglais
ENG_CVM_CVM_2071567-2_A1.2d_dxf.zip Anglais

Fiches techniques et pages de catalogue

QRG - High Voltage DC Contactors ENG_DS_QRG-high-voltage-dc-contactors_2411.pdf Anglais
HIGH VOLTAGE CONTACTORS ECK150 SERIES ENG_DS_ECK150_Datasheet_9.pdf Anglais

Approbations des agences

UL ENG_AAD_UL_CERT_COC_E82292_20221031_C1_6.pdf Anglais

Certificat TUV ENG_AAD_TUV_CERT_R50571784_C1_1.pdf Anglais
ENG_AAD_TUV_CERT_EMC_AE50569997_C1_2.pdf Anglais

Certificat CCC ENG_AAD_CCC_CERT_2024010304684586_C1_1.pdf Anglais

Déclaration de conformité CE ENG_AAD_CE_CERT_724_00004_C1_2.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Caractéristiques du type de produit

Type de relais ou de contacteur : Contacteur à usage général

Fonctionnalités de configuration

Nombre de pôles du contact : 1
Disposition des contacts : 1 type X SPST-NO-DM
Disposition des contacts du commutateur auxiliaire : Aucun

Caractéristiques électriques

Tension nominale de la bobine (VDC): 36
Courant nominal du contact (A): 200
Tension de commutation du contact (max) (VDC): 1000
Résistance de la bobine (Ω): 4.77 – 5.83

Caractéristiques du corps

Type de boîtier : Hermétiquement étanche

Fonctionnalités de contact

Matériau du contact : Cuivre

Caractéristiques de terminaison

Type de connexion et de raccordement de la bobine : Connecteur
Type de connexion et de raccordement au réseau : M8 x 1,25

Fixation mécanique

Type d'installation du produit : Vis, Plaque de montage
Couple (principal) (in-lbs): 88,5 – 106,2

Dimensions

Dimension du fil (AWG): 20

Fonctionnement/Application

Type de courant : CC

Caractéristiques de l’emballage

Type de conditionnement : Boîte et carton

2071567-2

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 36 VDC Coil Voltage, Hermetically Sealed, ECK150 Series

2071567-2

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 36 VDC Coil Voltage, Hermetically Sealed, ECK150 Series

Type de conditionnement : Boîte et carton

Tension nominale de la bobine (VDC): 36

Type de courant : CC

Type de connexion et de raccordement de la bobine : Connecteur

Matériau du contact : Cuivre

Documents

Fichiers CAO

Fiches techniques et pages de catalogue

Approbations des agences

Notification de changement de produit

Caractéristiques

Caractéristiques du type de produit

Type de relais ou de contacteur : Contacteur à usage général

Fonctionnalités de configuration

Nombre de pôles du contact : 1

Disposition des contacts : 1 type X SPST-NO-DM

Disposition des contacts du commutateur auxiliaire : Aucun

Caractéristiques électriques

Tension nominale de la bobine (VDC): 36

Courant nominal du contact (A): 200

Tension de commutation du contact (max) (VDC): 1000

Résistance de la bobine (Ω): 4.77 – 5.83

Caractéristiques du corps

Type de boîtier : Hermétiquement étanche

Fonctionnalités de contact

Matériau du contact : Cuivre

Caractéristiques de terminaison

Type de connexion et de raccordement de la bobine : Connecteur

Type de connexion et de raccordement au réseau : M8 x 1,25

Fixation mécanique

Type d'installation du produit : Vis, Plaque de montage

Couple (principal) (in-lbs): 88,5 – 106,2

Dimensions

Dimension du fil (AWG): 20

Fonctionnement/Application

Type de courant : CC

Caractéristiques de l’emballage

Type de conditionnement : Boîte et carton
