Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

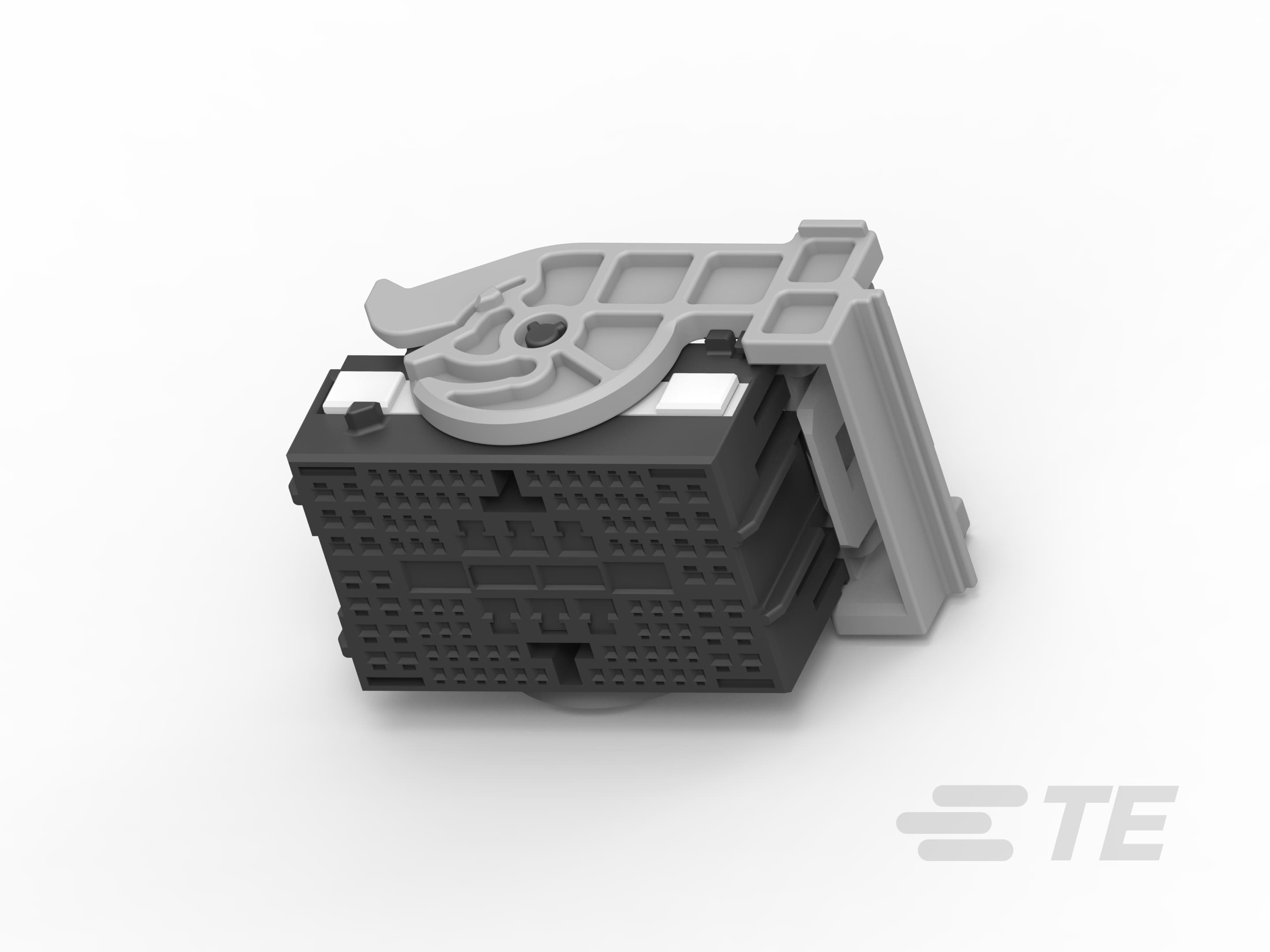

• Forme du connecteur : Rectangulaire

• Connecteur mixte et hybride : Oui

• Type de boîtier et de connecteur : Boîtier pour bornes femelles

• Système de connecteur : Fil à fil

• Étanche : Non

• Système de verrouillage principal : Intégré dans le boîtier

• Se connecte à/au : Fil et câble

• Type de contact : Connecteur

• Taille du contact : 2.8 mm, .63mm, 1.5 mm

• Largeur de la languette d'accouplement : .64 mm [ .025 in ]

• Matériau du boîtier : PBT

• Axe central (pas) (mm): 2.5, 3.7

• Axe central (pas) (in): .09, .14

• Angle de sortie du câble : 180°

• Couleur principale : Noir

• Réparable : Oui

• Fonction d'assurance de position : Non

• Conformité RoHS de l'UE : Conforme

• Conformité aux VLE de l'UE : Conforme

• Alignement de l'accouplement : Avec

• Type d'alignement de l'accouplement : Polarisé

• Assurance de position des bornes : Non

• Serre-câble : Sans

• Type de montage : Montage sur câble (suspension libre)

• Type de conditionnement : Boîte

• Quantité par emballage : 54

• Hauteur du connecteur : 45,4 mm [ 1.78 in ]

• Longueur : 67.65 mm [ 2.66 in ]

• Largeur : 36.5 mm [ 1.43 in ]

• Espacement de ligne à ligne (mm): 3.3, 3.9

• Espacement de ligne à ligne (in): .12, .15

• Tension de fonctionnement (VDC): 12

• Nombre de positions : 102

• Nombre de rangées : 9

• Température de fonctionnement (max) (°C): 80, 105, 90, 100, 85, 75, 70, 110, 120

• Température de fonctionnement (max) (°F): 248, 221, 158, 167, 230, 176, 194, 185, 212

• Plage de température de fonctionnement : -40 – 120 °C [ -40 – 248 °F ]
