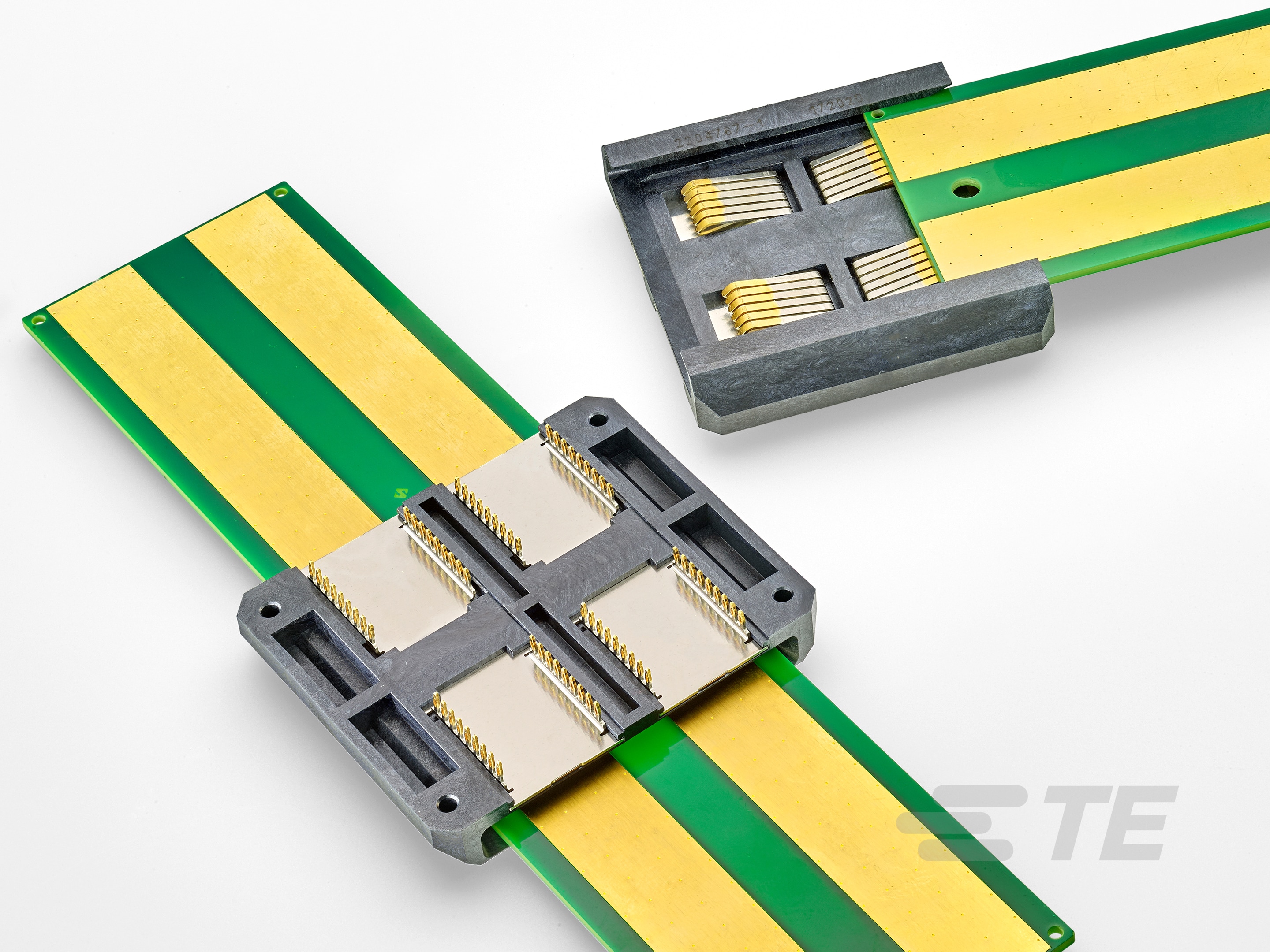

Caractéristiques du type de produit
-
Type de connecteur :
Assemblage de connecteurs
-
Type de boîtier et de connecteur :
Connecteur
-
Système de connecteur :
Carte-à-carte
-
Étanchéifiable :
Non
-
Se connecte à/au :
Circuit imprimé
Fonctionnalités de configuration
-
Nombre de positions :
2
-
Orientation du montage pour circuit imprimé :
Angle droit
-
Nombre de positions d'alimentation :
2
-
Nombre de positions de signaux :
0
-
Nombre de rangées :
1
-
Configuration carte-à-carte :
Parallèle
Caractéristiques électriques
-
Tension de fonctionnement (VAC):
300
-
Tension de fonctionnement (VDC):
300
-
Résistance de l'isolation (MΩ):
1000
Fonctionnalités de contact
-
Matériau de base du contact :
Alliage de cuivre
-
Matériau du contact :
Nickel
-
Finition du matériau de placage de la zone d'accouplement de contact :
Brillant
-
Matériau du placage de la surface de contact :
Or
-
Épaisseur du matériau du contact :
1.25 – 5 µm [ 50 – 200 µin ]
-
Disposition des contacts :
Matrice
-
Épaisseur du placage de l'extrémité de la zone de contact PCB :
.05 µm [ 2 µin ]
-
Fabrication de contacts :
Estampillé et formé
-
Courant nominal du contact (max) (A):
50
-
Maintien des contacts :
Avec
-
Type de contact :
Connecteur
-
Matériau de placage de la zone de contact PCB :
Or
-
Épaisseur du placage de la surface de contact :
1.25 µm [ 50 µin ]
-
Matériau de base du contact :
Alliage de cuivre
-
Types de contacts multiples :
Sans
Caractéristiques de terminaison
-
Longueur des pattes et des broches :
3.4 mm [ .134 in ]
-
Méthode de raccordement au circuit imprimé :
Trou traversant – Press-Fit
Fixation mécanique
-
Type de retenue pour montage PCB :
Action/tige conforme
-
Support de montage pour PCB :
Avec
-
Alignement du montage PCB :
Sans
-
Alignement de l'accouplement :
Sans
-
Maintien de la connexion :
Sans
Caractéristiques du boîtier
-
Couleur du boîtier :
Noir
-
Matériau du boîtier :
LCP (polymère à cristaux liquides)
Dimensions
-
Longueur :
57 mm [ 2.244 in ]
-
Largeur :
65.5 mm [ 2.579 in ]
-
Épaisseur du PCB (recommandée) :
2.2 mm [ .087 in ]
-
Hauteur du connecteur :
8.85 mm [ .348 in ]
Conditions d’utilisation
-
Plage de température de fonctionnement :
-40 – 125 °C [ -40 – 257 °F ]
Fonctionnement/Application
-
Blindé :
Non
-
Application du circuit :
Puissance
Marquage d’identification
-
Fonction d'identification du circuit :
Sans
Normes de l’industrie
-
Normes compatibles :
UL E28476
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences :
UL
-
Indice d'inflammabilité UL :
UL 94V-0
-
Indice UL :
Certifié
Caractéristiques de l’emballage
-
Type de conditionnement :
Plateau
