Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

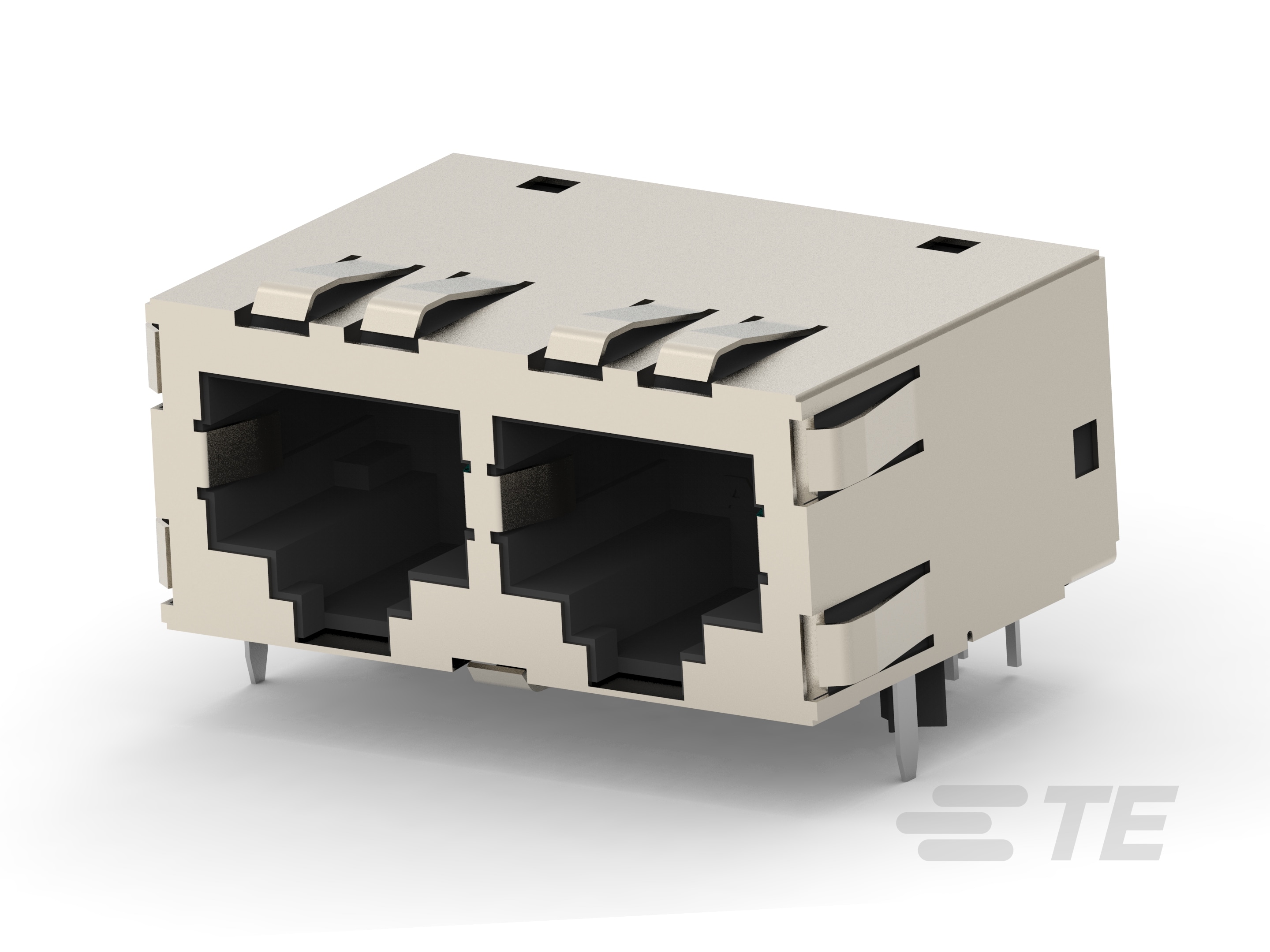

• Type de produit : Assemblage de connecteurs

• Type d'interface modulaire : RJ45

• Produits de prises et fiches modulaires : Jacks et fiches de type RJ

• Type de connecteur modulaire : Jack

• Options de mise à la terre : PCB et mise à la terre des panneaux

• Se connecte à/au : Circuit imprimé

• Configuration des ports multiples : Jumelé

• Nombre de languettes de la plaque de mise à la terre : 9

• Nombre de languettes PCB pour mise à la terre : 2

• Configuration du port : Ports multiples

• Configuration des ports : 1 x 2

• Densité des contacts du connecteur : Standard

• Nombre de positions : 8

• Nombre de positions chargées : 8

• Orientation du montage pour circuit imprimé : Angle droit

• Type de voyant : Non illuminé

• Blindé : Oui

• Application du circuit : Signal

• Indice d'inflammabilité UL : UL 94V-0

• Catégorie de performance : Cat 5

• Position de la languette de mise à la terre PCB : 4.57 mm [ .18 in ]

• Matériau du blindage : Alliage cuivre-zinc

• Matériau de placage du blindage : Étain sur cuivre

• Orientation du verrou de la prise modulaire : Standard – Verrou vers le bas

• Profil de connecteur : Standard

• Matériau de placage de la zone de contact PCB : Étain

• Matériau du contact : Nickel

• Courant nominal du contact (max) (A): 1.5, .2

• Matériau du placage de la surface de contact : Or

• Matériau de base du contact : Bronze phosphoreux

• Épaisseur du placage de la surface de contact : 1.27 µm [ 50 µin ]

• Dispositif de montage sur panneau : Sans

• Type de montage : Montage panneau, Montage sur carte

• Quantité par emballage : 225

• Type de conditionnement : Boîte, Boîte et plateau

• Méthode de raccordement au PCB : Trou traversant – Soudure

• Longueur des pattes et des broches : 3.56 mm [ .14 in ]

• Position du point de connexion : Côté

• Axe central (pas) : 1.02 mm [ .04 in ]

• Couleur du boîtier : Noir

• Matériau du boîtier : Nylon

• Hauteur du connecteur : 13.64 mm [ .537 in ]

• Plage de température de fonctionnement : -40 – 85 °C [ -40 – 185 °F ]
