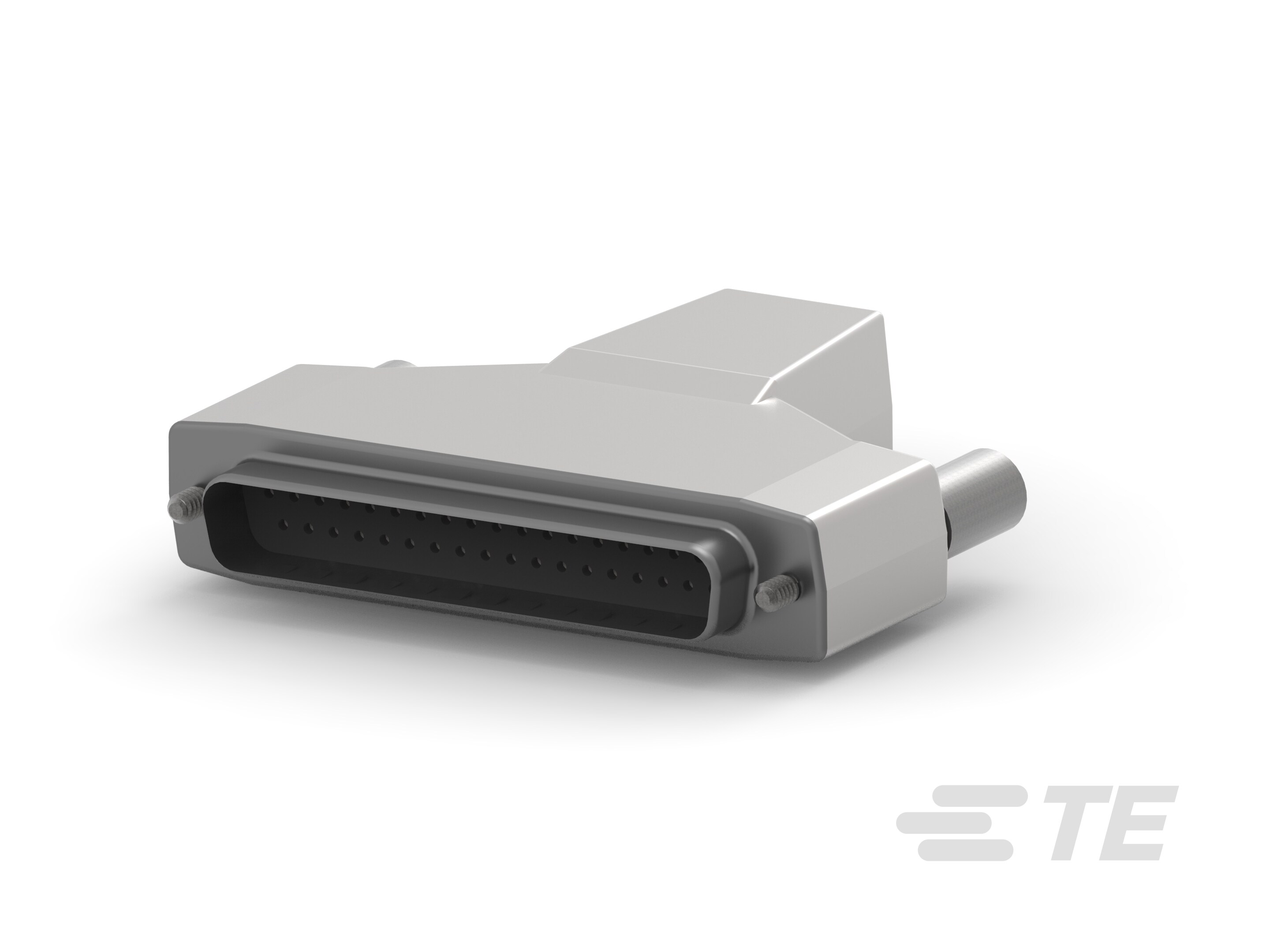

Plug, Cable-to-Cable, 37 Position, Size 20 Contact Size, 4 Connector Shell Size, Mating Retention, Shielded, Crimp D-Sub Connectors
5747958-1
Plug, Cable-to-Cable, 37 Position, Size 20 Contact Size, 4 Connector Shell Size, Mating Retention, Shielded, Crimp D-Sub Connectors
-
- AMPLIMITE
- Numéro de référence interne TE : 5747958-1
- Description interne de TE : KIT,PLUG,37P,HDP-20,SHLD ENCLS
- Tous Sertissage D-Sub : prise, signal, 37 positions, taille de broche 20, taille de boîtier 4 (6)
-
Type de boîtier et de connecteur : Fiche
-
Système de connecteur : Câble-à-câble
-
Nombre de positions : 37
-
Taille du contact : Taille 20
-
Taille du boîtier : 4
