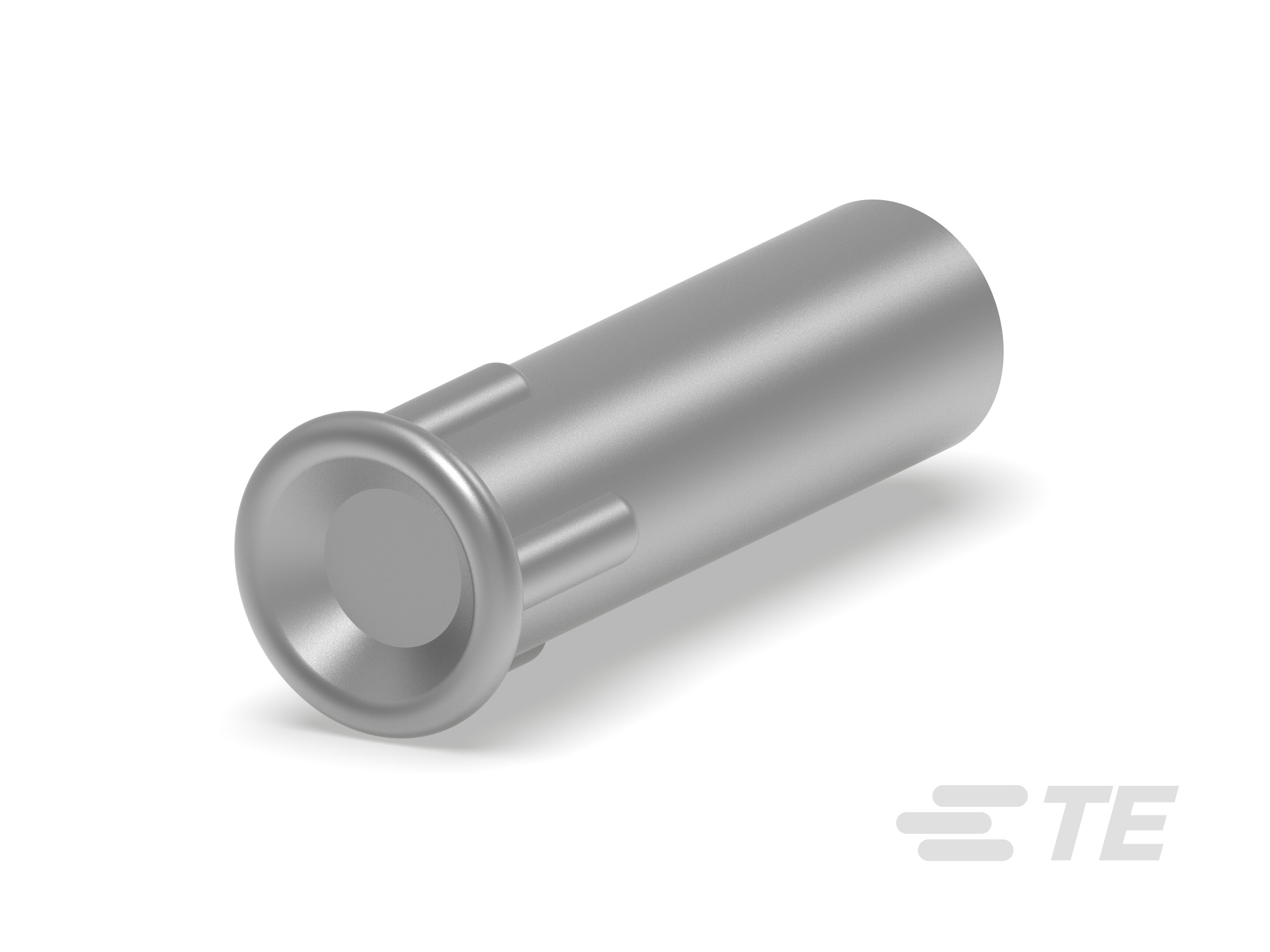

Prises à ressort miniatures : en forme d’ogive, cuivre béryllium, 6,5 A

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

• Type de conditionnement  Sac, Pièce détachée, Bobine, Ruban transporteur

• Quantité par emballage  2000, 10000, 50000

• Dispositif pour le processus de soudure  Aucun, Anti-flux

• Application du circuit  Électricité et signaux

• Épaisseur du placage (µm) .762, 2.54

• Épaisseur du placage (µin) 30

• Matériau de placage  Étain, Or

• Épaisseur du placage de la surface de contact (µm) 30

• Épaisseur du placage de la surface de contact  30 µm [ 30 µin ]

• Matériau de base du contact  Cuprobéryllium

• Épaisseur du placage (µin) 30

• Courant nominal du contact (max) (A) 6.5

• Méthode de raccordement au PCB  Trou traversant – Press-Fit

• Méthode de raccordement au fil ou au câble  Soudure

• Méthode d'insertion  Manuel/semi-automatique/automatique

• Matériau du ressort  Cuprobéryllium

• Conformité RoHS de l'UE  Conforme

• Conformité aux VLE de l'UE  Conforme, Non conforme

• Se connecte à/au  Circuit imprimé

• Type de connecteur femelle  Bullet Nose

• Système de connecteur  Câble-à-carte

• Étanche  Non

• Matériau du fourreau  Cuivre

• Matériau de placage du manchon  Étain

• Type de câble et fil compatible  Fil isolé

• Épaisseur du PCB (recommandée)  .79 – 3.18 mm [ .031 – .125 in ]

• Longueur du support  6.6 mm [ .26 in ]

• Diamètre du trou du CI  1.75 mm [ .069 in ]

• Dimension du fil (AWG) 19

• Dimension du fil (mm²) .653

• Diamètres des broches mâles  .94 – 1.04 mm [ .037 – .041 in ]

• Plage de température de fonctionnement  -65 – 125 °C [ -85 – 257 °F ]
