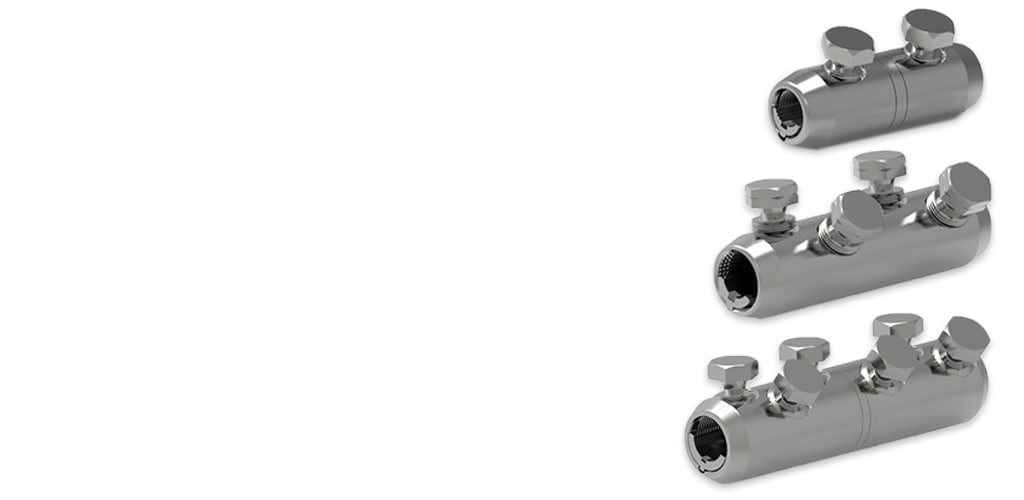

Connecteurs à serrage mécanique jusqu'à 35 kV
Caractéristiques du produit
-
Disponibilité : Amériques, Chine, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Asie
-
Type d'installation : Vis autocassante
-
Classe de tension (kV): ≤ 35, ≤ 36
-
Matériaux de conducteurs compatibles : Aluminium, Cuivre
-
Type de conducteur : Compact, Câblé
Nos connecteurs à vis autocassante ASBS sont compatibles avec nos raccord thermorétractables et appliqués à froid Raychem.
Nos connecteurs à vis autocassante ASBS et notre épissure peuvent être utilisés avec une large gamme de conducteurs en aluminium et en cuivre, du toronné compact # 2 AWG au toronné concentrique 1 000 kcmil de classe B. Les épissures souterraines jusqu’à 35 kV constituent l’application principale de nos connecteurs à vis autocassante. Ils sont parfaitement adaptés aux applications aluminium-aluminium, aluminium-cuivre et cuivre-cuivre, ce qui en fait la solution de connexion universelle. Veuillez vous référer à la matrice du rapport d’essai au dos de notre fiche technique. Le seul outil requis pour installer le connecteur est une clé à cliquet standard avec les douilles hexagonales de taille appropriée.
La conception du connecteur à vis autocassante intègre des vis dont la tête se cisaille lorsque le couple requis est appliqué à chaque vis. Par conséquent, la force de contact optimale est générée pour minimiser la résistance de connexion. Un outil de maintien pouvant être commandé auprès de TE (#IT-1000-019) est recommandé pour éviter la flexion du noyau des conducteurs.
Notre clé à chocs sans fil (#T25446-000) peut également être utilisée pour installer le connecteur. Cet outil pratique et rapide a été testé et qualifié pour installer des connecteurs à vis autocassante. La butée centrale solide (disponible sur toutes les tailles) à l’intérieur du connecteur assure un positionnement correct du conducteur et élimine les fuites d’huile lors de la connexion de conducteurs imprégnés d’huile.
Principales caractéristiques
- Conception robuste en alliage d’aluminium étamé à haute résistance
- Conception de carrosserie compacte et lisse
- Double classification pour conducteurs en aluminium et en cuivre
- Offre une longue durée de vie dans des conditions d’exploitation normales avec une capacité de réserve pour les conditions de chargement d’urgence
- Compatible avec nos épissures thermorétractables et appliquées à froid Raychem offrant un système d’ingénierie avec des années de performances sans problème
Connecteurs à vis autocassante
Amélioration de la connectivité du réseau
Lors de la mise en œuvre d’un accessoire, assurez-vous que le conducteur soit entièrement inséré dans le connecteur, et sans qu’il y ait d’espace entre l’isolant du câble et le connecteur, sinon, retirez le conducteur et coupez-le à la bonne cote.
Gamme de connecteurs mécaniques de TE
Foire aux questions
Question : Les connecteurs et les épissures à vis autocassante TE peuvent-elles être utilisées avec les accessoires de câble Raychem ?
Réponse : Nos connecteurs à vis autocassante ASBS et épissures sont compatibles avec nos épissures et kits de terminaison thermorétractables et appliqués à froid pour applications souterraines jusqu’à 35 kV.
Question : Quelle gamme de conducteurs est adaptée aux connecteurs à vis autocassante ?
Réponse : Nos connecteurs à vis autocassante sont adaptés à une large gamme de conducteurs en aluminium et en cuivre, du toronné compact # 2 AWG au toronné concentrique 1 000 kcmil de classe B.
Question : Une clé dynamométrique est-elle nécessaire pour installer les connecteurs à vis autocassante ?
Réponse : Nos connecteurs à vis autocassante ne nécessitent pas l’utilisation d’une clé dynamométrique, la tête de boulon est préconçue pour cisailler au niveau de couple de serrage approprié.
Question : Quels sont les outils nécessaires pour installer les connecteurs à vis autocassante ?
Réponse : Nos ASBS intègrent des têtes à vis autocassante. Les vis autocassante peuvent être installées avec une clé à chocs ou un cliquet standard.
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Fonctionnalités de configuration
-
Inspection visuelle Oui
-
Nombre de vis 2, 4
Normes de l’industrie
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences UL, CSA
Disponibilité du produit
-
Disponibilité Amériques, Chine, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Asie
Caractéristiques du type de produit
-
Type d'installation Vis autocassante
Caractéristiques électriques
-
Classe de tension (kV) ≤ 35, ≤ 36
Caractéristiques du corps
-
Matériaux de conducteurs compatibles Aluminium, Cuivre
-
Type de conducteur Compact, Câblé
-
Matériau Alliage d’aluminium, Aluminium
Dimensions
-
Diamètres de conducteurs compatibles (AWG/kcmil) 4 – 4/0, 2 – 3/0, 600 – 1000, 350 – 750, 1000 – 1000, 600 – 750, 350 – 500, 3/0 – 500, 2 – 2, 250 – 350, 2 – 350, 500 – 750, 2 – 4/0, 4/0 – 500
-
Sections de conducteurs compatibles (mm²) 33,6 – 107, 177 – 253, 33,6 – 85, 507, 85 – 253, 253 – 380, 304 – 380, 304 – 507, 120 – 300, 95 – 240, 127 – 177, 25 – 95, 177 – 380, 33,6
Fonctionnement/Application
-
Type de produit Connecteur à vis autocassante
Autre
-
Type de gabarit du conducteur AWG, Métrique
-
Conformité RoHS de l'UE Conforme, Conforme aux exemptions
-
Conformité aux VLE de l'UE Conforme, Conforme aux exemptions
Numéro de référence
-
Référence interne TE CAT-ASBS
