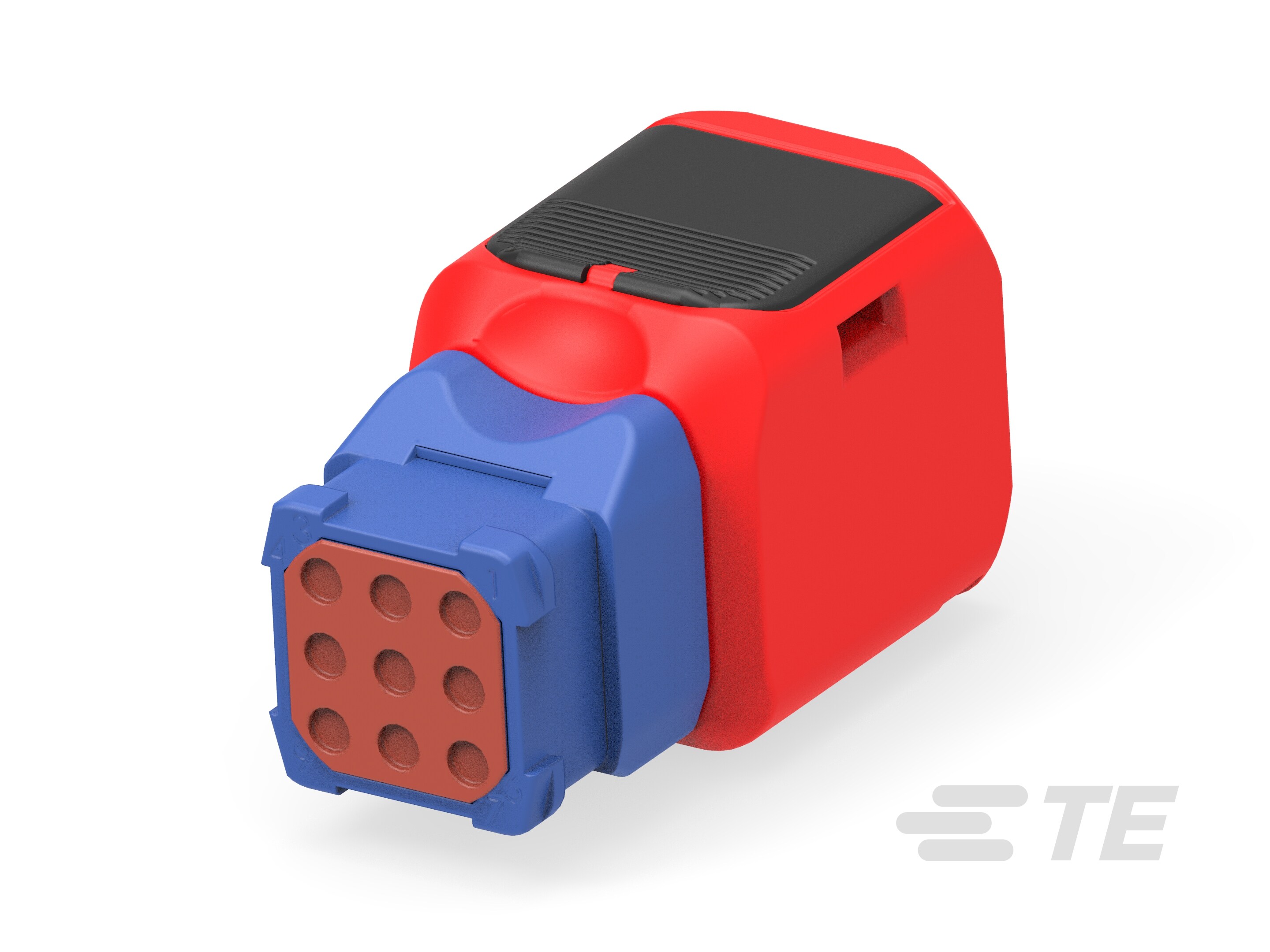

Connecteurs rectangulaires : fiche rigide à 9 voies

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

• Nombre de colonnes  3

• Nombre de cavités  9

• Nombre de positions d'alimentation  9

• Contacts préchargés  Oui

• Nombre de positions  9

• Nombre de rangées  3

• Tension de fonctionnement (VDC) 500

• Tension de fonctionnement (VAC) 400

• Code de détrompage et connecteur  C, B, A, D, N

• Type de joint d'étanchéité  Joint d’étanchéité interfacial, Joint d’étanchéité de passe-câbles

• Matériau du joint d'étanchéité  Fluorosilicone

• Angle de sortie du câble  180°

• Couleur du joint d'étanchéité  Naturel

• Matériau du placage de la zone de contact du fil  Or

• Type de contact  Support, Broche

• Taille du contact  Taille 22

• Matériau du placage de la surface de contact  Or

• Maintien des contacts  Avec

• Courant nominal du contact (max) (A) 5

• Matériau du boîtier  Composite

• Matériau du boîtier  Composite

• Couleur du boîtier  Bleu, Vert, Jaune, Rouge, Noir

• Axe central (pas)  2.54 mm [ .1 in ]

• Taille du boîtier  09

• Type de joint d'étanchéité et de bouchon  Triple joint

• Type de produit  Assemblage de connecteurs

• Type de boîtier et de connecteur  Fiche

• Système de connecteur  Fil à fil

• Type de force d'insertion  Normal

• Étanche  Oui

• Se connecte à/au  Fil et câble

• Espacement de ligne à ligne  2.54 mm [ .1 in ]

• Diamètres d'isolant compatibles  .71 – 1.37 mm [ .028 – .054 in ]

• Alignement de l'accouplement  Avec

• Type d'alignement de l'accouplement  Clavette

• Maintien de la connexion  Avec

• Type de maintien de la connexion  Verrou du bouton

• Méthode de raccordement au fil ou au câble  Sertissage

• Plage de température de fonctionnement  -55 – 175 °C [ -67 – 347 °F ]

• Blindé  Non

• Application du circuit  Électricité et signaux

• Conformité RoHS de l'UE  Conforme, Conforme aux exemptions

• Conformité aux VLE de l'UE  Conforme
