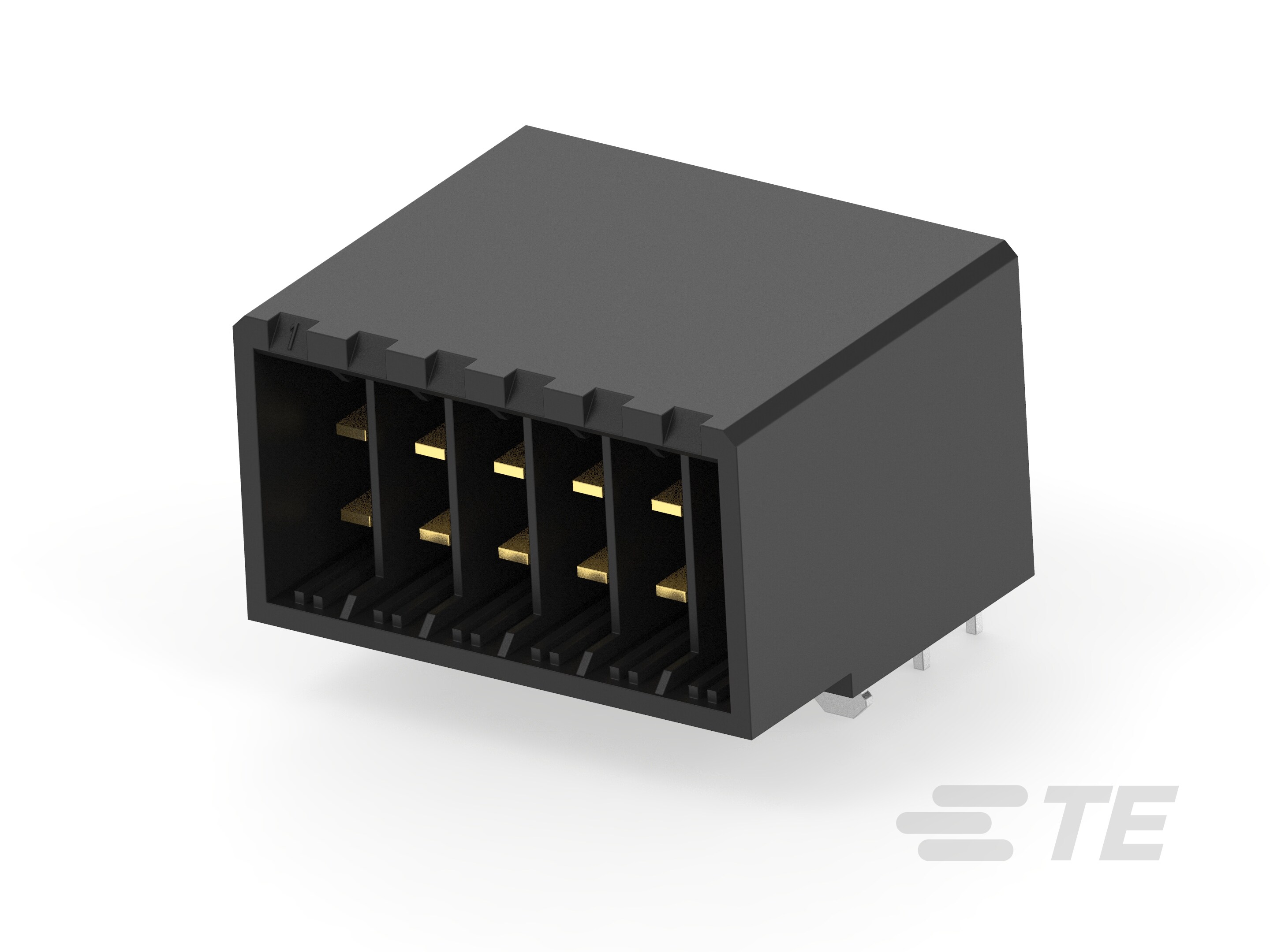

Embase : fil à carte, 15 A, plaqué or ou étain

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

• Forme du connecteur  Rectangulaire

• Type d'assemblage de connecteur  Embase de montage pour circuit imprimé

• Système de connecteur  Fil à carte

• Type d'embase  Entièrement renforcé

• Étanche  Non

• Se connecte à/au  Circuit imprimé

• Type de produit  Assemblage de connecteurs

• État de chargement des contacts du connecteur  Entièrement chargé

• Orientation du montage pour circuit imprimé  Horizontal, Vertical

• Nombre de positions  4, 8, 12, 20

• Nombre de rangées  2

• Tension de fonctionnement (VDC) 800

• Tension de fonctionnement (VAC) 250, 800

• Matériau de l'élément de retenue  Laiton

• Matériau de placage de la fonction de rétention du PCB  Étain sur nickel

• Code de détrompage et connecteur  X

• Couleur principale  Noir

• Matériau du contact  Nickel

• Disposition des contacts  Matrice

• Largeur de la languette d'accouplement  1.9 mm [ .075 in ]

• Longueur de la surface de connexion  11 mm [ .433 in ]

• Épaisseur du placage de l'extrémité de la zone de contact PCB  2 µm [ 78.74 µin ]

• Finition du matériau de placage de la zone d'accouplement de contact  Mat

• Épaisseur de la languette d'accouplement (mm) .5, .64

• Épaisseur de la languette d'accouplement (in) .019, .025

• Forme de contact  Rectangulaire

• Épaisseur du matériau du contact  1.3 µm [ 51.18 µin ]

• Matériau de base du contact  Alliage de cuivre

• Épaisseur du placage de la surface de contact (µm) .38, .76, 2

• Épaisseur du placage de la surface de contact (µin) 15, 30, 80

• Matériau de placage de la zone de contact PCB  Étain

• Matériau du placage de la surface de contact  Étain (Sn), Or (Au)

• Type de contact  Broche, Patte

• Courant nominal du contact (max) (A) 15

• Longueur des pattes et des broches  3.8 mm [ .149 in ]

• Méthode de raccordement au PCB  Trou traversant – Soudure

• Type de retenue pour montage PCB  Jambe de retenue

• Maintien de la connexion  Avec

• Type d'alignement de l'accouplement  Clavette, Polarisation

• Support de montage pour PCB  Avec

• Alignement du montage PCB  Sans

• Type de montage  Montage sur carte

• Alignement de l'accouplement  Avec

• Matériau du boîtier  PBT GF15, Polyester GF

• Axe central (pas)  5.08 mm [ .2 in ]

• Épaisseur du PCB (recommandée)  1.6 mm [ .063 in ]

• Espacement de ligne à ligne  5.08 mm [ .2 in ]

• Plage de température de fonctionnement  -55 – 105 °C [ -67 – 221 °F ]

• Application du circuit  Électricité et signaux

• Indice d'inflammabilité UL  UL 94V-0

• Type de conditionnement  Boîte, Carton, Tube
