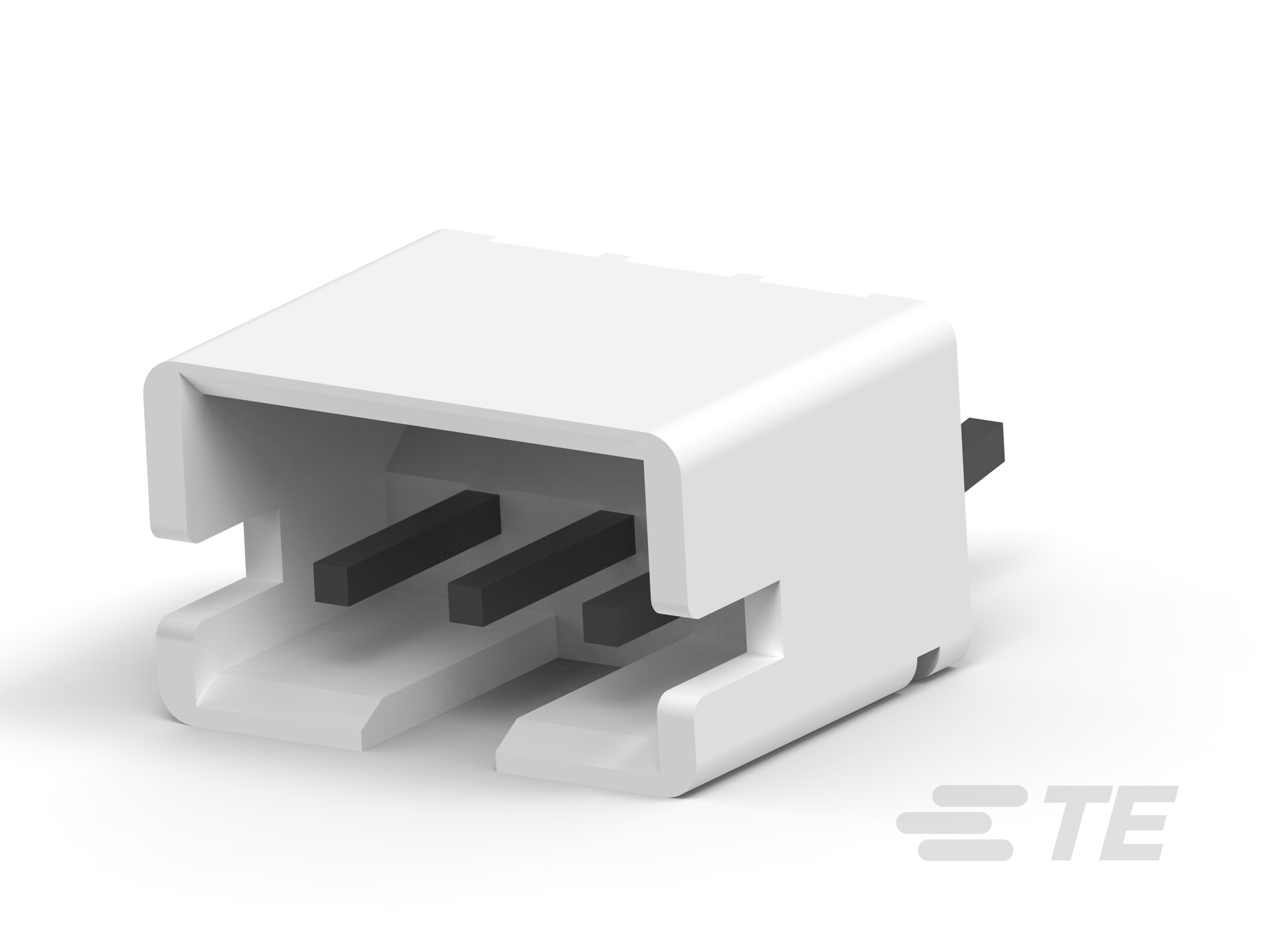

AMP HPI 2.0 mm Headers

Les embases d’interconnexion haute performance de 2 mm sont l’embase mâle de la famille de produits d’interconnexion haute performance de 2 mm. Ils sont disponibles dans des configurations à une rangée avec 2 à 15 positions, à deux rangées avec 6 à 32 positions, avec une orientation verticale ou à angle droit, style de montage SMT ou DIP, et ils s’accouplent avec un boîtier de prise femelle. Il est possible d’utiliser les interconnexions haute performance dans plusieurs secteurs, notamment les équipements d’entreprise et de détail, industriels, grand public et médicaux. Les applications courantes pour les interconnexions haute performance sont les copieurs, les imprimantes, les appareils, les commandes industrielles, les ordinateurs portables, les consoles de jeux et les moniteurs médicaux.

Plus Moins

Caractéristiques du produit

Type d'assemblage de connecteur: Embase de montage pour circuit imprimé
Système de connecteur: Fil à carte
Alignement du montage PCB: Sans
Étanchéifiable: Non
Type de contact: Broche

Disponible depuis

Produit	N° de pièce TE	Documents	Orientation du montage pour circuit imprimé	Nombre de positions	Axe central (pas)	Méthode de raccordement au circuit imprimé	Nombre de rangées	Matériau du placage de la surface de contact	Finition du matériau de placage de la zone d'accouplement de contact	Épaisseur du placage de la surface de contact	Couleur principale	Maintien de la connexion	Support de montage pour PCB	Type d'embase	Matériau du boîtier	Type de conditionnement	Plage de température de fonctionnement
HPI CONN., 2.0MM, R/A, SMT, 6P, 80U"	1775469-6	PDF 3D	Angle droit	6	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 4P, 80U"	1775470-4	Dessin technique du produit PDF 3D	Vertical	4	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,9POS,R/A	440055-9	Dessin technique du produit PDF 3D	Angle droit	9	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,3POS,VERTICAL	440054-3	Dessin technique du produit PDF 3D	Vertical	3	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,10POS,VERTICAL	1-440054-0	Dessin technique du produit PDF 3D	Vertical	10	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,6POS,VERTICAL	440054-6	Dessin technique du produit PDF 3D	Vertical	6	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,8POS,VERTICAL	440054-8	Dessin technique du produit PDF 3D	Vertical	8	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,5POS,VERTICAL	440054-5	Dessin technique du produit PDF 3D	Vertical	5	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM PITCH HEADER,DIP 12P	1-1470108-2	Dessin technique du produit PDF 3D	Angle droit	12	2 mm	Trou traversant – Soudure	2	Étain	-	-	Naturel	Sans	Sans	Entièrement renforcé	Nylon 66, Nylon 66	Pièce détachée	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 2P, 80U"	1775470-2	Dessin technique du produit PDF 3D	Vertical	2	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,3POS,R/A	440055-3	Dessin technique du produit PDF 3D	Angle droit	3	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,2POS,R/A	440055-2	Dessin technique du produit PDF 3D	Angle droit	2	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Entièrement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,8POS,R/A	440055-8	Dessin technique du produit PDF 3D	Angle droit	8	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,6POS,R/A	440055-6	Dessin technique du produit PDF 3D	Angle droit	6	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 3P, 80U"	1775470-3	Dessin technique du produit PDF 3D	Vertical	3	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,7POS,VERTICAL	440054-7	Dessin technique du produit PDF 3D	Vertical	7	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,4POS,VERTICAL	440054-4	Dessin technique du produit PDF 3D	Vertical	4	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,2POS,VERTICAL	440054-2	Dessin technique du produit PDF 3D	Vertical	2	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Entièrement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,9POS,VERTICAL	440054-9	Dessin technique du produit PDF 3D	Vertical	9	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,5POS,R/A	440055-5	Dessin technique du produit PDF 3D	Angle droit	5	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,11POS,VERTICAL	1-440054-1	Dessin technique du produit PDF 3D	Vertical	11	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,12POS,VERTICAL	1-440054-2	Dessin technique du produit PDF 3D	Vertical	12	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,10POS,R/A	1-440055-0	Dessin technique du produit PDF 3D	Angle droit	10	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,12POS,R/A	1-440055-2	Dessin technique du produit PDF 3D	Angle droit	12	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 10P	1-1735446-0	Dessin technique du produit PDF 3D	Vertical	10	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 12P	1-1735446-2	Dessin technique du produit PDF 3D	Vertical	12	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 14P	1-1735446-4	Dessin technique du produit PDF 3D	Vertical	14	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 10P, 80U"	1-1775469-0	PDF 3D	Angle droit	10	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 14P, 80U"	1-1775469-4	PDF 3D	Angle droit	14	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,14POS,R/A	1-440055-4	Dessin technique du produit PDF 3D	Angle droit	14	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 3P	1735446-3	Dessin technique du produit PDF 3D	Vertical	3	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 4P	1735446-4	Dessin technique du produit PDF 3D	Vertical	4	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 5P	1735446-5	Dessin technique du produit PDF 3D	Vertical	5	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 6P	1735446-6	Dessin technique du produit PDF 3D	Vertical	6	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 7P	1735446-7	Dessin technique du produit PDF 3D	Vertical	7	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 8P	1735446-8	Dessin technique du produit PDF 3D	Vertical	8	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 9P	1735446-9	Dessin technique du produit PDF 3D	Vertical	9	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 2P, 80U"	1775469-2	PDF 3D	Angle droit	2	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 3P, 80U"	1775469-3	PDF 3D	Angle droit	3	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 4P, 80U"	1775469-4	PDF 3D	Angle droit	4	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 5P, 80U"	1775469-5	PDF 3D	Angle droit	5	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 8P, 80U"	1775469-8	PDF 3D	Angle droit	8	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 9P, 80U"	1775469-9	PDF 3D	Angle droit	9	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 5P, 80U"	1775470-5	Dessin technique du produit PDF 3D	Vertical	5	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 6P, 80U"	1775470-6	Dessin technique du produit PDF 3D	Vertical	6	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 8P, 80U"	1775470-8	Dessin technique du produit PDF 3D	Vertical	8	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 9P, 80U"	1775470-9	Dessin technique du produit PDF 3D	Vertical	9	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,13POS,VERTICAL	1-440054-3	Dessin technique du produit PDF 3D	Vertical	13	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,11POS,R/A	1-440055-1	Dessin technique du produit PDF 3D	Angle droit	11	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM PITCH HEADER,DIP 10P	1-1470108-0	Dessin technique du produit PDF 3D	Angle droit	10	2 mm	Trou traversant – Soudure	2	Étain	-	-	Naturel	Sans	Sans	Entièrement renforcé	Nylon 66, Nylon 66	Pièce détachée	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 11P	1-1735446-1	Dessin technique du produit PDF 3D	Vertical	11	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 13P	1-1735446-3	Dessin technique du produit PDF 3D	Vertical	13	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 16P	1-1735446-6	Dessin technique du produit PDF 3D	Vertical	16	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 12P, 80U"	1-1775470-2	Dessin technique du produit PDF 3D	Vertical	12	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 14P, 80U"	1-1775470-4	Dessin technique du produit PDF 3D	Vertical	14	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,15POS,R/A	1-440055-5	Dessin technique du produit PDF 3D	Angle droit	15	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 7P, 80U"	1775469-7	PDF 3D	Angle droit	7	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,7POS,R/A	440055-7	Dessin technique du produit PDF 3D	Angle droit	7	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
HPI 2.0MM,HDR,2POSVERTICAL,BLK	6-440054-2	Dessin technique du produit PDF 3D	Vertical	2	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Noir	Sans	Avec	Entièrement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,4POS,R/A	440055-4	Dessin technique du produit PDF 3D	Angle droit	4	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,14POS,VERTICAL	1-440054-4	Dessin technique du produit PDF 3D	Vertical	14	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 15P	1-1735446-5	Dessin technique du produit PDF 3D	Vertical	15	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 15P, 80U"	1-1775469-5	PDF 3D	Angle droit	15	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 10P, 80U"	1-1775470-0	Dessin technique du produit PDF 3D	Vertical	10	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 11P, 80U"	1-1775470-1	Dessin technique du produit PDF 3D	Vertical	11	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM,HDR,16POS,R/A	1-440055-6	Dessin technique du produit PDF 3D	Angle droit	16	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
HPI CONN., 2.0 PITCH, VERTICAL, DIP	2041543-4	Dessin technique du produit PDF 3D	Vertical	4	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Sans	Partiellement renforcé	Nylon 66, Nylon 66	Sac	-25 – 85 °C
HPI 2.0MM,HDR,3POSVERTICAL,BLK	6-440054-3	Dessin technique du produit PDF 3D	Vertical	3	2 mm	Trou traversant – Soudure	1	Étain	Brillant	-	Noir	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0 MM PITCH HPI VERTICAL POST HEADERS	9-440054-4	Dessin technique du produit PDF 3D	Vertical	6	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Tube	-25 – 85 °C
2.0MM,HDR,15POS,VERTICAL	1-440054-5	Dessin technique du produit PDF 3D	Vertical	15	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM PITCH HEADER,DIP 14P	1-1470108-4	Dessin technique du produit PDF 3D	Angle droit	14	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
2.0MM PITCH HEADER,DIP 16P	1-1470108-6	Dessin technique du produit PDF 3D	Angle droit	16	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 11P, 80U"	1-1775469-1	PDF 3D	Angle droit	11	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 12P, 80U"	1-1775469-2	PDF 3D	Angle droit	12	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 13P, 80U"	1-1775469-3	PDF 3D	Angle droit	13	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 16P, 80U"	1-1775469-6	PDF 3D	Angle droit	16	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 13P, 80U"	1-1775470-3	Dessin technique du produit PDF 3D	Vertical	13	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 15P, 80U"	1-1775470-5	Dessin technique du produit PDF 3D	Vertical	15	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 16P, 80U"	1-1775470-6	Dessin technique du produit PDF 3D	Vertical	16	2 mm	Montage en surface	1	Étain	Mat	2 µm	Naturel	Sans	Avec	Entièrement renforcé	LCP GF30 (polymère à cristaux liquides)	Bobine, Bobine, Bobine	-40 – 85 °C
HPI 2.0MM CONN., R/A, DIP, 12P	1-2041145-2	Dessin technique du produit PDF 3D	Angle droit	12	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Boîte, Sac	-25 – 85 °C
HPI 2.0MM CONN., R/A, DIP, 14P	1-2041145-4	Dessin technique du produit PDF 3D	Angle droit	14	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Boîte, Sac	-25 – 85 °C
2.0MM,HDR,16POS,VERTICAL	1-440054-6	Dessin technique du produit PDF 3D	Vertical	16	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM,HDR,13POS,R/A	1-440055-3	Dessin technique du produit PDF 3D	Angle droit	13	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Naturel	Sans	Avec	Partiellement renforcé	Nylon 66 GF	Sac	-25 – 85 °C
2.0MM PITCH HEADER,DIP 6P	1470108-6	Dessin technique du produit PDF 3D	Angle droit	6	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
2.0MM PITCH HEADER,DIP 8P	1470108-8	Dessin technique du produit PDF 3D	Angle droit	8	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
HPI CONN., 2.0MM, V/T, SMT, 7P, 80U"	1775470-7	Dessin technique du produit PDF 3D	Vertical	7	2 mm	Montage en surface	1	Étain	Mat	-	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
2.0MM PITCH HEADER,DIP 20P	2-1470108-0	Dessin technique du produit PDF 3D	Angle droit	20	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
2.0MM PITCH HEADER,DIP 22P	2-1470108-2	Dessin technique du produit PDF 3D	Angle droit	22	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
2.0MM PITCH HEADER,DIP 24P	2-1470108-4	Dessin technique du produit PDF 3D	Angle droit	24	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
2.0MM PITCH HEADER,DIP 26P	2-1470108-6	Dessin technique du produit PDF 3D	Angle droit	26	2 mm	Trou traversant – Soudure	2	Étain	-	-	Naturel	Sans	Sans	Entièrement renforcé	Nylon 66, Nylon 66	Pièce détachée	-25 – 85 °C
2.0MM PITCH HEADER,DIP 28P	2-1470108-8	Dessin technique du produit PDF 3D	Angle droit	28	2 mm	Trou traversant – Soudure	2	Étain	-	2.54 µm	Naturel	Sans	Sans	Entièrement renforcé	Thermoplastique haute température	Pièce détachée	-25 – 85 °C
2mm PITCH HPI POST HEADER, VERTICAL, 3P	2-1735446-3	Dessin technique du produit PDF 3D	Vertical	3	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.032 µm	Noir	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2mm PITCH HPI POST HEADER, VERTICAL, 4P	2-1735446-4	Dessin technique du produit PDF 3D	Vertical	4	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Noir	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Sac	-25 – 85 °C
2mm PITCH HPI POST HEADER, VERTICAL, 5P	2-1735446-5	Dessin technique du produit PDF 3D	Vertical	5	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Noir	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Sac	-25 – 85 °C
2mm PITCH HPI POST HEADER, VERTICAL, 6P	2-1735446-6	Dessin technique du produit PDF 3D	Vertical	6	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Noir	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Sac	-25 – 85 °C
2MM PITCH HPI POST HEADER, VERTICAL, 7P	2-1735446-7	Dessin technique du produit PDF 3D	Vertical	7	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Naturel	Avec	Avec	Partiellement renforcé	Thermoplastique	Sac	-25 – 85 °C
2mm PITCH HPI POST HEADER, VERTICAL, 8P	2-1735446-8	Dessin technique du produit PDF 3D	Vertical	8	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Noir	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Sac	-25 – 85 °C
2mm PITCH HPI POST HEADER, VERTICAL, 9P	2-1735446-9	Dessin technique du produit PDF 3D	Vertical	9	2 mm	Trou traversant – Soudure	1	Étain	Brillant	2.03 µm	Noir	Avec	Avec	Partiellement renforcé	Nylon 66, Nylon 66	Sac	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 2P, GF	2-1775469-2	PDF 3D	Angle droit	2	2 mm	Montage en surface	1	Flash or	-	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C
HPI CONN., 2.0MM, R/A, SMT, 3P, GF	2-1775469-3	PDF 3D	Angle droit	3	2 mm	Montage en surface	1	Flash or	-	2 µm	Naturel	Sans	Avec	Entièrement renforcé	PA 9T GF	Bobine, Bobine, Bobine	-25 – 85 °C

Aperçu

Embases AMP HPI 2.0MM

Nombre de positions : 2 à 15 pour une seule rangée et 6 à 32 pour deux rangées
Disponible en une ou deux rangées
Style de montage : SMT ou DIP
Disponible avec orientation verticale ou à angle droit

Sélection d’applications

Équipement d’entreprise
Machines industrielles
Applications fil à carte
Panneaux d’affichage plasma
Moniteurs LCD
Petit équipement électronique
Toutes les situations impliquant l’acheminement de signal ou d’alimentation

FAQ

Caractéristiques et exigences

Q : Quel fil de jauge (AWG) utilisez-vous ?

R : Le produit HPI de TE accepte les fils discrets de 22 à 32 AWG. N’oubliez pas que plus le numéro de jaugeage AWG est élevé et plus le fil discret est petit. Par exemple, 32 AWG est plus petit que 22 AWG et présentera probablement une capacité de transport de courant inférieure.

Q : Transférez-vous le signal ou réduisez-vous la puissance sur l’ensemble de votre appareil ?
R : Les produits HPI sont des solutions d’interconnexion simples qui peuvent être utilisées pour transférer un signal ou une faible puissance dans plusieurs applications sur de nombreux secteurs.

Q : Votre application dispose-t-elle d’un ventilateur, d’un moteur, d’un interrupteur, d’un écran, d’une lumière ou de tout autre appareil simple ?
R : Le produit HPI peut être une bonne solution pour contrôler ce type d’articles auxiliaires.

Q : Votre application nécessite-t-elle une fonction de verrouillage pour renforcer la connexion d’accouplement entre l’ensemble de fiches et la prise femelle ?
R : Si votre application nécessite une fonction de rétention d’accouplement sécurisée, la gamme de produits HPI 2 mm de TE offre une fonction de verrouillage externe pour améliorer la fiabilité du système d’interconnexion.

Q : Quelles sont les exigences techniques de votre application ?
R : Il est impératif que vous demandiez à votre client les exigences de son application en matière de courant et de tension. Le courant, exprimé en ampères, constitue généralement le facteur déterminant lors de la sélection d’un petit produit fil à carte à pas. Vous devez également prendre en compte d’autres informations, comme la température de fonctionnement, la place du circuit imprimé, les limitations de hauteur de profil, les restrictions de matériaux, etc.

Q : Quels sont les outils disponibles pour appliquer les produits fil à carte de TE ?
R : Les divisions d’outillage de TE proposent une large gamme d’outils manuels, semi-automatiques et automatiques. Rendez-vous sur Outillage d’application pour déterminer l’outillage d’application qui répond à vos besoins.

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Système de connecteur Fil à carte
Type d'embase Entièrement renforcé, Partiellement renforcé
Étanchéifiable Non
Se connecte à/au Circuit imprimé
Type d'assemblage de connecteur Embase de montage pour circuit imprimé

Fonctionnalités de configuration

État de chargement des contacts du connecteur Chargement sélectif, Entièrement chargé
Nombre de positions chargées 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14, 15, 16
Nombre de colonnes 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14, 15, 16
Nombre de positions 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 20, 22, 24, 26, 28, 30, 32
Nombre de rangées 1, 2
Orientation du montage pour circuit imprimé Angle droit, Vertical

Caractéristiques électriques

Tension de fonctionnement (VAC) 100, 250
Tension de fonctionnement (VDC) 100, 250
Résistance de l'isolation (MΩ) 5000

Caractéristiques du corps

Couleur principale Bleu, Jaune, Naturel, Noir, Rouge

Fonctionnalités de contact

Matériau de base du contact Alliage de cuivre, Bronze phosphoreux, Laiton
Matériau de placage de la zone de contact PCB Nickel, Étain
Matériau du contact Nickel
Finition du matériau de placage de la zone d'accouplement de contact Brillant, Mat
Forme de contact Carré
Finition du matériau de placage de la zone de contact PCB Brillant, Mat
Épaisseur du placage de la surface de contact (µm) 2, 2.03, 2.032, 2.54
Épaisseur du placage de la surface de contact (µin) 78, 80, 100
Disposition des contacts En ligne
Épaisseur du placage de l'extrémité de la zone de contact PCB (µm) 2, 2.03, 2.54
Épaisseur du placage de l'extrémité de la zone de contact PCB (µin) 79.92, 80, 100
Dimension des bornes carrées d'accouplement (mm) .5
Dimension des bornes carrées d'accouplement (in) .019, .02
Matériau du placage de la surface de contact Flash or, Nickel, Étain
Type de contact Broche
Courant nominal du contact (max) (A) 3
Longueur de la surface de connexion (mm) 3.35, 3.5, 3.53
Longueur de la surface de connexion (in) .131, .138, .139

Caractéristiques de terminaison

Longueur des pattes et des broches (mm) 1, 2, 2.1, 2.6, 3, 3.4
Longueur des pattes et des broches (in) .039, .079, .082, .102, .118, .134
Méthode de raccordement au circuit imprimé Montage en surface, Trou traversant – Soudure
Nombre d'extrémités par borne (max) 3
Dimensions des broches carrées .5 mm [ .02 in ]

Fixation mécanique

Type de maintien de la connexion Verrouillage, Verrouillage
Type de retenue pour montage PCB Cheville de soudure, Dents coudées, Jambes coudées, Rétention des tiges de soudure
Maintien de la connexion Avec, Sans
Type d'alignement de l'accouplement Clavette, Polarisation
Type de montage Montage sur carte
Alignement de l'accouplement Avec
Alignement du montage PCB Sans
Support de montage pour PCB Avec, Sans

Caractéristiques du boîtier

Matériau du boîtier LCP GF30 (polymère à cristaux liquides), Nylon 66, Nylon 66, Nylon 66 GF, PA 9T GF, Thermoplastique, Thermoplastique - PA9T, Thermoplastique haute température
Axe central (pas) (mm) 2
Axe central (pas) (in) .078, .079

Dimensions

Conditions d’utilisation

Plage de température de fonctionnement (°C) -40 – 85, -25 – 85
Plage de température de fonctionnement (°F) -40 – 185, -13 – 185

Fonctionnement/Application

Application du circuit Signal

Normes de l’industrie

Normes compatibles CSA LR7189, UL E28476
Indice d'inflammabilité UL UL 94V-0

Caractéristiques de l’emballage

Quantité par emballage 160, 200, 250, 300, 350, 450, 500, 600, 900
Type de conditionnement Bobine, Bobine, Bobine, Boîte, Pièce détachée, Ruban, Sac, Tube

Autre

Positions omises 0, 2

Numéro de référence

Référence interne TE CAT-H857-H34220

Documents associés

Fiches techniques et pages de catalogue

HPI Connectors QRG pdf Anglais

AMP HPI 2.0 mm Headers

Caractéristiques du produit

Type d'assemblage de connecteur: Embase de montage pour circuit imprimé

Système de connecteur: Fil à carte

Alignement du montage PCB: Sans

Étanchéifiable: Non

Type de contact: Broche

Aperçu

Embases AMP HPI 2.0MM

Sélection d’applications

FAQ

Caractéristiques et exigences

Caractéristiques

Caractéristiques du type de produit

Système de connecteur Fil à carte

Type d'embase Entièrement renforcé, Partiellement renforcé

Étanchéifiable Non

Se connecte à/au Circuit imprimé

Type d'assemblage de connecteur Embase de montage pour circuit imprimé

Fonctionnalités de configuration

État de chargement des contacts du connecteur Chargement sélectif, Entièrement chargé

Nombre de positions chargées 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14, 15, 16

Nombre de colonnes 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14, 15, 16

Nombre de positions 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 20, 22, 24, 26, 28, 30, 32

Nombre de rangées 1, 2

Orientation du montage pour circuit imprimé Angle droit, Vertical

Caractéristiques électriques

Tension de fonctionnement (VAC) 100, 250

Tension de fonctionnement (VDC) 100, 250

Résistance de l'isolation (MΩ) 5000

Caractéristiques du corps

Couleur principale Bleu, Jaune, Naturel, Noir, Rouge

Fonctionnalités de contact

Matériau de base du contact Alliage de cuivre, Bronze phosphoreux, Laiton

Matériau de placage de la zone de contact PCB Nickel, Étain

Matériau du contact Nickel

Finition du matériau de placage de la zone d'accouplement de contact Brillant, Mat

Forme de contact Carré

Finition du matériau de placage de la zone de contact PCB Brillant, Mat

Épaisseur du placage de la surface de contact (µm) 2, 2.03, 2.032, 2.54

Épaisseur du placage de la surface de contact (µin) 78, 80, 100

Disposition des contacts En ligne

Épaisseur du placage de l'extrémité de la zone de contact PCB (µm) 2, 2.03, 2.54

Épaisseur du placage de l'extrémité de la zone de contact PCB (µin) 79.92, 80, 100

Dimension des bornes carrées d'accouplement (mm) .5

Dimension des bornes carrées d'accouplement (in) .019, .02

Matériau du placage de la surface de contact Flash or, Nickel, Étain

Type de contact Broche

Courant nominal du contact (max) (A) 3

Longueur de la surface de connexion (mm) 3.35, 3.5, 3.53

Longueur de la surface de connexion (in) .131, .138, .139

Caractéristiques de terminaison

Longueur des pattes et des broches (mm) 1, 2, 2.1, 2.6, 3, 3.4

Longueur des pattes et des broches (in) .039, .079, .082, .102, .118, .134

Méthode de raccordement au circuit imprimé Montage en surface, Trou traversant – Soudure

Nombre d'extrémités par borne (max) 3

Dimensions des broches carrées .5 mm [ .02 in ]

Fixation mécanique

Type de maintien de la connexion Verrouillage, Verrouillage

Type de retenue pour montage PCB Cheville de soudure, Dents coudées, Jambes coudées, Rétention des tiges de soudure

Maintien de la connexion Avec, Sans

Type d'alignement de l'accouplement Clavette, Polarisation

Type de montage Montage sur carte

Alignement de l'accouplement Avec

Alignement du montage PCB Sans

Support de montage pour PCB Avec, Sans

Caractéristiques du boîtier

Matériau du boîtier LCP GF30 (polymère à cristaux liquides), Nylon 66, Nylon 66, Nylon 66 GF, PA 9T GF, Thermoplastique, Thermoplastique - PA9T, Thermoplastique haute température

Axe central (pas) (mm) 2

Axe central (pas) (in) .078, .079

Dimensions

Espacement de ligne à ligne 2 mm [ .079 in ]

Épaisseur du PCB (recommandée) (mm) 1 – 1.11, 1 – 1.12, 1 – 1.14, 1 – 1.18, 1 – 1.2, 1 – 1.21, 1 – 1.22, 1 – 1.6, 1.57

Épaisseur du PCB (recommandée) (in) .039 – .044, .039 – .045, .039 – .047, .039 – .048, .039 – .063, .062

Largeur du connecteur (mm) 4.7, 5.2, 5.4, 6, 6.05, 7.6, 7.7

Largeur du connecteur (in) .185, .205, .213, .236, .238, .299, .303

Hauteur du connecteur (mm) 4.95, 5.5, 5.6, 5.8, 6.05, 6.07, 6.15

Hauteur du connecteur (in) .194, .195, .217, .22, .228, .238, .239, .242

Longueur du connecteur (mm) 10, 11.4, 12, 13.4, 14, 15.4, 16, 17.4, 18, 19.4, 20, 21.4, 22, 23.4, 24, 25.4, 26, 27.4, 28, 29.4, 30, 31.4, 32, 33.4, 34, 35.4, 6, 7.4, 8, 9.4

Longueur du connecteur (in) .236, .291, .314, .315, .37, .393, .394, .449, .472, .528, .551, .606, .63, .685, .709, .764, .787, .843, .866, .921, .945, 1, 1.023, 1.024, 1.079, 1.102, 1.158, 1.181, 1.236, 1.259, 1.26, 1.315, 1.338, 1.339, 1.394
