Extrémités embrochables Raychem

RAYCHEM

RAYCHEM RPIT

Nos extrémités embrochables Raychem RPIT pour les connexions à l’appareillage et aux transformateurs, avec traversée intérieure de taille 2 (800 A) et 3 (1 250 A). Disponible pour des systèmes de tension allant de 12 à 52 kV.

Plus Moins

Caractéristiques du produit

Disponibilité : Europe, Moyen-Orient et Afrique, Asie, Amériques, Australie, Nouvelle-Zélande et îles du Pacifique, Mondial
Instructions d'installation : Chinois, Anglais, Allemand
Type d'installation : Cale et bague de contact, Cône interne
Classe de tension (kV): ≤ 52, ≤ 12, ≤ 36, ≤ 42, ≤ 17,5, ≤ 24
Série : Taille 3, Taille 2

Disponible depuis

Produit	N° de pièce TE	Documents	Disponibilité	Instructions d'installation	Type d'installation	Classe de tension	Série	Type de blindage du câble	Matériaux de conducteurs compatibles	Diamètres des conducteurs compatibles	Matériau de l'isolant	Diamètres d'isolant compatibles	Nombre de conducteur	Avec blindage	Diamètres de conducteurs compatibles	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
RPIT-6340-W	BM5621-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7 – 32 mm	Polymère	23 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-431Mz-SV26W195TNA	ER4351-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	15,5 – 39,2 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-531F-SV24W120TNA-PE	2344362-2	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-523L-SV30W216TST	BM5061-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	-	Polymère	21 – 33 mm	1	Blindé	-	Conforme	Conforme
RPIT-621K-SV30W190WNA	BM6669-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	23,5 – 42 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-633L-SC34W220TST	ER7139-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	-	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631P-S48W360WNA	ES4267-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	53 – 56 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-431MZ-SV26W220TNA	ER4284-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	15,5 – 39,2 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631N-SC39W275WNA	ER7141-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631H-SV26W155WNA	BM5853-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-1-7340-CN-T	2197829-9	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	45 – 47,5 mm	1	Blindé	-	Conforme	Conforme
RPIT-521M-SV34W246WNA	BM6654-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-6212-W	EE9290-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7 – 24,6 mm	Polymère	23,5 – 36 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-431Gz-SV24W140TNA	ER4354-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	15,5 – 39,2 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631O-S46W325WNA	ER5566-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631G-SC26W140WNA	ES2566-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	29 – 32 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-2-TS	2197049-2	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 42 kV	Taille 2	-	-	-	-	-	-	-	-	-	Conforme
RPIT-631M-SV34W245WNA	BM5672-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-331K-SV24W195TNA	EK3570-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631P-S46W350WNA	ER2346-000	Dessin technique du produit	Mondial	Anglais	Cône interne	≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	50 – 53 mm	1	Blindé	-	-	-
RPIT-831M-S44W245CNA	ER7671-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631O-SV44W325WAW	EL9544-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-631M-SV37W245TAW	EM9684-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631E-SV24W101WNA	BM5852-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631N-SV39W275TNA	EK3567-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-421Fz-S18W127TNA	ER9134-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	-	Cale et bague de contact	≤ 17,5 kV	Taille 2	Ruban de cuivre	Cuivre, Aluminium	11 – 24,6 mm	Polymère	21 – 34,2 mm	-	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631L-SV34W220TAW	EL5610-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-631Dz-SC26W101TNA	ES2786-000	Dessin technique du produit	Amériques	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm	Polymère	29 – 32 mm	1	Blindé	2/0 AWG/kcmil	Conforme aux exemptions	Conforme
RPIT-631H-SC26W155WNA	ER7131-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631N-SC42W275WNA	ES4266-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	45 – 47,5 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631M-SC39W245WNA	ES4110-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	42,5 – 45 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-1-7324-CN-T	2197829-7	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	40 – 42,5 mm	1	Blindé	-	Conforme	Conforme
RPIS-3-VD	2298376-1	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 52 kV	Taille 3	-	-	-	-	-	-	-	-	-	Conforme
RPIT-321L-S24W210WNA	BM6622-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	12 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631K-SV32W195TNA	EP3737-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-621J-S27W160WNA	ER1222-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	-	-
RPIT-531O-SV39W325WNA	EL6307-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-321L-SV24W210TNA	EP8179-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 12 kV	Taille 2	Ruban de cuivre	Cuivre, Aluminium	12 – 24,6 mm	Polymère	26,5 – 30 mm	1	Blindé	-	-	-
RPIT-631N-SC42W275WAT	ER5728-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-621D-S20W086WNA	BM6656-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	23,5 – 42 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-6312-W	EF0150-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7 – 32 mm, 7,6 – 39,2 mm	Polymère	23 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631K-SV32W195WNA	BM5857-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-521J-S24W168WNA	BM6647-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-621E-SV24W102WNA	BM6659-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	23,5 – 42 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-621M-SV36W246WNA	BM6673-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	23,5 – 42 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631L-SV34W220WNA	BM5858-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-6224-W	EE9291-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7 – 24,6 mm	Polymère	23,5 – 36 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631Mz-SC37W195TNA	ES2522-000	Dessin technique du produit	Amériques	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	40 – 42,5 mm	1	Blindé	500 AWG/kcmil	Conforme aux exemptions	Conforme
RPIT-1-7318-CN-T	2197829-6	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	37 – 40 mm	1	Blindé	-	Conforme	Conforme
RPIS-2	2298377-2	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 42 kV	Taille 2	-	-	-	-	-	-	-	-	-	Conforme
RPIT-331M-SV26W245WNA	EP5169-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-631Gz-SC32W155TNA	ES2787-000	Dessin technique du produit	Amériques	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	35 – 37,5 mm	1	Blindé	250 AWG/kcmil	Conforme aux exemptions	Conforme
RPIT-633M-SC37W245WSW	ES4009-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 36 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7 – 32 mm	Polymère	40 – 42,5 mm	3	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-1-7363-CN-T	1-2197829-1	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	52 – 55 mm	1	Blindé	-	Conforme	Conforme
RPIT-321K-S24W190WNA	BM6620-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	12 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-1-7305-CN-T	2197829-1	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	26 – 29 mm	1	Blindé	-	Conforme	Conforme
RPIT-631O-SV44W306TNA	EM9439-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631Fz-SV32W140TNA	ER2464-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-621K-SV30W190TNA	EK2509-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-831J-S37W170WNA	ES1907-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-531L-SV29W220TNA	EK4657-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
IT-1000-036-XL	ER0972-000	Dessin technique du produit	Mondial	Anglais	Cône interne	-	Taille 3	-	-	-	-	-	-	-	-	Conforme	-
RPIT-431Jz-SV25W170TNA	ER4286-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	15,5 – 39,2 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-531Rz-SV32W245TNA	ES2844-000	Dessin technique du produit	Amériques	Anglais	Cale et bague de contact	≤ 24 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymère	35 – 37,5 mm	1	Blindé	750 AWG/kcmil	Conforme aux exemptions	Conforme
RPIT-621K-S34W185WNA	ES4098-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	36 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-1-7212-CN-T	2197828-4	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 2	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	33 – 36 mm	1	Blindé	-	Conforme	Conforme
RPIT-2-IS	2197048-2	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 42 kV	Taille 2	-	-	-	-	-	-	-	-	Conforme	Conforme
RPIT-1-7395-CN-T	2197829-3	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	29 – 32 mm	1	Blindé	-	Conforme	Conforme
RPIT-631G-SV26W140WNA	BM5854-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-531O-S37W325WNA	BM6479-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymère	26 – 42,5 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-621H-SV27W150WNA	BM6665-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	23,5 – 42 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-623L-SV34W216TST	BM7644-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	-	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-623L-SV34W210WSW	ER4512-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	-	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-831M-S44W245WNA	ES1911-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-321K-SV24W190WNA	BM6621-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	12 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-1-7315-CN-T	2197829-5	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	35 – 37,5 mm	1	Blindé	-	Conforme	Conforme
RPIT-631M-SV39W245WNA	ER1928-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-521H-SV24W150WNA	BM6646-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631N-SV42W275WNA	ER1929-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-623K-SV34W190TST	BM8022-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631K-SV29W195WNA	EP2363-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-623F-SV24W119WSW	ER4499-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	-	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-6209-W	BM3059-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7 – 24,6 mm	Polymère	23,5 – 36 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-6318-W	EF2748-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7 – 32 mm, 7,6 – 39,2 mm	Polymère	23 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-3-TS	2197049-1	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 52 kV	Taille 3	-	-	-	-	-	-	-	-	-	Conforme
RPIT-521K-SV27W190WNA	BM6650-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-521L-SV27W210WNA	BM6652-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-6363-W	CZ7921-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7 – 32 mm	Polymère	23 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-631O-SV44W306WNA	EL9061-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-631M-SV37W245TNA	EN4658-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	-	-
RPIT-631L-SC34W220TNA	ER7101-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-531N-SC37W275TNA	ES2788-000	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 24 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	13 – 39,2 mm, 13 – 32,5 mm	Polymère	40 – 42,5 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-2-CTC	2197066-2	Dessin technique du produit	Mondial	Anglais	Cale et bague de contact	≤ 52 kV	Taille 2	-	-	-	-	-	-	-	-	Conforme	Conforme
RPIT-1-7370-CN-T	2197829-2	Dessin technique du produit	Asie	Chinois	Cale et bague de contact	≤ 42 kV	Taille 3	Ruban de cuivre	Cuivre, Aluminium	-	Polymère	28 – 31 mm	1	Blindé	-	Conforme	Conforme
RPIT-6315-W	BM3134-000	Dessin technique du produit	Australie, Nouvelle-Zélande et îles du Pacifique	Anglais	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7 – 32 mm, 7,6 – 39,2 mm	Polymère	23 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-621L-SV34W216TNA	BM8136-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-631O-SV44W306TAW	EN7524-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	7,6 – 39,2 mm, 7,6 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme
RPIT-321K-SV20W190TNA	ER2722-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 12 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	12 – 24,6 mm	Polymère	21 – 33 mm	1	Blindé	-	-	-
RPIT-521K-S27W190WNA	BM6649-000	Dessin technique du produit	Asie, Australie, Nouvelle-Zélande et îles du Pacifique, Europe, Moyen-Orient et Afrique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 24 kV	Taille 2	Fil de cuivre	Cuivre, Aluminium	7,6 – 24,6 mm	Polymère	21 – 39 mm	1	Blindé	-	Conforme aux exemptions	Conforme aux exemptions
RPIT-331N-SV32W275TNA	EK3569-000	Dessin technique du produit	Asie, Europe, Moyen-Orient et Afrique, Australie, Nouvelle-Zélande et îles du Pacifique, Amériques	Anglais, Allemand	Cale et bague de contact	≤ 36 kV, ≤ 42 kV	Taille 3	Fil de cuivre	Cuivre, Aluminium	17 – 39,2 mm, 17 – 32,5 mm	Polymère	26 – 50 mm	1	Blindé	-	Conforme aux exemptions	Conforme

Aperçu

Personnalisable avec point de détection de tension en option et composition de matériaux spéciaux pour les environnements difficiles.

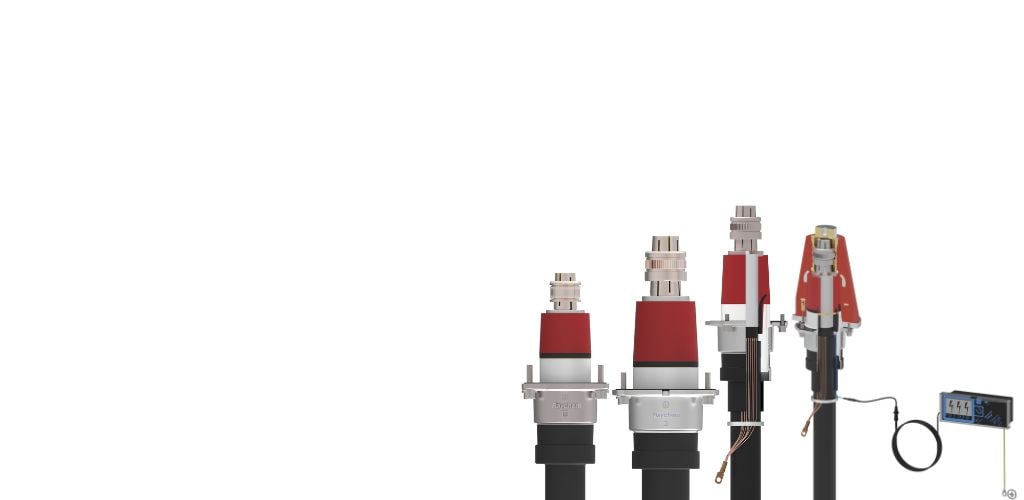

Nos extrémités embrochables Raychem RPIT sont conçues pour les conducteurs en aluminium ou en cuivre conformément à la norme CEI 60228 et sont compatibles avec les traversées de taille 2 (800 A) et de taille 3 (1 250 A) conformément aux normes EN 50180/EN 50181. Les séries de produits RPIT sont disponibles pour des tensions de système allant de 12 kV à 52 kV pour tout type de câble et sont conformes aux normes ENELEC HD 629.1.S2:2006- A1:2008 (jusqu’à 42 kV) et CEI 60840 (52 kV). De plus, les extrémités RPIT peuvent être personnalisées avec un point de détection de tension en option et une composition de matériau spéciale pour les environnements difficiles.

L’extrémité du cône intérieur intègre un système de contact de haute qualité qui assure une transmission fiable du courant entre le conducteur et le jeu de barres. Les interfaces électriques entre le cône de décharge de contrainte en silicone, le câble et la douille sont maintenues étanches à l'aide d'un élément à pression. Cet élément est logé dans le couvercle de protection, qui est rendu étanche grâce à une gaine thermorétractable.

Nous simplifions l’installation et le branchement des extrémités en utilisant des composants en silicone et en proposant un outil d’installation facile à manier, compatible avec les normes industrielles.

Principales caractéristiques

Élargissement de la gamme d’applications pour couvrir les câbles de 800 et 1000 mm² jusqu’à 42 kV avec des traversées de taille 3
Connexion blindée pour appareillage et transformateurs isolés au gaz jusqu’à 52 kV
Boîtier métallique, isolé hermétiquement et convenant à une utilisation extérieure
Point de détection de tension en option
Conçu pour être utilisé avec différents types de conducteurs conformément à la norme CEI 60228.
Entièrement compatible avec les traversées normalisées EN 50180 et EN 50181

Extrémités embrochables Raychem de TE

Améliorer la connectivité du réseau

Gamme de connecteurs séparables Raychem

Afficher tous les connecteurs séparables Raychem
Nos connecteurs séparables sont conçus pour optimiser les performances et résoudre vos problèmes de connexion d’appareillages et de transformateurs, pour les réseaux électriques CEI, IEEE et GB/T.

FAQ

Foire aux questions

Question : Quelle est la plage de tension couverte par les systèmes d’extrémités embrochables ?

Réponse : Notre RPIT Raychem pour traversées internes, taille 3, peut couvrir des tensions allant jusqu’à 52 kV (1 250 A) et les traversées internes, taille 2, couvrent jusqu’à 42 kV (800 A).

Question : Le RPIT de taille 3 peut-il être utilisé avec un câble de 1 000 mm² avec une tension jusqu’à 42 kV ?

Réponse : Oui, avec notre récente extension de gamme d’applications en 2021, TE peut couvrir un câble de 1 000 mm² jusqu’à 42 kV avec une taille 3. Auparavant, une traversée de taille 4 avec une tension de 72 kV était utilisée par les fabricants d’appareillage.

Question : Les systèmes d’extrémités embrochables ont-ils fait leurs preuves en matière de service sur le terrain ?

Réponse : Nos systèmes d’extrémités embrochables sont utilisés dans le monde entier depuis 2006 pour des applications dans le secteur du ferroviaire, de la production de pétrole et de gaz, mais aussi pour la production d’énergie éolienne.

Question : TE propose-t-elle une formation à l’installation de ses extrémités embrochables Raychem RPIT ?

Réponse : Oui, nos extrémités embrochables font partie de notre programme de formation sur les accessoires pour câbles. Pour en savoir plus sur notre programme de formation à l’installation, consultez TE.com/trainingcenter.

Question : Existe-t-il un outil spécifique pour installer les systèmes d’extrémités embrochables ?

Réponse : Oui, nous avons conçu une boîte à outils spécifique (ER0972-000) qui permet d’installer notre RPIT Raychem très facilement et très rapidement.

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Fonctionnement/Application

Certifié pour la construction navale et offshore Non
Type de produit Cône interne

Normes de l’industrie

Normes compatibles GB/T 12706.4-2008, HD629.1-S2, CENELEC HD 629.1

Disponibilité du produit

Disponibilité Europe, Moyen-Orient et Afrique, Asie, Amériques, Australie, Nouvelle-Zélande et îles du Pacifique, Mondial

Autre

Instructions d'installation Chinois, Anglais, Allemand
Conformité RoHS de l'UE Conforme, Conforme aux exemptions
Conformité aux VLE de l'UE Conforme, Conforme aux exemptions

Caractéristiques du type de produit

Type d'installation Cale et bague de contact, Cône interne
Série Taille 3, Taille 2
Type de blindage du câble Ruban de cuivre, Fil de cuivre
Avec blindage Blindé

Caractéristiques électriques

Classe de tension (kV) ≤ 52, ≤ 12, ≤ 36, ≤ 42, ≤ 17,5, ≤ 24

Caractéristiques du corps

Matériaux de conducteurs compatibles Aluminium, Cuivre
Matériau de l'isolant Polymère

Dimensions

Diamètres des conducteurs compatibles (mm) 7 – 32, 17 – 32,5, 13 – 39,2, 7,6 – 39,2, 15,5 – 39,2, 11 – 24,6, 17 – 39,2, 7 – 24,6, 13 – 32,5, 7,6 – 32,5, 7,6 – 24,6, 12 – 24,6
Diamètres des conducteurs compatibles (in) 0,299 – 0,968, 0,275 – 1,25, 0,511 – 1,27, 0,511 – 1,54, 0,669 – 1,27, 0,433 – 0,968, 0,61 – 1,54, 0,299 – 1,54, 0,299 – 1,27, 0,472 – 0,968, 0,669 – 1,54, 0,275 – 0,968
Diamètres d'isolant compatibles (mm) 50 – 53, 52 – 55, 35 – 37,5, 42 – 45, 23,5 – 36, 21 – 33, 23 – 50, 45 – 47,5, 26,5 – 30, 53 – 56, 28 – 31, 37 – 40, 26 – 40, 26 – 42,5, 36 – 39, 23,5 – 42, 21 – 39, 30 – 33, 26 – 50, 21 – 34,2, 23,5 – 26,5, 32 – 35, 33 – 36, 47 – 50, 26 – 29, 29 – 32, 42,5 – 45, 40 – 42,5
Diamètres de conducteurs compatibles (AWG/kcmil) 750, 2/0, 500, 250
Sections de conducteurs compatibles (mm²) 400, 150 – 630, 150, 70 – 630, 240, 95 – 400, 50 – 630, 500, 50 – 400, 70, 95, 50, 630, 300, 185, 800, 120 – 400, 120, 240 – 630

Fonctionnalités de configuration

Nombre de conducteur 3, 1

Numéro de référence

Référence interne TE CAT-RPIT

Documents associés

Fiches techniques et pages de catalogue

RAYCHEM PLUG-IN TERMINATIONS RPIT pdf Anglais

Extrémités embrochables Raychem

Caractéristiques du produit

Disponibilité : Europe, Moyen-Orient et Afrique, Asie, Amériques, Australie, Nouvelle-Zélande et îles du Pacifique, Mondial

Instructions d'installation : Chinois, Anglais, Allemand

Type d'installation : Cale et bague de contact, Cône interne

Classe de tension (kV): ≤ 52, ≤ 12, ≤ 36, ≤ 42, ≤ 17,5, ≤ 24

Série : Taille 3, Taille 2

Principales caractéristiques

Extrémités embrochables Raychem de TE

Améliorer la connectivité du réseau

Gamme de connecteurs séparables Raychem

Foire aux questions

Fonctionnement/Application

Certifié pour la construction navale et offshore Non

Type de produit Cône interne

Normes de l’industrie

Normes compatibles GB/T 12706.4-2008, HD629.1-S2, CENELEC HD 629.1

Disponibilité du produit

Disponibilité Europe, Moyen-Orient et Afrique, Asie, Amériques, Australie, Nouvelle-Zélande et îles du Pacifique, Mondial

Autre

Instructions d'installation Chinois, Anglais, Allemand

Conformité RoHS de l'UE Conforme, Conforme aux exemptions

Conformité aux VLE de l'UE Conforme, Conforme aux exemptions

Caractéristiques du type de produit

Type d'installation Cale et bague de contact, Cône interne

Série Taille 3, Taille 2

Type de blindage du câble Ruban de cuivre, Fil de cuivre

Avec blindage Blindé

Caractéristiques électriques

Classe de tension (kV) ≤ 52, ≤ 12, ≤ 36, ≤ 42, ≤ 17,5, ≤ 24

Caractéristiques du corps

Matériaux de conducteurs compatibles Aluminium, Cuivre

Matériau de l'isolant Polymère

Dimensions

Diamètres des conducteurs compatibles (mm) 7 – 32, 17 – 32,5, 13 – 39,2, 7,6 – 39,2, 15,5 – 39,2, 11 – 24,6, 17 – 39,2, 7 – 24,6, 13 – 32,5, 7,6 – 32,5, 7,6 – 24,6, 12 – 24,6

Diamètres des conducteurs compatibles (in) 0,299 – 0,968, 0,275 – 1,25, 0,511 – 1,27, 0,511 – 1,54, 0,669 – 1,27, 0,433 – 0,968, 0,61 – 1,54, 0,299 – 1,54, 0,299 – 1,27, 0,472 – 0,968, 0,669 – 1,54, 0,275 – 0,968

Diamètres de conducteurs compatibles (AWG/kcmil) 750, 2/0, 500, 250

Sections de conducteurs compatibles (mm²) 400, 150 – 630, 150, 70 – 630, 240, 95 – 400, 50 – 630, 500, 50 – 400, 70, 95, 50, 630, 300, 185, 800, 120 – 400, 120, 240 – 630

Fonctionnalités de configuration

Nombre de conducteur 3, 1

Numéro de référence

Référence interne TE CAT-RPIT

Fiches techniques et pages de catalogue
