Micro-Thermocouple, Modèle 60x
- MEAS
Les micro-thermocouples (MTC) de TE Connectivity (TE) sont des thermocouples flexibles à jauge fine utilisés chaque fois que des mesures de température rapides et précises sont nécessaires.
Caractéristiques du produit
-
Plage de température de fonctionnement : -40 – 180 °C [ ’-40 – 360 °F ]
-
Boîtier du capteur : Bobine
-
Longueur (mm): 1803,4, 1828.8
-
Longueur (in): 71, 72
-
Largeur (mm): .2, 0,15
-
Largeur (in): 0,008, 0,006
-
Type de thermocouple : T
Aperçu

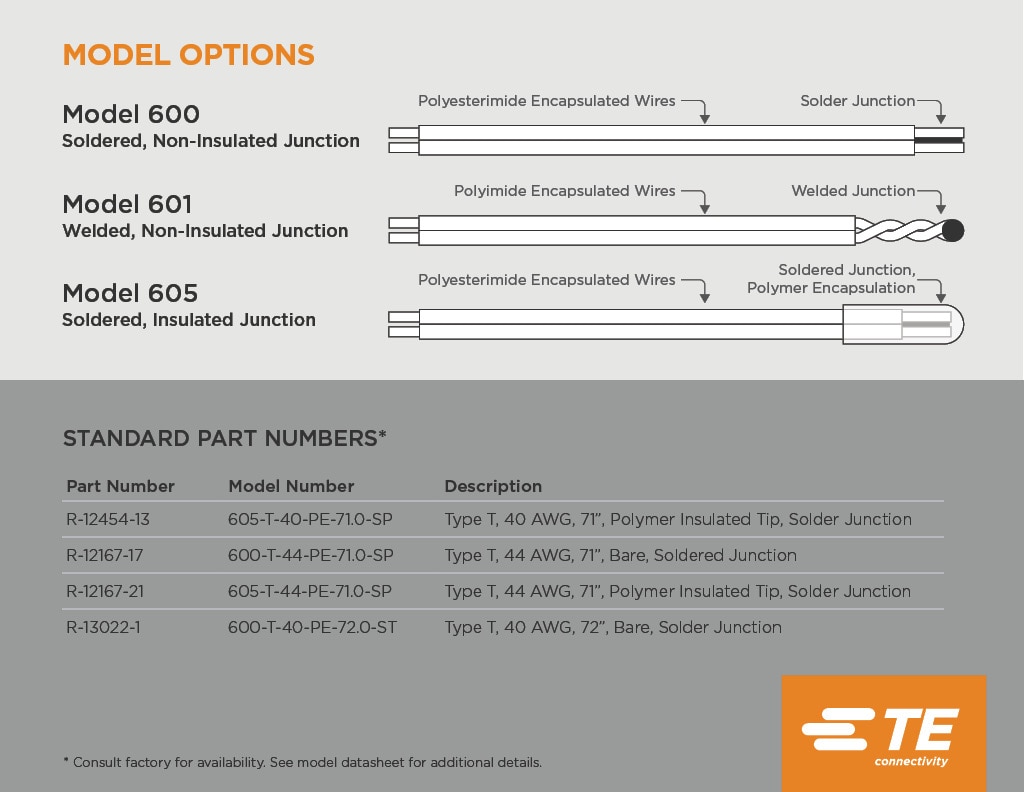

Conception des micro-thermocouples
- Options et conception de pointes flexibles et ultra-minces : faible masse thermique pour une influence minimale sur la température de l’objet
- Précision supérieure : la meilleure précision de l’industrie pour des performances maximales même dans les environnements les plus complexes.
- Réponse rapide : convient aux applications où les changements de température doivent être détectés rapidement
- Fabrication adaptable et avancée : les processus de TE Connectivity proposent des offres uniques et des capacités avancées
Micro-Thermocouples (MTC)
Le saviez-vous ?
- Le temps de réponse des MTC est de quelques fractions de seconde, ce qui les rend adaptés aux applications où des changements de température rapides doivent être détectés.
- Le fil de thermocouple de type T étant non magnétique, il peut être utilisé sans problème dans des environnements magnétiques.
- Les limites spéciales d’erreur définissent l’interchangeabilité du thermocouple, qui est la plus grande des deux valeurs suivantes : 0,5°C ou 0,4% pour le type T.
- Les joints soudés sont une option supplémentaire pour les types de fils de thermocouple par rapport aux joints brasés.
- Pour que les MTC fournissent des mesures précises, un fil en alliage doit être utilisé pour connecter un capteur thermocouple à l’instrument de mesure de la température.
- Le polyesterimide est le matériau d’isolation préféré pour les fils de thermocouple de type T, car il adhère bien aux deux branches du thermocouple et est mécaniquement robuste.
- Le temps de réponse d’un thermocouple dépend du milieu d’immersion, du diamètre du fil, du type d’alliage et de la température de l’application. Encapsuler la jonction du thermocouple ralentit légèrement le temps de réponse.
- La technologie d’encapsulation innovante de TE est fabriquée à partir d’un polymère biocompatible et est disponible en version standard et dans des longueurs et épaisseurs personnalisables.
- La température nominale maximale pour l’isolation en polyesterimide est de 180 °C.
- La température nominale maximale pour l’isolation en polyimide est de 240 °C.
- Les thermocouples microtubes sont disponibles avec une grande variété de boîtiers en acier inoxydable de qualité médicale.
Applications recommandées
| Application | Caractéristique | Avantages |
|---|---|---|
| Traitement par ablation | Les micro-thermocouples surveillent la température, la durée et la propagation de la chaleur aux tissus environnants | Permet l’ablation de la tumeur tout en protégeant les tissus avoisinants. |
| Le MTC présente le profil le plus petit, la géométrie la plus précise et l’assemblage le plus facile pour les fabricants de dispositifs médicaux. | Assure la meilleure performance et le meilleur contrôle pour le chirurgien tout en maintenant les coûts de fabrication à un niveau bas | |
| Rétrécissement des tissus | Format très petits, AWG#36 to AWG#44. Peut être utilisé pour le traitement des varices | Un cathéter RF est introduit dans la veine et le vaisseau est chauffé par l’énergie de la RF lorsque le cathéter est retiré, ce qui provoque l’affaissement de la veine |
| Temps de réponse rapide et retour de température précis | La grande flexibilité et le très petit diamètre du micro-thermocouple permettent un traitement sur de très petits vaisseaux | |
| Microélectroniques | Petite taille et faible épaisseur | S’insère dans les espaces restreints et sous les composants produisant de la chaleur |
| Construction robuste : protège l’élément de détection et offre des années de fonctionnement fiable | Convient à une large gamme d’applications industrielles | |
| Dispositifs mécaniques (roulements) | Matériaux conformes aux normes industrielles – type K et type T | Permet l’utilisation de produits et de conceptions d’interface standard |
| Disponible en jonctions soudées ou brasées | Capacité de détecter de très petits niveaux de signaux acoustiques |
Ressources
Caractéristiques
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Boîtier du capteur Bobine
-
Type de thermocouple T
-
Type de fil/revêtement Polyesterimide
Fixation mécanique
-
Longueur du fil (mm) 1803,4, 1828,8
-
Longueur du fil (in) 71, 72
Dimensions
-
Longueur (mm) 1803,4, 1828.8
-
Longueur (in) 71, 72
-
Largeur (mm) 0,15, .2
-
Largeur (in) 0,008, 0,006
-
Hauteur (mm) 0,1, 0,08
-
Hauteur (in) 0,003, .004
Conditions d’utilisation
-
Plage de température de fonctionnement -40 – 180 °C [ ’-40 – 360 °F ]
-
Valeurs limites d'erreur/précision de la température Limites d’erreur spéciales +/- .5C, Limites standard / +- 1 °C
Autre
-
Jonction de mise à la terre Sans mise à la terre, Mis à la terre
Numéro de référence
-
Référence interne TE CAT-TCS0018
