Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

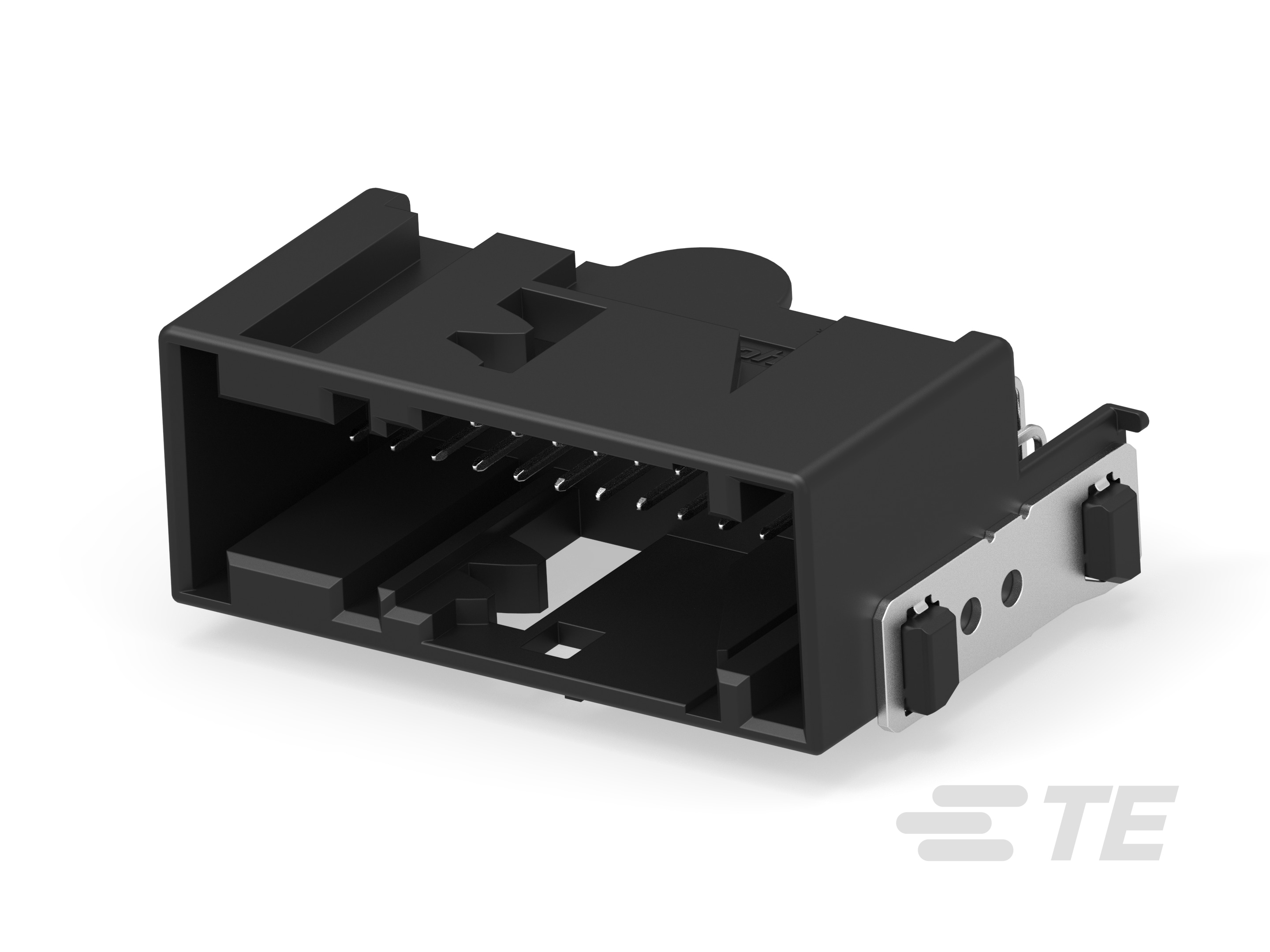

• Embase mixte et hybride : Non

• Type d'embase : Entièrement renforcé

• Étanche : Non

• Système de connecteur : Fil à carte

• Type d'assemblage de connecteur : Embase de montage pour circuit imprimé

• Se connecte à/au : Circuit imprimé

• Orientation du montage pour circuit imprimé : Horizontal

• Nombre de positions : 26

• Nombre de rangées : 2

• Couleur principale : Noir

• Code de détrompage et connecteur : AE

• Largeur de la languette d'accouplement : .64 mm [ .025 in ]

• Matériau du placage de la surface de contact : Étain (Sn)

• Type de contact : Broche

• Épaisseur de la languette d'accouplement : .64 mm [ .025 in ]

• Taille du contact : .64mm

• Trous de montage : Sans

• Type de retenue pour montage PCB : Tige de soudure

• Support de montage pour PCB : Avec

• Alignement du montage PCB : Avec

• Type de montage : Montage sur carte

• Alignement de l'accouplement : Avec

• Axe central (pas) : 2.54 mm [ .1 in ]

• Hauteur par rapport au PCB : 16.86 mm [ .663 in ]

• Largeur du connecteur : 29.2 mm [ 1.15 in ]

• Longueur du connecteur : 45.98 mm [ 1.81 in ]

• Blindé : Non

• Processus de soudure : Soudure par refusion
