Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

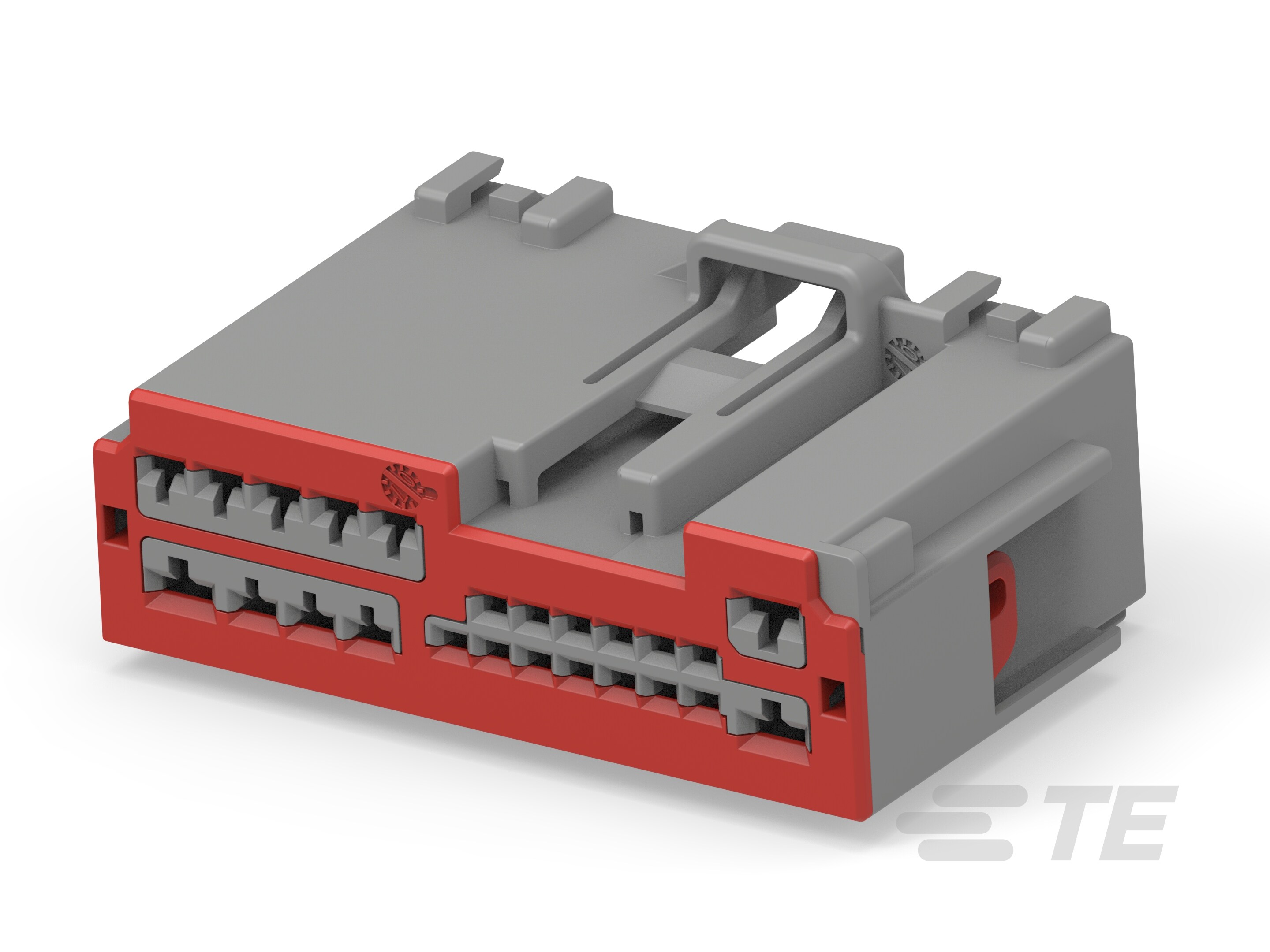

Caractéristiques du type de produit
-
Forme du connecteur :
Rectangulaire
-
Type de boîtier et de connecteur :
Boîtier pour bornes femelles
-
Étanche :
Non
-
Système de connecteur :
Fil à fil
-
Connecteur mixte et hybride :
Oui
-
Se connecte à/au :
Fil et câble
-
Système de verrouillage principal :
Sur la borne
Fonctionnalités de configuration
-
Nombre de positions :
24
-
Nombre de rangées :
3
Caractéristiques électriques
-
Tension nominale (V):
12, 24, 48
-
Tension de fonctionnement (VAC):
14
Caractéristiques du corps
-
Couleur principale :
Gris
-
Angle de sortie du câble :
180°
-
Code de détrompage et connecteur :
A
Fonctionnalités de contact
-
Largeur de la languette d'accouplement (mm):
.63, 1.5, 2.8
-
Largeur de la languette d'accouplement (in):
.025, .06, .11
-
Type de contact :
Connecteur
-
Taille du contact :
.64mm, 2.8 mm, 1.5 mm
-
Courant nominal du contact (max) (A):
7.5, 10, 30
Fixation mécanique
-
Serre-câble :
Sans
-
Assurance de position des bornes :
Oui
-
Type de montage :
Montage sur câble (suspension libre)
-
Alignement de l'accouplement :
Avec
-
Type d'alignement de l'accouplement :
Clavette
Caractéristiques du boîtier
-
Axe central (pas) (mm):
2.54, 3.5, 4.45
-
Axe central (pas) (in):
.1, .138, .175
-
Matériau du boîtier :
PA GF
Dimensions
-
Longueur :
29.6 mm [ 1.165 in ]
-
Hauteur du connecteur :
19.9 mm [ .783 in ]
-
Largeur :
46.33 mm [ 1.824 in ]
Conditions d’utilisation
-
Plage de température de fonctionnement :
-40 – 130 °C [ -40 – 266 °F ]
-
Température de fonctionnement (max) :
130 °C [ 266 °F ]
Fonctionnement/Application
-
Application du circuit :
Électricité et signaux
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte
-
Quantité par emballage :
504
Autre
-
Réparable :
Oui
-
Fonction d'assurance de position :
Non
