Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

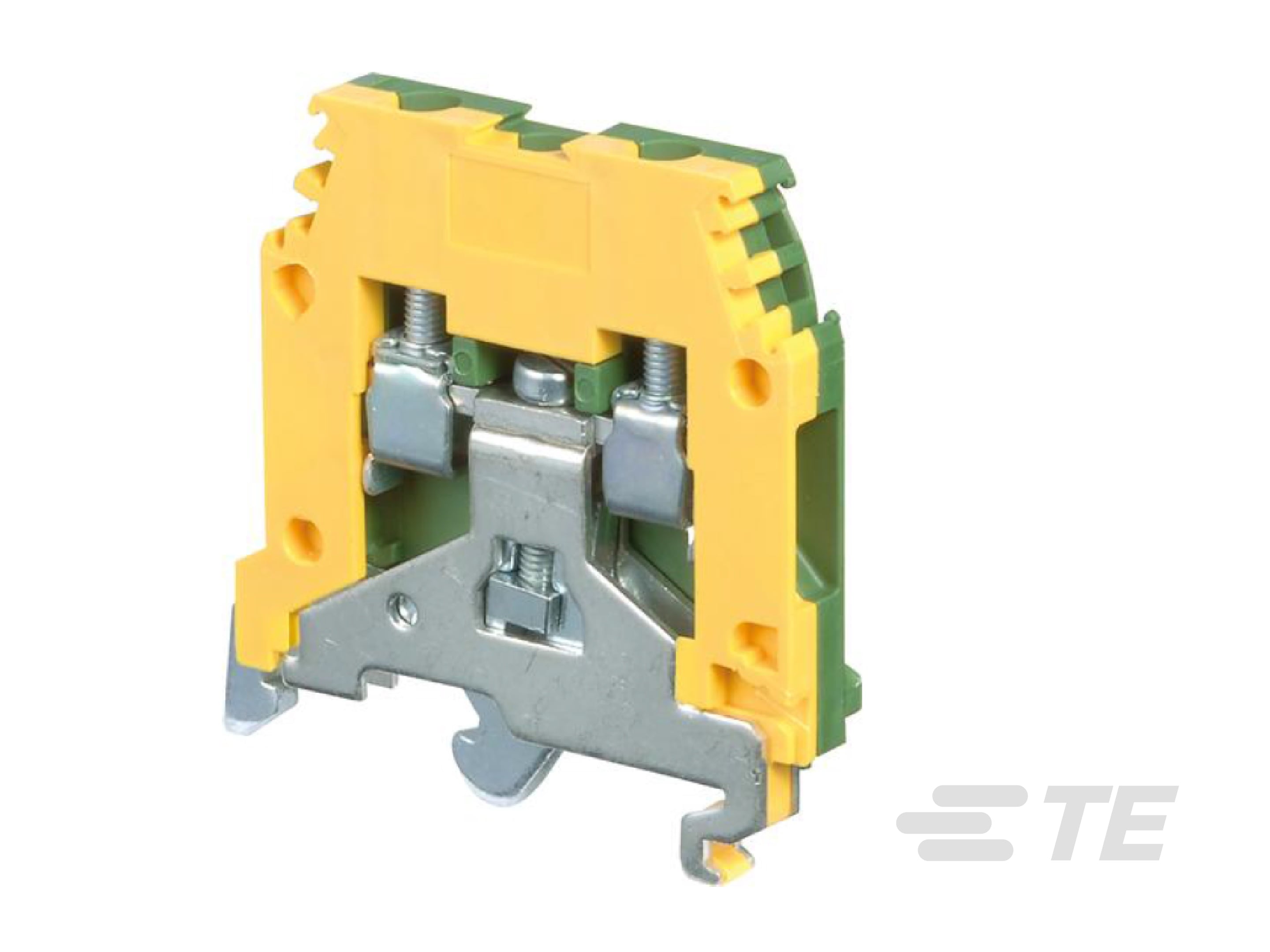

• Fonction du bloc : Mise à la terre

• Nombre de positions : 2

• Nombre de circuits : 1

• Nombre de pôles : 2

• Type de gabarit : A4

• Nombre d'étages : 1

• Type de produit : Bloc de jonction vissé

• Couleur principale : Vert et jaune

• Poids : 21 g [ .741 oz ]

• Pas du produit : 6 mm [ .235 in ]

• Dimension du fil (AWG): 10

• Dimension du fil (mm²): 4

• Hauteur : 44.5 mm [ 1.752 in ]

• Longueur : 40.5 mm [ 1.594 in ]

• Largeur : 6 mm [ .235 in ]

• Capacité du circuit principal - 1 conducteur flexible par connexion à ressort (mm²): .22 – 4

• Capacité du circuit principal - 1 conducteur rigide multibrin par connexion vissée (mm²): .2 – 4

• Longueur de dénudage du fil : 9.5 mm [ .374 in ]

• Taille de l'outil : 4 mm [ .157 in ]

• Profondeur : 40.5 mm [ 1.594 in ]

• Méthode de raccordement au fil ou au câble : Borne à vis

• Application du circuit : Signal

• Type de montage : Rail DIN

• Couple de serrage (in-lbs): 4.4

• Couple de serrage (Nm): .5

• Type de montage sur rail DIN : TH35-15, TH35-7.5, G32

• Plage de température de fonctionnement : -55 – 110 °C [ -67 – 230 °F ]

• Plage de température d'installation : -5 – 40 °C [ 23 – 104 °F ]

• Conformité RoHS de l'UE : Conforme aux exemptions

• Conformité aux VLE de l'UE : Conforme aux exemptions

• Courant de courte durée admissible à 1s (A): 480

• Matériau du boîtier : Polyamide 6.6
