Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

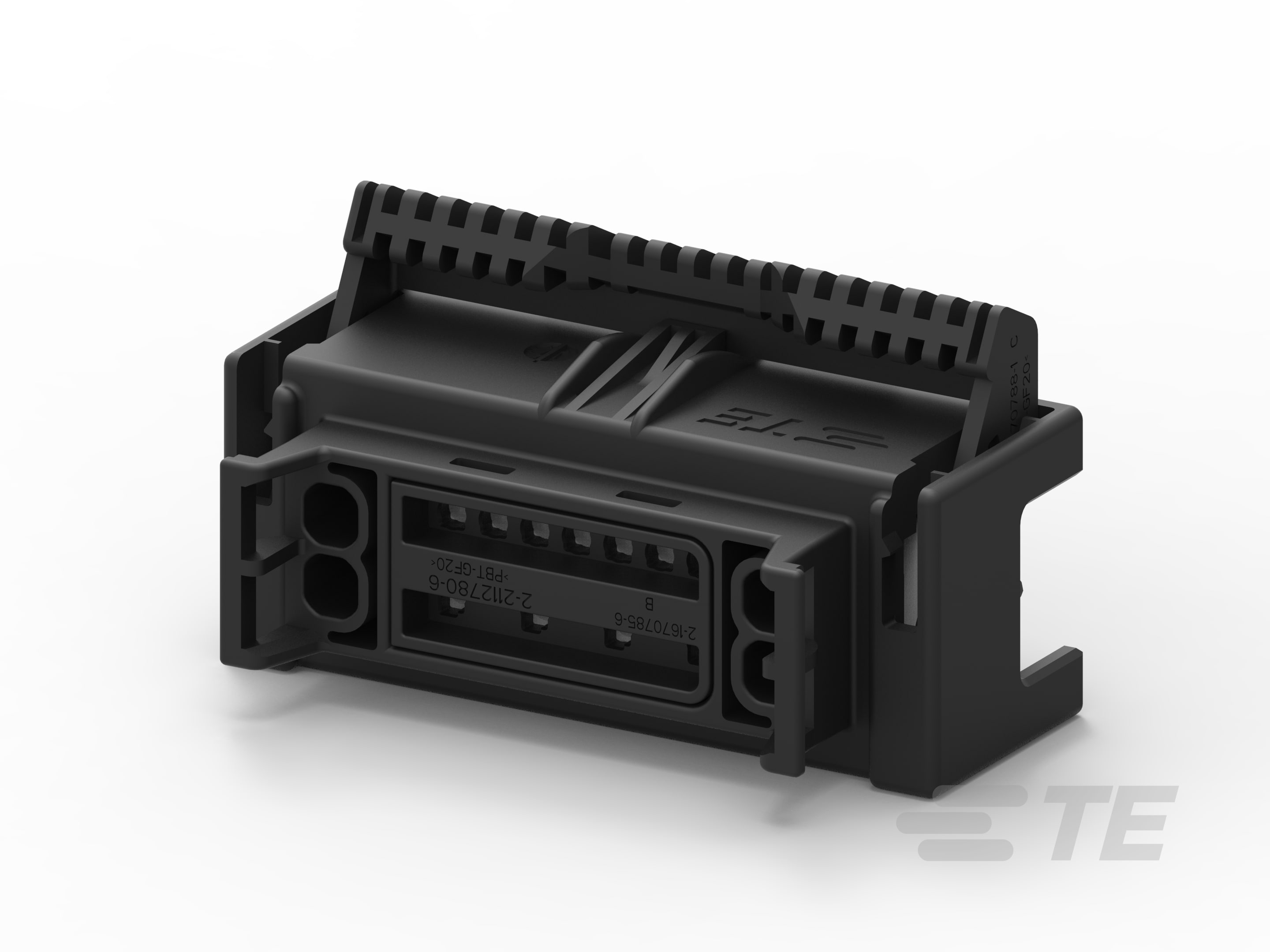

• Forme du connecteur : Rectangulaire

• Type de boîtier et de connecteur : Boîtier pour bornes femelles

• Étanche : Oui

• Système de connecteur : Fil à carte, Fil à fil

• Connecteur mixte et hybride : Oui

• Se connecte à/au : Fil et câble

• Système de verrouillage principal : Intégré dans le boîtier

• Position de la cavité vide : 12, 14, 16

• Nombre de positions : 15

• Nombre de rangées : 2

• Tension nominale (V): 50

• Tension de fonctionnement (VDC): 50

• Couleur principale : Noir

• Angle de sortie du câble : 90°

• Code de détrompage et connecteur : A

• Largeur de la languette d'accouplement (mm): 1.2, 2.8

• Largeur de la languette d'accouplement (in): .047, .11

• Type de contact : Connecteur

• Taille du contact : 1.2mm, 2.8 mm

• Serre-câble : Sans

• Assurance de position des bornes : Non

• Type de montage : Montage sur câble (suspension libre)

• Alignement de l'accouplement : Avec

• Type d'alignement de l'accouplement : Clavette

• Axe central (pas) : 3.5 mm [ .138 in ]

• Matériau du boîtier : PBT GF

• Longueur : 60.3 mm [ 2.37 in ]

• Hauteur du connecteur : 24 mm [ .944 in ]

• Largeur : 37.1 mm [ 1.46 in ]

• Espacement de ligne à ligne (mm): 5.5, 6.3

• Espacement de ligne à ligne (in): .216, .248

• Plage de température de fonctionnement : -40 – 130 °C [ -40 – 266 °F ]

• Température de fonctionnement (max) : 130 °C [ 266 °F ]

• Application du circuit : Électricité et signaux

• Compatible avec les produits conformes aux normes ou à la réglementation des agences : DIN IEC 512

• Indice IP : IPX9K

• Type de conditionnement : Boîte

• Quantité par emballage : 320
