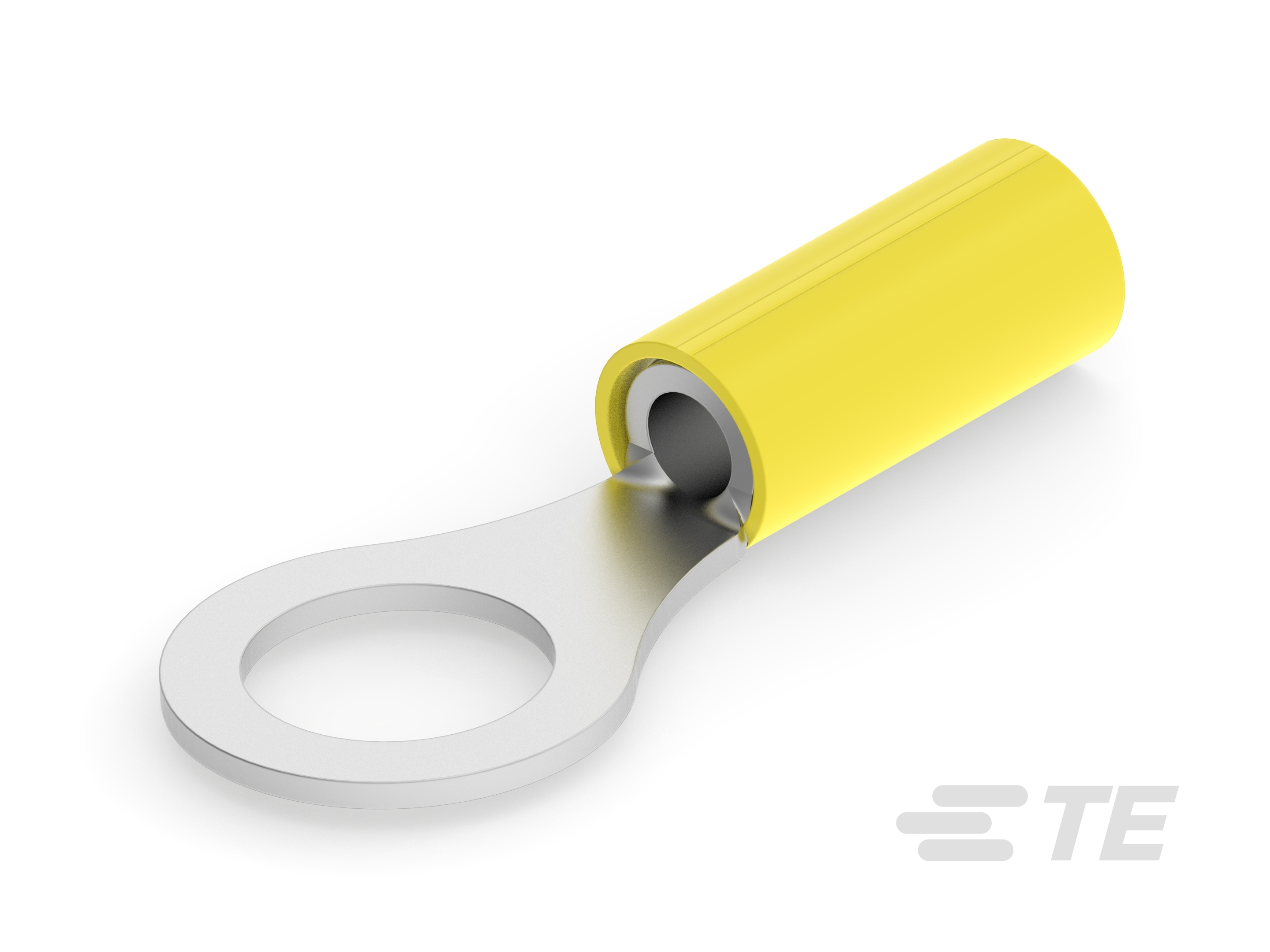

2-320577-1
Closed Ring Tongue Terminal, 12 AWG, 3/8 Stud Size, 9.53 mm [.375 in] Stud Diameter, Closed Barrel, Straight, Tin, Partially Insulated, PIDG
2-320577-1
Closed Ring Tongue Terminal, 12 AWG, 3/8 Stud Size, 9.53 mm [.375 in] Stud Diameter, Closed Barrel, Straight, Tin, Partially Insulated, PIDG
-
- PIDG
- Numéro de référence interne TE : 2-320577-1
- Description interne de TE : TERMINAL,PIDG R IR 12 3/8
- Spécifications militaires : M7928/1-61, CLASS 1
- Tous Cosses rondes PIDG (411)
-
Type de conditionnement : Pièce détachée
-
Plage de température de fonctionnement : 105 °C [ 221 °F ]
-
Longueur : 35.92 mm [ 1.414 in ]
-
Épaisseur de la languette : .79 mm [ .031 in ]
-
Diamètres d'isolant compatibles : 2.41 – 5.08 mm [ .095 – .2 in ]
Documents
Dessins techniques de produits
- TERMINAL, RING TONGUE, PIDG (12-10 AWG) PIDG IR (12 & 10 AWG) ENG_CD_320577_P4.pdf Anglais
Fichiers CAO
-
Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
- PDF 3D 3D_CVM_CVM_2-320577-1_U.pdf 3D
- Aperçu du produit ENG_CVM_CVM_2-320577-1_U.2d_dxf.zip Anglais
- ENG_CVM_CVM_2-320577-1_U.3d_igs.zip Anglais
- ENG_CVM_CVM_2-320577-1_U.3d_stp.zip Anglais
Approbations des agences
- Certificat CSA ENG_AAD_CSA_164196_6223_1437861_B.pdf Anglais
