Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

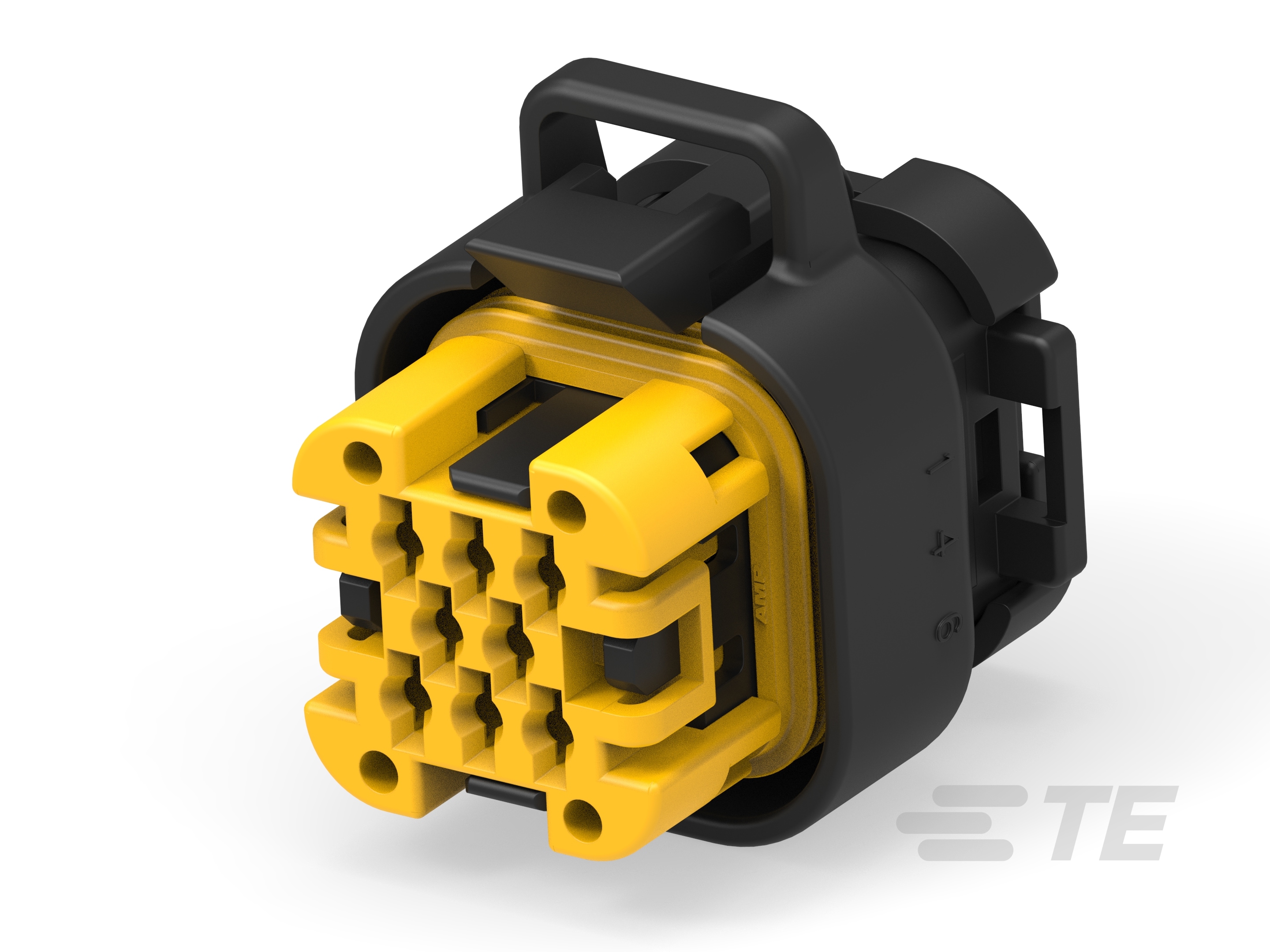

Caractéristiques du type de produit
-
Système de connecteur :
Fil à carte
-
Type de boîtier et de connecteur :
Boîtier pour bornes femelles
-
Étanche :
Oui
-
Se connecte à/au :
Fil et câble
-
Système de verrouillage principal :
Intégré dans le boîtier
-
Forme du connecteur :
Rectangulaire
-
Connecteur mixte et hybride :
Non
Fonctionnalités de configuration
-
Nombre de positions :
8
-
Nombre de rangées :
3
Caractéristiques du boîtier
-
Axe central (pas) :
4 mm [ .157 in ]
Fonctionnalités de contact
-
Diamètre de la broche d'accouplement :
1.3 mm [ .051 in ]
-
Courant nominal du contact (max) (A):
17
-
Type de contact :
Support
-
Taille du contact :
AMPSEAL 1.3 mm
Caractéristiques du corps
-
Couleur principale :
Noir
-
Code de détrompage et connecteur :
1
-
Angle de sortie du câble :
180°
Fonctionnement/Application
-
Application du circuit :
Puissance
Fixation mécanique
-
Type de montage :
Montage sur câble (suspension libre)
-
Alignement de l'accouplement :
Avec
-
Type d'alignement de l'accouplement :
Clavette
-
Assurance de position des bornes :
Oui
-
Serre-câble :
Ajouter par accessoire
Conditions d’utilisation
-
Température de fonctionnement (max) :
105 °C [ 221 °F ]
-
Plage de température de fonctionnement :
-40 – 105 °C [ -40 – 221 °F ]
Caractéristiques électriques
-
Tension nominale (V):
250
-
Tension de fonctionnement (VDC):
250
Autre
-
Fonction d'assurance de position :
Non
-
Conformité RoHS de l'UE :
Conforme
-
Conformité aux VLE de l'UE :
Conforme
Normes de l’industrie
-
Indice d'inflammabilité UL :
UL 94V-0
-
Indice IP :
IP67
Caractéristiques de l’emballage
-
Quantité par emballage :
280
-
Type de conditionnement :
Boîte et plateau
