Consultez les produits ci-dessous pour voir les prix détaillés

Boîtiers de prise AMPSEAL

AMPSEAL

Les boîtiers de prise AMPSEAL sont étanches à l’environnement et disponibles en 8, 14, 23 et 35 cavités. Ils accueillent des contacts de taille 1,3 mm (jusqu’à 17 ampères en or, jusqu’à 8 ampères en étain) et sont dotés d’un verrou intégré pour l’accouplement.

Plus Moins

Caractéristiques du produit

Type de conditionnement : Plateau, Emballage, Plateau/boîte, Boîte et plateau
Plage de température de fonctionnement (°C): -40 – 105, -40 – 125
Plage de température de fonctionnement (°F): -40 – 221, -40 – 257
Couleur principale : Bleu, Gris, Orange, Noir, Naturel
Diamètre de la broche d'accouplement (mm): 1.3
Diamètre de la broche d'accouplement (in): .05, .051
Axe central (pas) (mm): 4
Axe central (pas) (in): .16, .157

Disponible depuis

Produit	N° de pièce TE	Documents	Système de connecteur	Nombre de positions	Type de boîtier et de connecteur	Axe central (pas)	Diamètre de la broche d'accouplement	Couleur principale	Courant nominal du contact (max)	Application du circuit	Température de fonctionnement (max)	Tension nominale	Fonction d'assurance de position	Code de détrompage et connecteur	Plage de température de fonctionnement
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 5	2371883-5	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Bleu	-	-	105 °C	-	Oui	5	-40 – 105 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	776164-1	Dessin technique du produit PDF 3D	Fil à appareil	35	Fiche	4 mm	1.3 mm	Noir	17 A	Puissance	125 °C	250 V	Non	A	-40 – 125 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 5	2371884-5	Dessin technique du produit PDF 3D	Fil à carte	23	Boîtier pour bornes femelles	4 mm	1.3 mm	Bleu	-	-	105 °C	250 V	Oui	5	-40 – 105 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 4	2371885-4	Dessin technique du produit PDF 3D	Fil à carte	35	Boîtier pour bornes femelles	4 mm	1.3 mm	Gris	8 A	-	105 °C	-	Oui	4	-40 – 105 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 4	2371883-4	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Gris	-	-	105 °C	-	Oui	4	-40 – 105 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	776273-1	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Noir	17 A	Puissance	125 °C	-	Oui	1	-40 – 125 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	2371883-2	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Naturel	-	-	105 °C	-	Oui	2	-40 – 105 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 6	2371885-6	Dessin technique du produit PDF 3D	Fil à carte	35	Boîtier pour bornes femelles	4 mm	1.3 mm	Orange	8 A	-	105 °C	-	Oui	6	-40 – 105 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 5	770680-5	Dessin technique du produit PDF 3D	Fil à carte	23	Fiche	4 mm	1.3 mm	Bleu	17 A	Puissance	125 °C	250 V	Non	D	-40 – 125 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 5	2371885-5	Dessin technique du produit PDF 3D	Fil à carte	35	Boîtier pour bornes femelles	4 mm	1.3 mm	Bleu	8 A	-	105 °C	-	Oui	5	-40 – 105 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	770680-1	Dessin technique du produit PDF 3D	Fil à carte	23	Fiche	4 mm	1.3 mm	Noir	17 A	Puissance	125 °C	250 V	Non	A	-40 – 125 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 4	770680-4	Dessin technique du produit PDF 3D	Fil à carte	23	Fiche	4 mm	1.3 mm	Gris	17 A	Puissance	125 °C	250 V	Non	C	-40 – 125 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 6	776164-6	Dessin technique du produit PDF 3D	Fil à carte	35	Fiche	4 mm	1.3 mm	Orange	17 A	Puissance	125 °C	250 V	Non	E	-40 – 125 °C
8POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	776286-1	Dessin technique du produit PDF 3D	Fil à carte, Fil à panneau	8	Fiche	4 mm	1.3 mm	Noir	17 A	Puissance	125 °C	-	Non	2, 4	-40 – 125 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 4	776273-4	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Gris	17 A	Puissance	125 °C	-	Oui	4	-40 – 125 °C
8POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	2371882-1	Dessin technique du produit PDF 3D	Fil à carte	8	Boîtier pour bornes femelles	4 mm	1.3 mm	Noir	17 A	Puissance	105 °C	250 V	Non	1	-40 – 105 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	2371883-1	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Noir	-	-	105 °C	-	Oui	1	-40 – 105 °C
8POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	776286-2	Dessin technique du produit PDF 3D	Fil à carte, Fil à panneau	8	Fiche	4 mm	1.3 mm	Naturel	17 A	Puissance	125 °C	-	Non	3, 1	-40 – 125 °C
8POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	2371882-2	Dessin technique du produit PDF 3D	Fil à carte	8	Boîtier pour bornes femelles	4 mm	1.3 mm	Naturel	17 A	Puissance	105 °C	250 V	Non	2	-40 – 105 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	2371884-2	Dessin technique du produit PDF 3D	Fil à carte	23	Boîtier pour bornes femelles	4 mm	1.3 mm	Naturel	-	-	105 °C	250 V	Oui	2	-40 – 105 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	2371885-1	Dessin technique du produit PDF 3D	Fil à carte	35	Boîtier pour bornes femelles	4 mm	1.3 mm	Noir	8 A	-	105 °C	-	Oui	1	-40 – 105 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	770680-2	Dessin technique du produit PDF 3D	Fil à carte	23	Fiche	4 mm	1.3 mm	Naturel	17 A	Puissance	125 °C	250 V	Non	B	-40 – 125 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	770680-3	Dessin technique du produit PDF 3D	Fil à carte	23	Fiche	4 mm	1.3 mm	Noir	-	Puissance	125 °C	250 V	Non	-	-40 – 125 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	2371885-2	Dessin technique du produit PDF 3D	Fil à carte	35	Boîtier pour bornes femelles	4 mm	1.3 mm	Naturel	8 A	-	105 °C	-	Oui	2	-40 – 105 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 4	2371884-4	Dessin technique du produit PDF 3D	Fil à carte	23	Boîtier pour bornes femelles	4 mm	1.3 mm	Gris	-	-	105 °C	250 V	Oui	4	-40 – 105 °C
23POS,AMPSEAL,SOC HSG ASSY,SLD,COD 1	2371884-1	Dessin technique du produit PDF 3D	Fil à carte	23	Boîtier pour bornes femelles	4 mm	1.3 mm	Noir	-	-	105 °C	250 V	Oui	1	-40 – 105 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	776164-2	Dessin technique du produit PDF 3D	Fil à carte	35	Fiche	4 mm	1.3 mm	Naturel	17 A	Puissance	125 °C	250 V	Non	B	-40 – 125 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 4	776164-4	Dessin technique du produit PDF 3D	Fil à carte	35	Fiche	4 mm	1.3 mm	Gris	17 A	Puissance	125 °C	250 V	Non	C	-40 – 125 °C
35POS,AMPSEAL,SOC HSG ASSY,SLD,COD 5	776164-5	Dessin technique du produit PDF 3D	Fil à carte	35	Fiche	4 mm	1.3 mm	Bleu	17 A	Puissance	125 °C	250 V	Non	D	-40 – 125 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2	776273-2	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Naturel	17 A	Puissance	125 °C	-	Oui	2	-40 – 125 °C
14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 5	776273-5	Dessin technique du produit PDF 3D	Fil à carte	14	Boîtier pour bornes femelles	4 mm	1.3 mm	Bleu	17 A	Puissance	125 °C	-	Oui	5	-40 – 125 °C

Aperçu

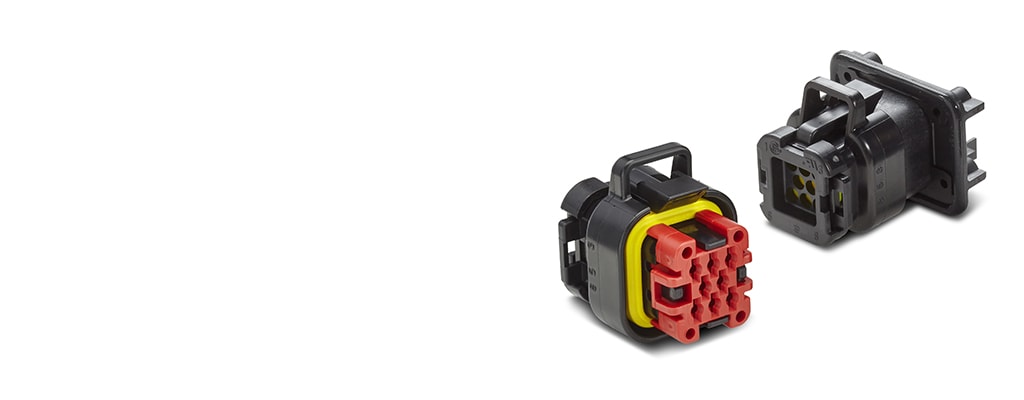

Les boîtiers de prise AMPSEAL sont disponibles en plusieurs options de couleurs pour faciliter le raccordement.

Boîtiers pour prise femelle

AMPSEAL

Le système de connecteurs AMPSEAL offre des boîtiers de prises capables de résister à des températures et à une humidité extrêmes, y compris à des hautes températures allant jusqu’à 125 °C avec des contacts plaqués or.

Ce système est conçu pour les applications électriques sur le moteur ou la transmission, sous le capot, pour les unités de commande de puissance, les tabliers, sur le châssis ou dans la cabine des véhicules utilitaires lourds.

Caractéristiques clés des boîtiers de prise AMPSEAL

Convient aux contacts de 1,3 mm (jusqu’à 17 ampères en or, jusqu’à 8 ampères en étain).
16-24 AWG (1,25-0,20 mm²)
Agencements à 8, 14, 23 et 35 cavités
Montage pour circuit imprimé
Boîtier thermoplastique, rectangulaire
Verrou intégré pour l’accouplement
Le verrou à clavette intégré garantit l’alignement et le maintien du contact
Accessoires disponibles : décharge de câble, CPA

Autres produits AMPSEAL

VOIR TOUS LES PRODUITS AMPSEAL

FAQ

Foire aux questions

Q : Qu’est-ce qu’un connecteur AMPSEAL ?

R : Les connecteurs AMPSEAL offrent une fiabilité à toute épreuve et une étanchéité à l’environnement. Ils sont disponibles dans des fiches de câble et des embases pour montage sur carte PCB conçues pour résister aux applications sous le capot à haute température.

Q : Quelles sont les applications appropriées pour les connecteurs AMPSEAL ?

R : Poids lourds, bus, véhicules tout terrain, BTP, agriculture, exploitation minière, véhicules de secours, sylviculture, chariot élévateur, loisirs, marine, motos, production d’énergie.

CONSULTEZ LA FAQ SUR LES CONNECTEURS AMPSEAL

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Se connecte à/au Fil et câble
Forme du connecteur Rectangulaire
Étanche Oui
Type de boîtier et de connecteur Boîtier pour bornes femelles, Fiche
Système de connecteur Fil à carte, Fil à appareil, Fil à panneau
Système de verrouillage principal Intégré dans le boîtier
Connecteur mixte et hybride Non

Fonctionnalités de configuration

Nombre de positions 8, 14, 23, 35
Position de la cavité vide 6
Nombre de rangées 3

Caractéristiques électriques

Tension de fonctionnement (VAC) 250
Tension de fonctionnement (VDC) 159, 250
Tension nominale (V) 250

Caractéristiques du corps

Couleur principale Bleu, Gris, Orange, Noir, Naturel
Angle de sortie du câble 180°
Code de détrompage et connecteur E, 4, A, 5, 6, 1, B, 2, C, 3, D

Fonctionnalités de contact

Diamètre de la broche d'accouplement (mm) 1.3
Diamètre de la broche d'accouplement (in) .05, .051
Taille du contact 1.3 mm, AMPSEAL 1.3 mm
Courant nominal du contact (max) (A) 8, 17
Type de contact Support

Fixation mécanique

Serre-câble Ajouter par accessoire, Sans
Assurance de position des bornes Oui, Non
Type d'alignement de l'accouplement Clavette
Type de montage Montage sur câble (suspension libre)
Alignement de l'accouplement Avec

Caractéristiques du boîtier

Axe central (pas) (mm) 4
Axe central (pas) (in) .157, .16
Matériau du boîtier PBT, PBT GF

Dimensions

Longueur (mm) 27.4, 35.4, 47.4, 63.4
Longueur (in) 1.08, 1.394, 1.866, 2.496
Hauteur du connecteur (mm) 34.5, 34.6
Hauteur du connecteur (in) 1.35, 1.362
Espacement de ligne à ligne 4 mm [ .157 in ]
Largeur (mm) 33.6, 38.3
Largeur (in) 1.323, 1.5

Conditions d’utilisation

Plage de température de fonctionnement (°C) -40 – 105, -40 – 125
Plage de température de fonctionnement (°F) -40 – 221, -40 – 257
Température de fonctionnement (max) (°C) 105, 125
Température de fonctionnement (max) (°F) 221, 257

Fonctionnement/Application

Application du circuit Puissance

Normes de l’industrie

Indice d'inflammabilité UL UL 94V-0
Indice IP IP6K7, IP69K, IP67, IP6K9K

Caractéristiques de l’emballage

Type de conditionnement Plateau, Emballage, Plateau/boîte, Boîte et plateau
Quantité par emballage 28, 56, 280

Autre

Fonction d'assurance de position Oui, Non
Réparable Oui

Numéro de référence

Référence interne TE CAT-AM78-CH8172

Documents associés

Catalog

Série de connecteurs AMPSEAL (en anglais) Les connecteurs AMPSEAL sont conçus pour les applications de câble à carte dans les environnements difficiles. Ces connecteurs étanches pour garantir fiabilité et robustesse sont disponibles dans des fiches de câble et des embases de montage de cartes de circuit imprimé conçus pour résister à l’humidité et aux températures extrêmes, y compris les applications sous le capot à haute température.

Product Specifications

Spécifications des connecteurs AMPSEAL (en anglais) Cette spécification couvre les tests de performance et les exigences de qualité pour les connecteurs AMPSEAL.

Application Specifications

Spécifications d’application des connecteurs AMPSEAL (en anglais) Cette spécification couvre les exigences relatives à l’application de l’ensemble connecteur de fiche et embase AMPSEAL.

Connector Selector

Sélecteur connecteur (anglais) Le sélecteur de connecteurs est un guide de référence de nos connecteurs électriques pour le transport industriel et commercial.

Flipbook Catalog

Transport industriel et commercial – Bornes et connecteurs (anglais) Notre catalogue interactif de bornes et de connecteurs pour le transport industriel et commercial comprend les séries de connecteurs étanches AMPSEAL, AMPSEAL 16, DIN circulaire, DEUTSCH, LEAVYSEAL, Superseal 1.0 et à usage intensif, des contacts, des outils et des accessoires.
