Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

• Forme du connecteur : Rectangulaire

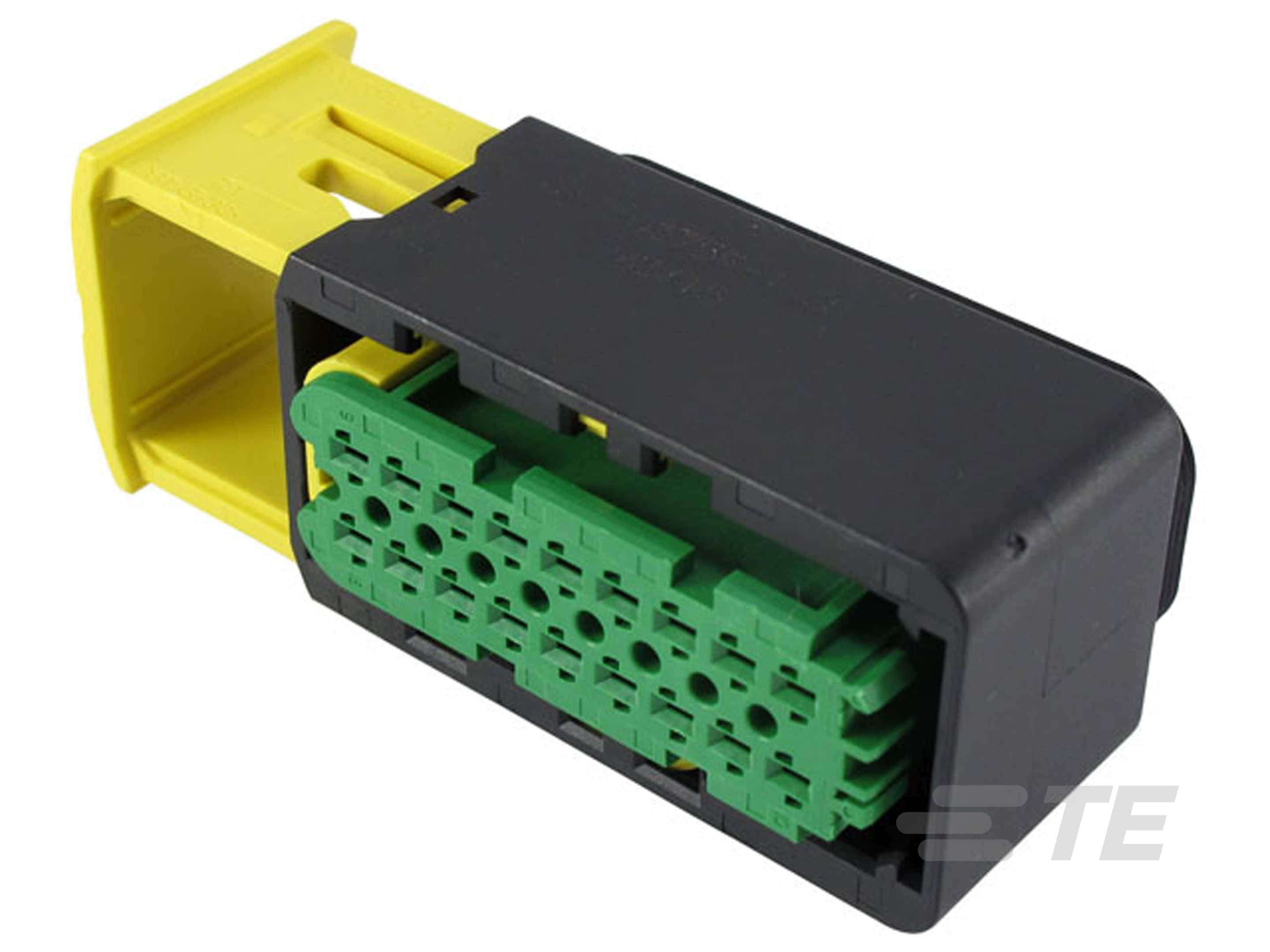

• Type de boîtier et de connecteur : Boîtier pour bornes femelles

• Étanche : Oui

• Système de connecteur : Fil à fil

• Connecteur mixte et hybride : Non

• Se connecte à/au : Fil et câble

• Système de verrouillage principal : Sur la borne

• Nombre de positions : 18

• Nombre de rangées : 2

• Tension de fonctionnement (VDC): 60

• Couleur principale : Noir

• Angle de sortie du câble : 180°, 90°

• Code de détrompage et connecteur : C

• Largeur de la languette d'accouplement : 1.5 mm [ .059 in ]

• Type de contact : Connecteur

• Taille du contact : 1.5 K

• Courant nominal du contact (max) (A): 20

• Serre-câble : Sans

• Assurance de position des bornes : Non

• Type de montage : Montage sur câble (suspension libre)

• Alignement de l'accouplement : Avec

• Type d'alignement de l'accouplement : Clavette

• Axe central (pas) : 4 mm [ .157 in ]

• Matériau du boîtier : PBT GF30

• Longueur : 67.2 mm [ 2.646 in ]

• Hauteur du connecteur : 31.25 mm [ 1.23 in ]

• Largeur : 25.7 mm [ 1.012 in ]

• Plage de température de fonctionnement : -40 – 140 °C [ -40 – 284 °F ]

• Température de fonctionnement (max) : 140 °C [ 284 °F ]

• Application du circuit : Puissance

• Indice IP : IP67

• Indice d'inflammabilité UL : UL 94V-0

• Type de conditionnement : Boîte

• Quantité par emballage : 230
