Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

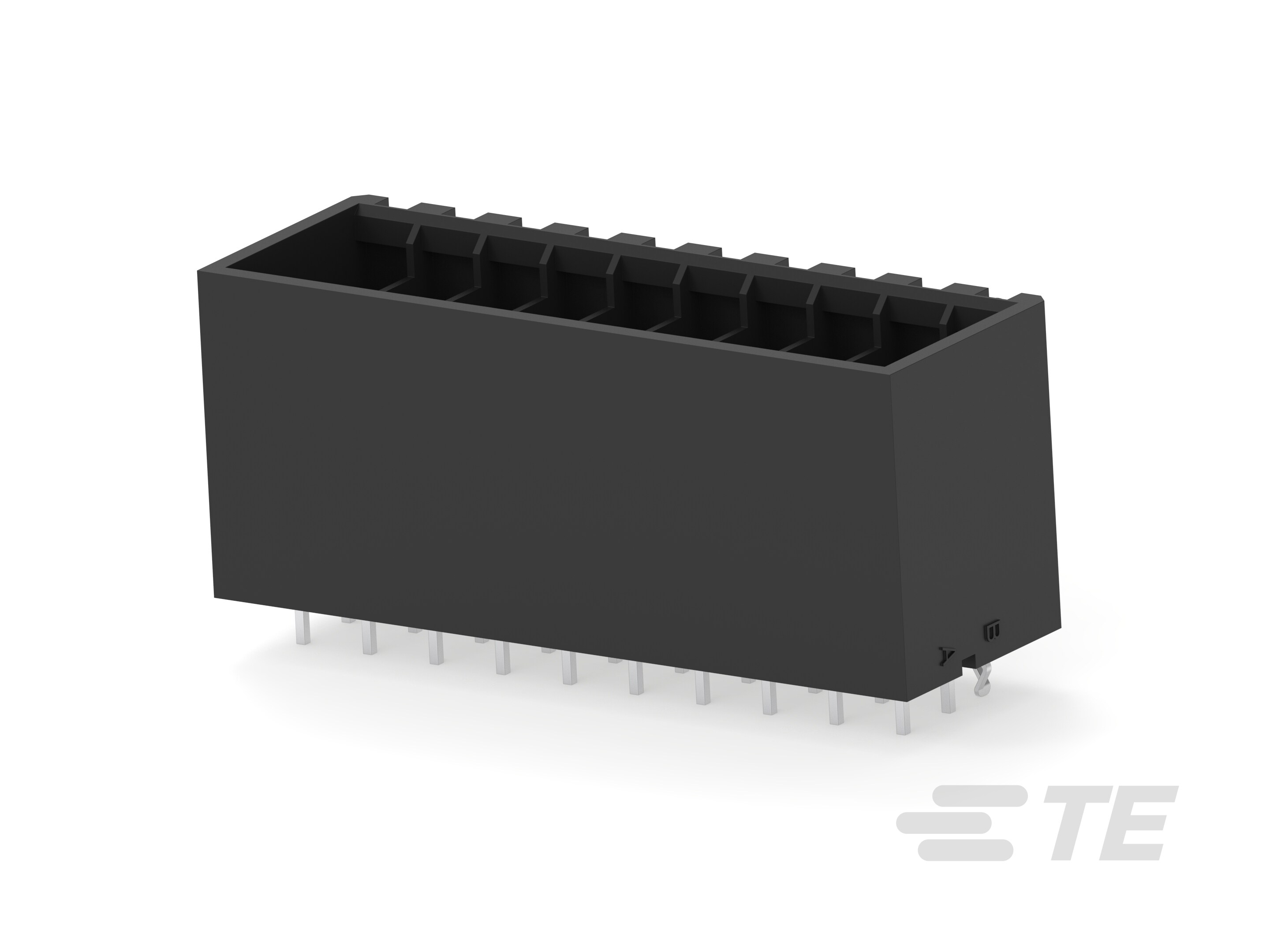

• Forme du connecteur : Rectangulaire

• Type d'assemblage de connecteur : Embase de montage pour circuit imprimé

• Système de connecteur : Fil à carte

• Type d'embase : Entièrement renforcé

• Étanche : Non

• Se connecte à/au : Circuit imprimé

• État de chargement des contacts du connecteur : Entièrement chargé

• Orientation du montage pour circuit imprimé : Vertical

• Nombre de positions : 20

• Nombre de rangées : 2

• Matériau du boîtier : Polyester GF

• Axe central (pas) : 5.08 mm [ .2 in ]

• Matériau de placage de la zone de contact PCB : Étain

• Épaisseur de la languette d'accouplement : .64 mm [ .025 in ]

• Matériau de base du contact : Alliage de cuivre

• Disposition des contacts : Matrice

• Épaisseur du placage de l'extrémité de la zone de contact PCB : 2 µm [ 78.74 µin ]

• Forme de contact : Rectangulaire

• Largeur de la languette d'accouplement : 1.9 mm [ .075 in ]

• Épaisseur du placage de la surface de contact : .38 µm [ 15 µin ]

• Épaisseur du matériau du contact : 1.3 µm [ 51.18 µin ]

• Matériau du contact : Nickel

• Matériau du placage de la surface de contact : Or

• Type de contact : Patte

• Courant nominal du contact (max) (A): 15

• Type d'alignement de l'accouplement : Polarisation

• Type de retenue pour montage PCB : Jambe de retenue

• Maintien de la connexion : Avec

• Support de montage pour PCB : Avec

• Alignement du montage PCB : Sans

• Type de montage : Montage sur carte

• Alignement de l'accouplement : Avec

• Tension de fonctionnement (VDC): 800

• Tension de fonctionnement (VAC): 800

• Couleur principale : Noir

• Méthode de raccordement au PCB : Trou traversant – Soudure

• Plage de température de fonctionnement : -55 – 105 °C [ -67 – 221 °F ]

• Application du circuit : Électricité et signaux

• Indice d'inflammabilité UL : UL 94V-0

• Type de conditionnement : Tube, Boîte
