Ce produit n’est pas disponible actuellement. Pour plus d'informations, et pour connaître l’inventaire des distributeurs, veuillez nous contacter.

4-440054-8

Actif

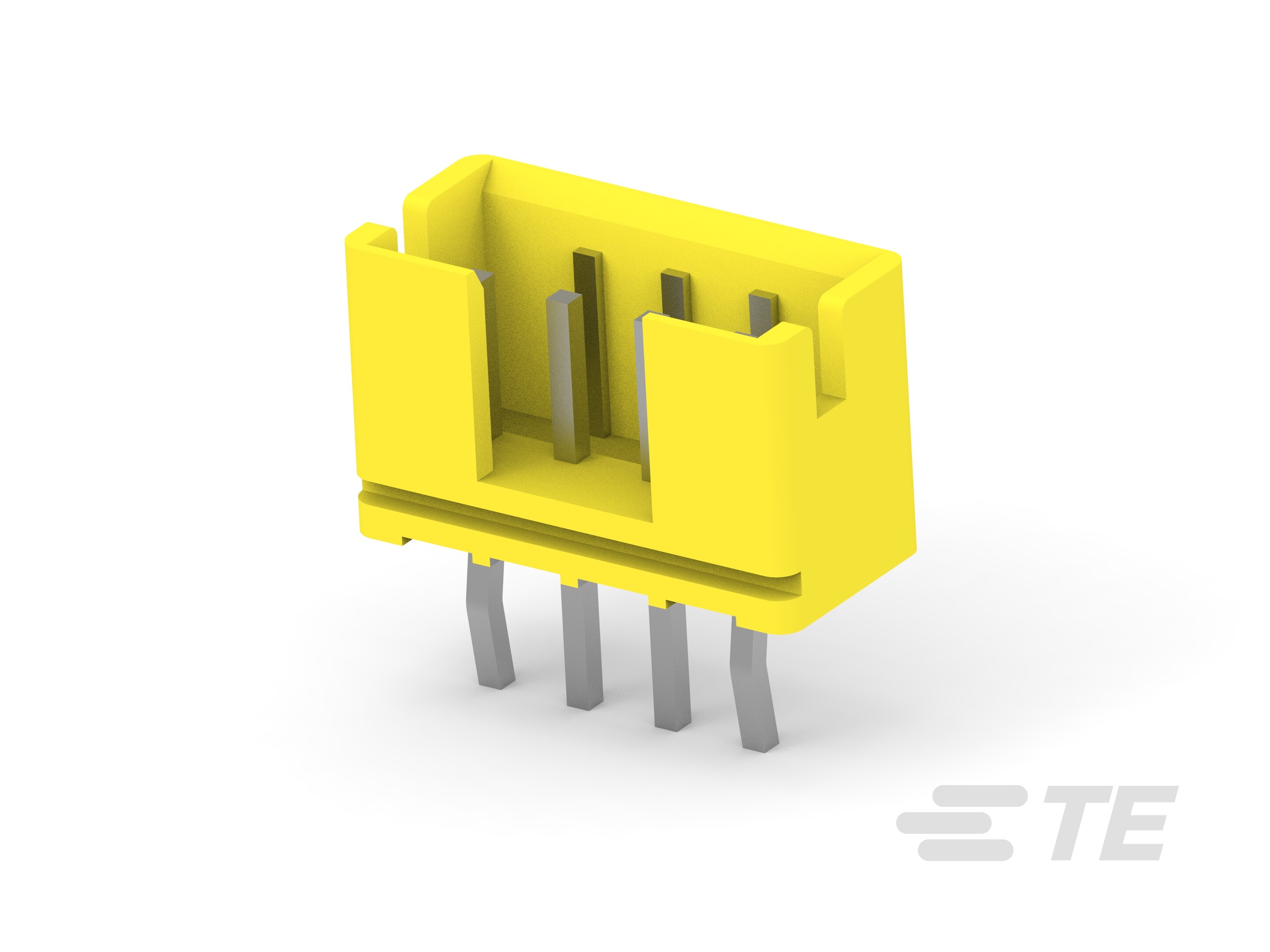

PCB Mount Header, Vertical, Wire-to-Board, 4 Position, 2 mm [.079 in] Centerline, Partially Shrouded, Tin, Through Hole - Solder, Signal, Yellow, Tube

4-440054-8

Actif

PCB Mount Header, Vertical, Wire-to-Board, 4 Position, 2 mm [.079 in] Centerline, Partially Shrouded, Tin, Through Hole - Solder, Signal, Yellow, Tube

Numéro de référence interne TE : 4-440054-8
Description interne de TE : 2MM PITCH 4P HPI VERTICAL POST HEADERS
Tous Embases AMP HPI 2,0 mm (206)

Type d'assemblage de connecteur : Embase de montage pour circuit imprimé
Orientation du montage pour circuit imprimé : Vertical
Système de connecteur : Fil à carte
Nombre de positions : 4
Nombre de rangées : 1

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Dessins techniques de produits

2.0 MM PITCH HPI VERTICAL POST HEADERS ENG_CD_440054_F9.pdf Anglais

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_4-440054-8_F4.pdf 3D
Aperçu du produit ENG_CVM_CVM_4-440054-8_F4.2d_dxf.zip Anglais
ENG_CVM_CVM_4-440054-8_F4.3d_igs.zip Anglais
ENG_CVM_CVM_4-440054-8_F4.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

HPI Connectors QRG ENG_DS_1-1773713-2_HPI_QRG_EN_0820.pdf Anglais

Spécifications du produit

Spécification du produit ENG_SS_108-57100_D1.pdf Anglais
Rapport de test d’homologation ENG_SS_501-57058_B2.pdf Anglais

Approbations des agences

Compte-rendu UL ENG_AAD_UL_CERT_ML_E186634_E28476_2000120_D-1.pdf Anglais

UL ENG_AAD_UL_E28476_20001207__C.pdf Anglais
ENG_AAD_UL_CERT_ML_E186634_E28476_20001207_C1_B.pdf Anglais

Certificat CSA ENG_AAD_CSA_222156_6233_1475575_A.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

Fonctionnalités de configuration

État de chargement des contacts du connecteur : Entièrement chargé
Nombre de positions chargées : 4
Nombre de colonnes : 4
Orientation du montage pour circuit imprimé : Vertical
Nombre de positions : 4
Nombre de rangées : 1

Caractéristiques du boîtier

Matériau du boîtier : Nylon 66
Axe central (pas) : 2 mm [ .079 in ]

Fonctionnalités de contact

Finition du matériau de placage de la zone d'accouplement de contact : Brillant
Matériau de base du contact : Laiton
Disposition des contacts : En ligne
Forme de contact : Carré
Dimension des bornes carrées d'accouplement : .5 mm [ .019 in ]
Épaisseur du placage de la surface de contact : 2.03 µm [ 80 µin ]
Matériau du contact : Nickel
Matériau du placage de la surface de contact : Étain
Type de contact : Broche
Courant nominal du contact (max) (A): 3

Caractéristiques de terminaison

Longueur des pattes et des broches : 3.4 mm [ .134 in ]
Méthode de raccordement au PCB : Trou traversant – Soudure

Fixation mécanique

Type d'alignement de l'accouplement : Polarisation
Type de retenue pour montage PCB : Jambes coudées
Maintien de la connexion : Sans
Support de montage pour PCB : Avec
Alignement du montage PCB : Sans
Type de montage : Montage sur carte
Alignement de l'accouplement : Avec

Dimensions

Longueur du connecteur : 10 mm [ .394 in ]
Hauteur du connecteur : 6.05 mm [ .238 in ]
Épaisseur du PCB (recommandée) : 1 – 1.6 mm [ .039 – .063 in ]
Largeur du connecteur : 4.7 mm [ .185 in ]

Caractéristiques électriques

Tension de fonctionnement (VDC): 250
Tension de fonctionnement (VAC): 250

Caractéristiques du type de produit

Type d'assemblage de connecteur : Embase de montage pour circuit imprimé
Système de connecteur : Fil à carte
Type d'embase : Partiellement renforcé
Étanche : Non
Se connecte à/au : Circuit imprimé

Caractéristiques du corps

Couleur principale : Jaune

Conditions d’utilisation

Plage de température de fonctionnement : -25 – 85 °C [ -13 – 185 °F ]

Fonctionnement/Application

Application du circuit : Signal

Normes de l’industrie

Indice d'inflammabilité UL : UL 94V-0

Caractéristiques de l’emballage

Type de conditionnement : Tube

Autre

Conformité RoHS de l'UE : Conforme
