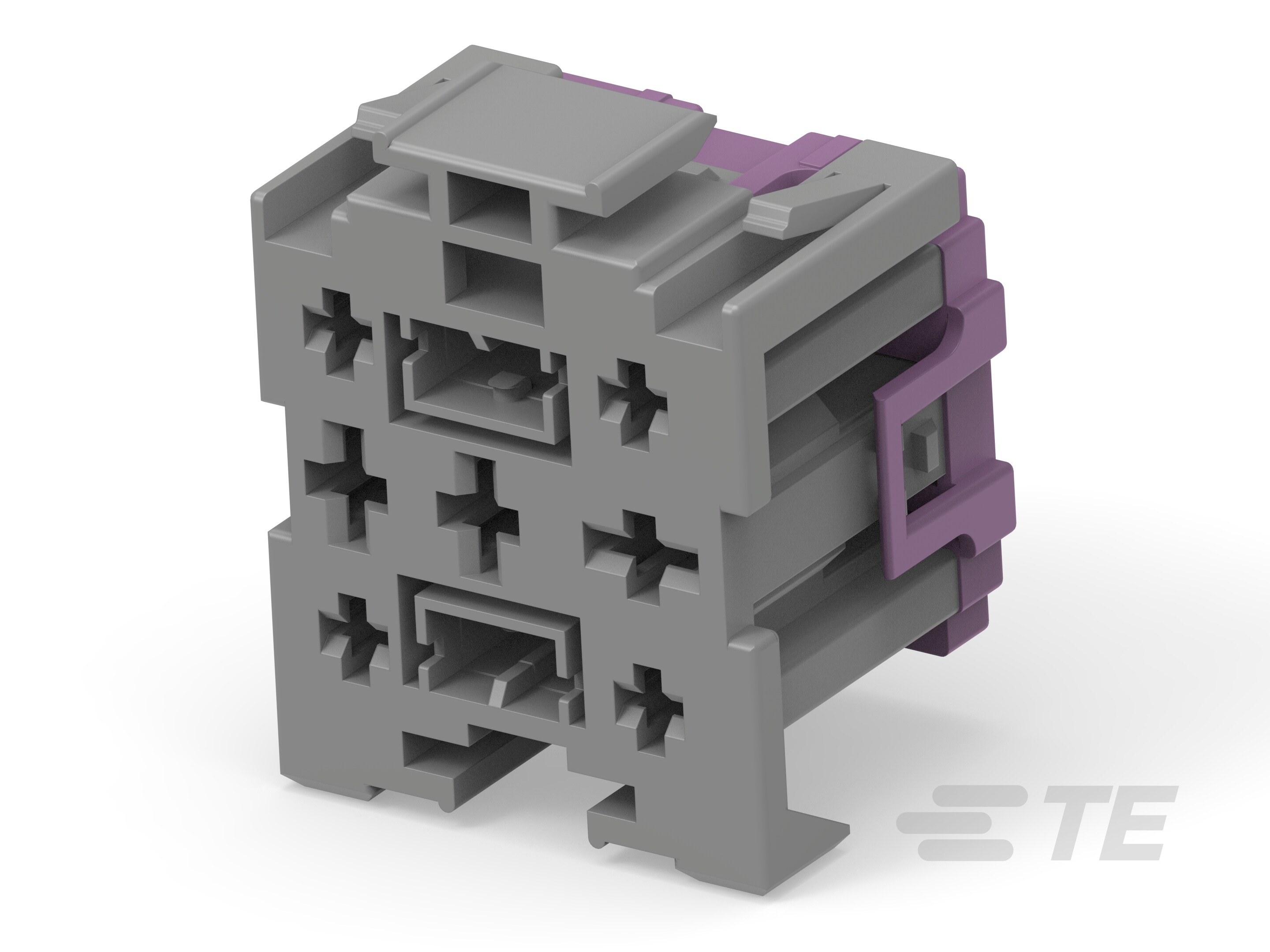

Caractéristiques du type de produit
-
Forme du connecteur :
Rectangulaire
-
Connecteur mixte et hybride :
Oui
-
Type de boîtier et de connecteur :
Boîtier pour bornes femelles
-
Système de connecteur :
Fil à carte
-
Étanche :
Non
-
Système de verrouillage principal :
Patte de verrouillage
-
Se connecte à/au :
Fil et câble
Fonctionnalités de configuration
-
Nombre de positions :
9
-
Nombre de rangées :
3
Caractéristiques du corps
-
Angle de sortie du câble :
180°
-
Couleur principale :
Gris
Fonctionnalités de contact
-
Type de contact :
Connecteur
-
Taille du contact :
2.8 mm, 4.8mm
-
Largeur de la languette d'accouplement (mm):
2.8, 4.8
-
Largeur de la languette d'accouplement (in):
.11, .189
Fixation mécanique
-
Alignement de l'accouplement :
Avec
-
Type d'alignement de l'accouplement :
Polarisation
-
Assurance de position des bornes :
Non
-
Serre-câble :
Sans
-
Type de montage :
Montage sur câble (suspension libre)
Caractéristiques du boîtier
-
Matériau du boîtier :
PA GF
-
Axe central (pas) :
8 mm [ .31 in ]
Dimensions
-
Hauteur du connecteur :
29.8 mm [ 1.17 in ]
-
Longueur :
38.5 mm [ 1.52 in ]
-
Largeur :
24 mm [ .94 in ]
-
Espacement de ligne à ligne :
8.5 mm [ .33 in ]
Fonctionnement/Application
-
Application du circuit :
Puissance
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte
Autre
-
Réparable :
Oui
-
Fonction d'assurance de position :
Non
