Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

• Système de connecteur : Fil à carte, Fil à appareil

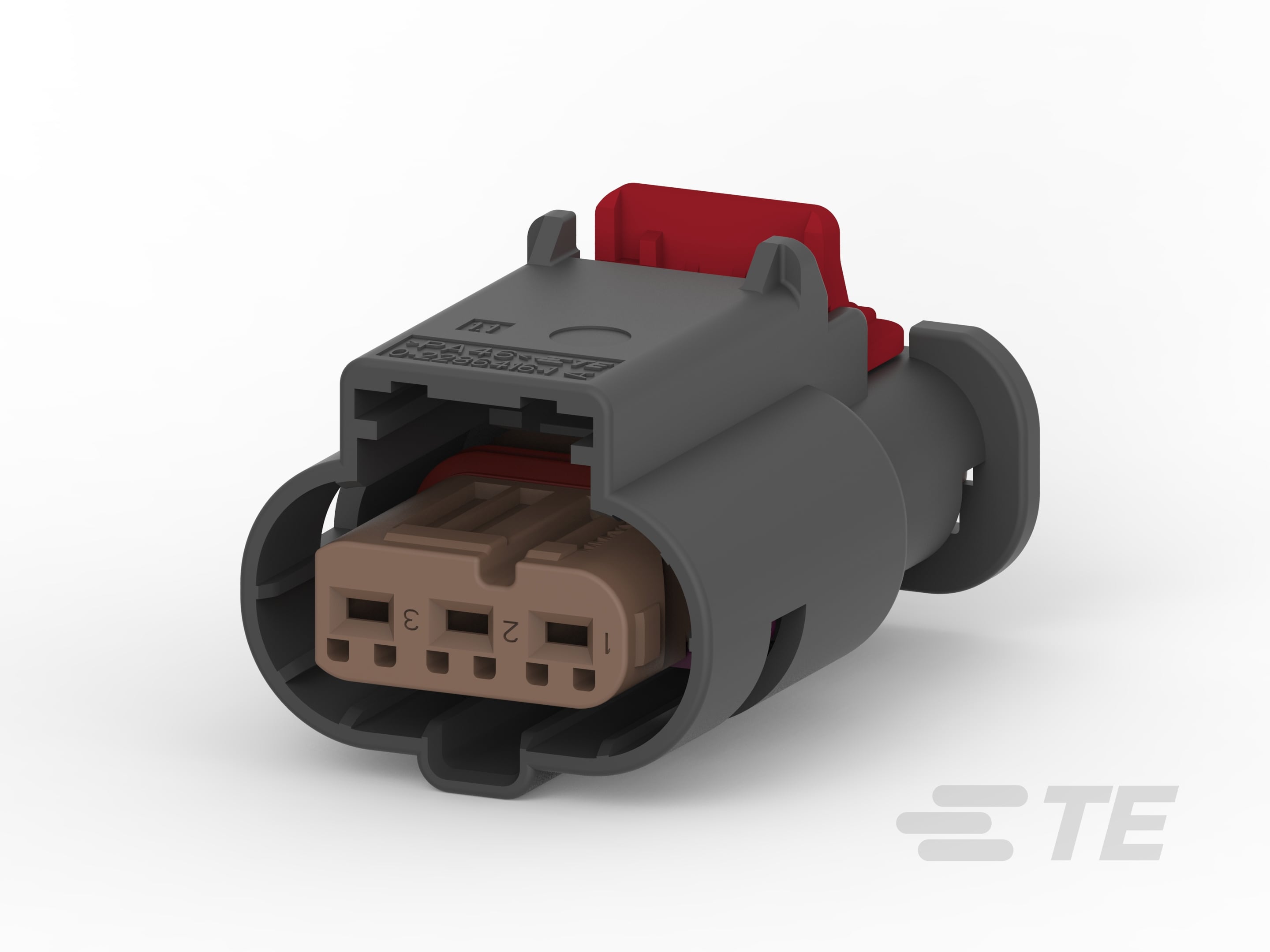

• Type de boîtier et de connecteur : Boîtier pour bornes femelles

• Étanche : Oui

• Système de verrouillage principal : Sur la borne

• Forme du connecteur : Rectangulaire

• Connecteur mixte et hybride : Non

• Nombre de positions : 3

• Nombre de rangées : 1

• Axe central (pas) : 4 mm [ .157 in ]

• Matériau du boîtier : PA

• Largeur de la languette d'accouplement : 1.2 mm [ .047 in ]

• Type de contact : Connecteur

• Taille du contact : 1.2mm

• Couleur principale : Marron

• Code de détrompage et connecteur : B

• Angle de sortie du câble : 180°

• Application du circuit : Signal

• Type de montage : Montage sur câble (suspension libre)

• Alignement de l'accouplement : Avec

• Type d'alignement de l'accouplement : Clavette

• Assurance de position des bornes : Oui

• Serre-câble : Sans

• Température de fonctionnement (max) (°C): 130, 80, 125, 105, 90, 100, 85, 75, 70, 150, 145, 140, 110, 120

• Température de fonctionnement (max) (°F): 293, 248, 221, 167, 158, 266, 257, 230, 176, 194, 302, 185, 284, 212

• Plage de température de fonctionnement : -40 – 150 °C [ -40 – 302 °F ]

• Tension nominale (V): 12

• Fonction d'assurance de position : Oui

• Conformité RoHS de l'UE : Conforme

• Conformité aux VLE de l'UE : Conforme

• Réparable : Oui

• Hauteur du connecteur : 17.5 mm [ .689 in ]

• Longueur : 19 mm [ .748 in ]

• Largeur : 30 mm [ 1.18 in ]
