Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

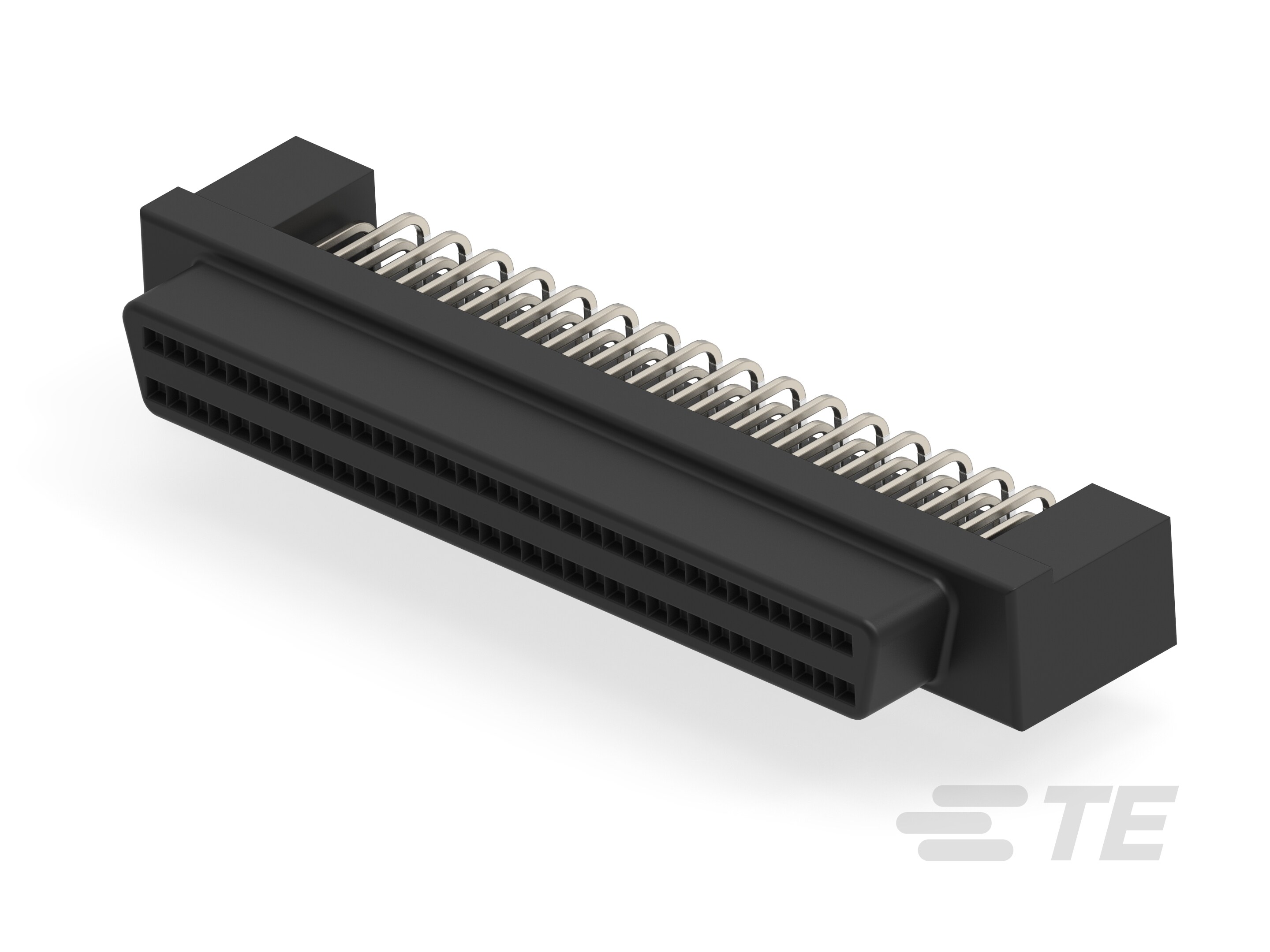

• Type de boîtier et de connecteur : Connecteur

• Configuration des matériaux du boîtier : Tout en plastique

• Système de connecteur : Câble-à-carte

• Se connecte à/au : Circuit imprimé

• Orientation du montage pour circuit imprimé : Angle droit

• Nombre de positions : 68

• Nombre de rangées : 4

• Couleur principale : Noir

• Profil de connecteur : Standard

• Matériau de placage de la zone de contact PCB : Étain sur nickel

• Matériau du placage de la surface de contact : Or

• Forme de contact : Carré

• Matériau de base du contact : Alliage de cuivre

• Options de contact : Installé

• Courant nominal du contact (max) (A): 1

• Épaisseur du placage de la surface de contact (µin): 30

• Largeur des broches rectangulaires : .45 mm [ .017 in ]

• Longueur des pattes et des broches : 3.6 mm [ .142 in ]

• Épaisseur des broches rectangulaires : .4 mm [ .015 in ]

• Maintien de la connexion : Sans

• Type de retenue pour montage PCB : Rétention des tiges de soudure

• Support de montage pour PCB : Avec

• Alignement du montage PCB : Sans

• Type de montage : Montage sur carte

• Alignement de l'accouplement : Sans

• Axe central (pas) : 1.27 mm [ .05 in ]

• Matériau du boîtier : Thermoplastique

• Espacement de ligne à ligne : 2.54 mm [ .1 in ]

• Plage de température de fonctionnement : -55 – 105 °C [ -67 – 221 °F ]

• Blindé : Non

• Application du circuit : Signal

• Indice d'inflammabilité UL : UL 94V-0
