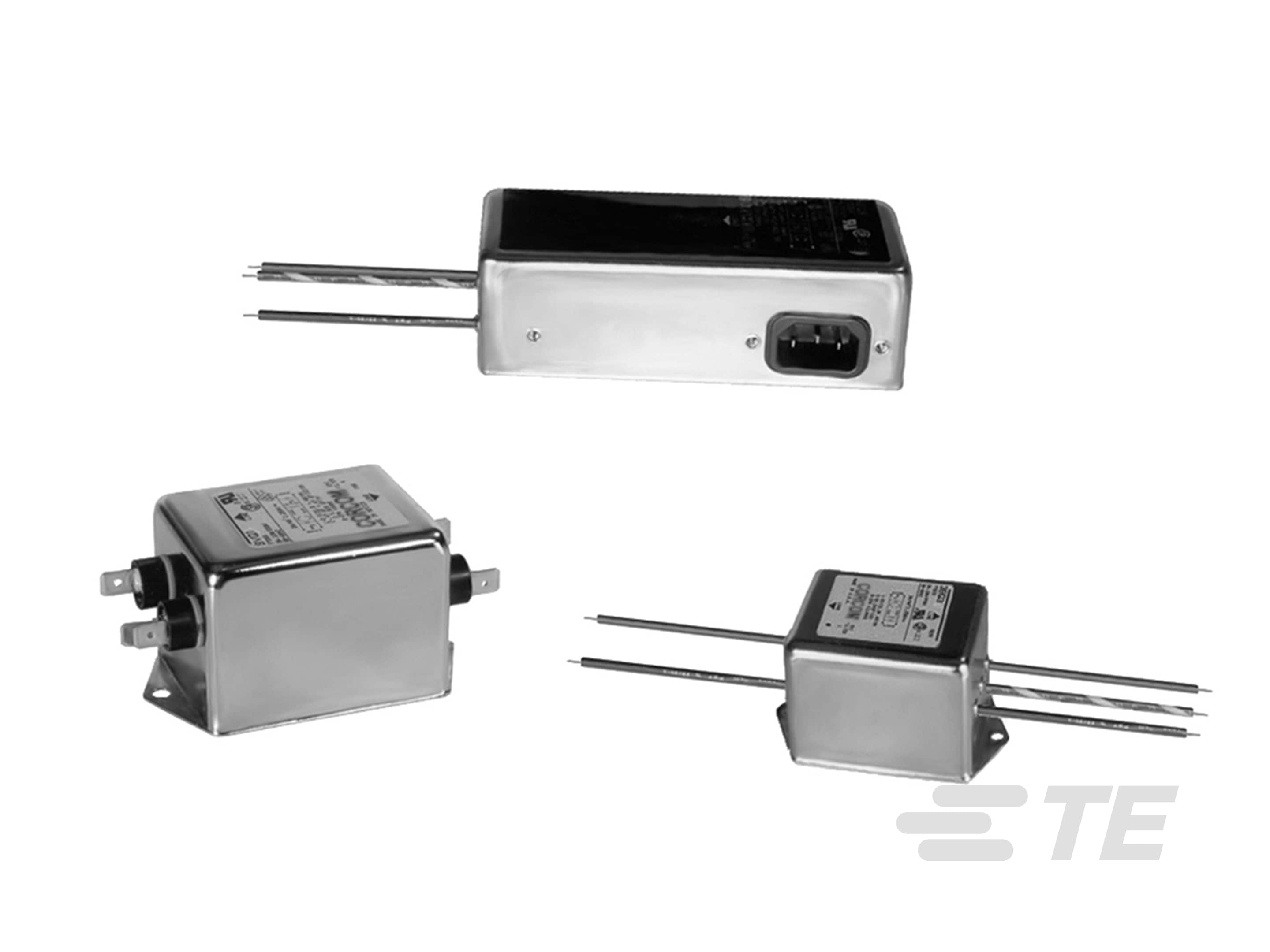

Single Phase Filters, Corcom Q Series

Corcom

Corcom Q

Filtres RFI aux performances optimales pour alimentations à découpage

Plus Moins

Fiche technique|

Caractéristiques du produit

Courant nominal (A): 16, 3, 6, 20
Type d'extrémité d'entrée : Passe-fil, IEC, FASTON .250″
Type de terminaison de sortie : Passe-fil, FASTON .250″
Courant de fuite (max) (120 VCA, 60 Hz) (mA): .29, .73, .22
Courant de fuite (max) (250 VCA, 50 Hz) (mA): .51, 1.27, .38

Disponible depuis

Produit	N° de pièce TE	Documents	Courant nominal	Type d'extrémité d'entrée	Type de terminaison de sortie	Courant de fuite (max) (120 VCA, 60 Hz)	Courant de fuite (max) (250 VCA, 50 Hz)	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
3VQ1=F7265 S0	6609049-1	Dessin technique du produit PDF 3D	3 A	FASTON .250″	FASTON .250″	.73 mA	1.27 mA	Conforme	Conforme
16EQ1=F8365	7-1609097-8	Dessin technique du produit	16 A	FASTON .250″	FASTON .250″	.29 mA	.51 mA	Conforme	Conforme
6EQ8M=F7331 S0	6609048-8	Dessin technique du produit PDF 3D	6 A	IEC	Passe-fil	.29 mA	.51 mA	Conforme	Conforme aux exemptions
20VQ1 M0=F7777	6609049-5	Dessin technique du produit PDF 3D	20 A	FASTON .250″	FASTON .250″	.73 mA	1.27 mA	Conforme	Conforme
3VQ3=F7266 S0	6609049-2	Dessin technique du produit PDF 3D	3 A	Passe-fil	Passe-fil	.73 mA	1.27 mA	Conforme	Conforme
6EQ1=F7262 S0	6609048-5	Dessin technique du produit PDF 3D	6 A	FASTON .250″	FASTON .250″	.22 mA	.38 mA	Conforme	Conforme
3EQ3=F7259 S0	6609048-2	Dessin technique du produit PDF 3D	3 A	Passe-fil	Passe-fil	.22 mA	.38 mA	Conforme	Conforme
3VQ8=F7267 S0	6609049-3	Dessin technique du produit PDF 3D	3 A	IEC	Passe-fil	.73 mA	1.27 mA	Conforme aux exemptions	Conforme
6EQ3=F7263 S0	6609048-6	Dessin technique du produit PDF 3D	6 A	Passe-fil	Passe-fil	.29 mA	.51 mA	Conforme	Conforme
3EQ8M=F7261 S0	6609048-4	Dessin technique du produit PDF 3D	3 A	IEC	Passe-fil	.22 mA	.38 mA	Conforme aux exemptions	Conforme
6EQ8 M0=F7264	6609048-7	Dessin technique du produit PDF 3D	6 A	IEC	Passe-fil	.29 mA	.51 mA	Conforme	Conforme
3EQ1=F7258 S0	6609048-1	Dessin technique du produit PDF 3D	3 A	FASTON .250″	FASTON .250″	.22 mA	.38 mA	Conforme	Conforme
3EQ8=F7260 S0	6609048-3	Dessin technique du produit PDF 3D	3 A	IEC	Passe-fil	.29 mA	.38 mA	Conforme aux exemptions	Conforme
20EQ1 M0=F7776	6609048-9	Dessin technique du produit PDF 3D	20 A	FASTON .250″	FASTON .250″	.22 mA	.38 mA	Conforme	Conforme

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Exigences en matière de filtrage Filtré
Self de terre Non
Type d'extrémité d'entrée Passe-fil, IEC, FASTON .250″
Type de terminaison de sortie Passe-fil, FASTON .250″

Fixation mécanique

Type de montage Panneau
Type de fonction du montage panneau Collerette

Conditions d’utilisation

Plage de température de fonctionnement (°C) -10 – 40

Caractéristiques électriques

Courant nominal (A) 16, 3, 6, 20
Courant de fuite (max) (120 VCA, 60 Hz) (mA) .29, .73, .22
Courant de fuite (max) (250 VCA, 50 Hz) (mA) .51, 1.27, .38
Tension de fonctionnement (VAC) 250

Autre

Conformité RoHS de l'UE Conforme, Conforme aux exemptions
Conformité aux VLE de l'UE Conforme, Conforme aux exemptions

Numéro de référence

Référence interne TE CAT-C8114-Q1

Documents associés

Fiches techniques et pages de catalogue

1654001_CORCOM_PRODUCT_GUIDE_Q_SERIES pdf Anglais
