Aperçu
Les produits Jiffy Splice constituent une alternative unique, réparable sur le terrain, aux épissures permanentes.

Jiffy Splice

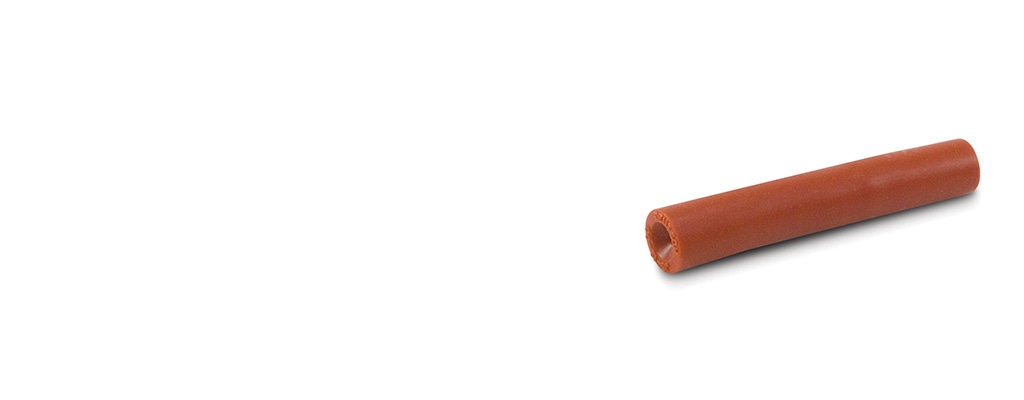

Les produits Jiffy Splice DEUTSCH constituent une alternative unique, réparable sur le terrain, aux épissures permanentes. Fabriqués à partir du même élastomère de silicone de haute qualité que les joints et les passe-câbles des connecteurs DEUTSCH, le corps du Jiffy Splice abrite un système de rétention des contacts qui fixe une paire de contacts accouplés dans une unité compacte et étanche. Les produits Jiffy Splice sont faciles à installer et à entretenir avec des outils standard DEUTSCH.

Vue d’ensemble de la série

  • Compatible avec les tailles de contact 16 (13 ampères) ou 12 (25 ampères)
  • 12-20 AWG (6,00-0,50 mm²)
  • Agencement à 1 cavité
  • En ligne
  • Corps cylindrique en élastomère de silicone


Le JS-12-00 est compatible avec les contacts DEUTSCH de taille douze (25 ampères) et nécessite 12-14 AWG.

Le JS-16-00 nécessite un fil AWG 14-20 et est compatible avec des contacts DEUTSCH de taille seize (13 ampères).

Spécifications de fonctionnement

Les connecteurs électriques DEUTSCH résisteront aux défis environnementaux difficiles courants pour les marchés industriels qui exigent des niveaux de performances élevés. Les pièces, les procédures et l’outillage appropriés doivent être utilisés.

  • Température : fonctionnement à des températures de -55 °C à +125 °C en continu au courant nominal.
  • Durabilité : aucun défaut électrique ou mécanique après 100 cycles de raccordement et débranchement.
  • Vibration : pas de déverrouillage ni de débranchement, et ne présente aucun dommage mécanique ni physique après des niveaux de vibration sinusoïdale de 20 G pour 10 à 2000 Hz dans chacun des trois plans mutuellement perpendiculaires. Pas de discontinuités électriques supérieures à 1 microseconde.
  • Choc physique : aucun déverrouillage, débranchement ni autre résultat insatisfaisant pendant ou après 50 G dans chacun des trois plans mutuellement perpendiculaires. Pas de discontinuités électriques supérieures à 1 microseconde. MIL-STD 202, Méthode 213, Condition « C ».
  • Résistance aux fluides : les connecteurs ne présentent aucun dommage lorsqu’ils sont exposés à la plupart des fluides utilisés dans les applications industrielles.
  • Résistance de l’isolation : 1 000 mégohms minimum à 25 °C.
  • Résistance à l’humidité : les connexions correctement câblées et raccordées résisteront à l’immersion sous trois pieds d’eau sans perte de qualités électroniques ni fuite.
  • Tension de résistance diélectrique : la fuite de courant est inférieure à 2 milliampères à 1500 V~.
  • Cycle thermique : pas de fissuration, d’écaillage ni de fuite après 20 cycles d’essai de -55 °C à +125 °C.
  1. Présentation et instructions de montage du connecteur à borne unique DEUTSCH (anglais)

Découvrez nos connecteurs à borne unique DEUTSCH, notamment DTHD, DTSK et Jiffy Splice. Ces connecteurs robustes sont conçus pour les applications en environnement difficile. Regardez cette vidéo pour découvrir les connecteurs et pour obtenir des instructions étape par étape sur l’insertion et le retrait des contacts, ainsi que sur l’accouplement et le désaccouplement.

Deux tailles de produits Jiffy Splice

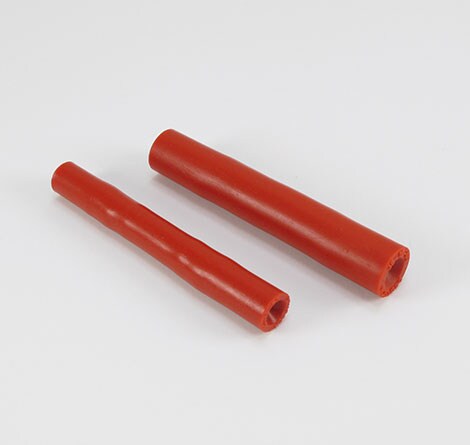

Les produits Jiffy Splices sont disponibles en deux tailles.
Jiffy Splice coupé

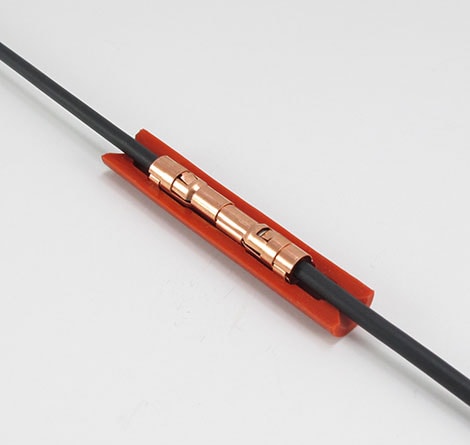

Les corps Jiffy Splice abritent un système de maintien des contacts.

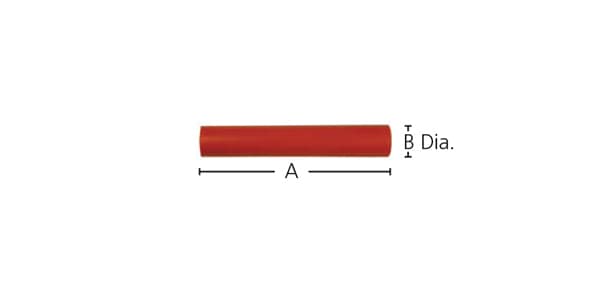

Numéro de pièce Taille A B (min) Fil AWG Isolation O.D.
JS-12-00 12

2.500

(63.50)

.500

(12.70)

12-14

.134-.170

(3.40-4.32)

JS-16-00 16

2.465

(62.61)

.385

(9.78)

14-20

.100-.134

(2.54-3.40)

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

  • Type d'accessoire  Épissure

Fonctionnalités de configuration

  • Nombre de positions  1

Caractéristiques du corps

  • Couleur principale  Rouge - orange

  • Matériau  VMQ

Conditions d’utilisation

  • Plage de température de fonctionnement  -55 – 125 °C [ -67 – 257 °F ]

Normes de l’industrie

  • Compatible avec les produits conformes aux normes ou à la réglementation des agences  SAE J2030

Caractéristiques de l’emballage

  • Type de conditionnement  Boîte

  • Quantité par emballage  1000, 2500

Autre

  • Réparable  Oui

Numéro de référence

  • Référence interne TE CAT-D489-J562
