Consultez les produits ci-dessous pour voir les prix détaillés

Connecteurs séparables type C, 630 A

Nos connecteurs séparables blindés ELBC Raychem hybrides type C (EN 50180/EN 50181) sont conçus pour connecter des câbles polymères à des appareillages et transformateurs moyenne tension jusqu'à une tension de 24kV / 630A.

Plus Moins

Caractéristiques du produit

Disponibilité : Mondial
Nombre de conducteur : 1
Type d'installation : Mécanique
Diamètres d'isolant compatibles (mm): 17 – 23,1, 16,2 – 22,8, 17,9 – 23,4, 18,6 – 28,4, 24,3 – 34,6, 21,9 – 30,1, 21,6 – 30,4, 21,6 – 27,8, 23 – 32,3
Avec blindage : Blindé

Disponible depuis

Produit	N° de pièce TE	Documents	Classe de tension	Matériaux de conducteurs compatibles	Diamètres des conducteurs compatibles	Diamètres d'isolant compatibles	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
ELBC-24-SCA-K1-630-D	2377259-5	Dessin technique du produit	≤ 12 kV, ≤ 24 kV, ≤ 17,5 kV	Aluminium, Cuivre	39,1 mm, 25,9 mm	21,6 – 30,4 mm, 23 – 32,3 mm, 24,3 – 34,6 mm	-	-
ELBC-24-C-AP	2404459-1	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-24-FB-K1-630	2405747-1	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 23 – 32,3 mm, 21,6 – 30,4 mm	-	-
ELBC-24-FB-K1-630-L	2410648-1	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-5854-IT01	ES3816-000	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 23 – 32,3 mm, 21,6 – 30,4 mm	-	-
ELBC-24CC-C-AP	2404543-1	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-5855	ER6938-011	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-24-SCA-K1-630-C	2377259-4	Dessin technique du produit	≤ 12 kV, ≤ 24 kV, ≤ 17,5 kV	Cuivre, Aluminium	21,5 mm, 35,5 mm	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-CC-5851	ER6939-011	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	17 – 23,1 mm, 16,2 – 22,8 mm, 17,9 – 23,4 mm	-	-
ELBC-5853	ER6937-011	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	21,9 – 30,1 mm, 18,6 – 28,4 mm, 21,6 – 27,8 mm	-	-
ELBC-24-CB-K1-630	2405749-1	Dessin technique du produit	≤ 24 kV, ≤ 17,5 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-24-SCA-K1-630-A	2377259-2	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	30,5 mm, 14,9 mm	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-24-SCA-K1-630-B	2377259-3	Dessin technique du produit	≤ 12 kV, ≤ 24 kV, ≤ 17,5 kV	Cuivre, Aluminium	31,4 mm, 17,7 mm	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-585A-IT01	ES3443-000	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 23 – 32,3 mm, 21,6 – 30,4 mm	-	-
ELBC-24-CB-K1-UP-630-L	2395276-1	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	23 – 32,3 mm, 24,3 – 34,6 mm, 21,6 – 30,4 mm	-	-
ELBC-CC-5855	ER6941-011	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-24-FB-K1-UP-630-L	2395077-1	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-24-SCA-K1-630-SA	2377259-1	Dessin technique du produit	≤ 24 kV, ≤ 17,5 kV, ≤ 12 kV	Aluminium, Cuivre	28,7 mm, 12,7 mm	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-24-CB-K1-630-L	2410649-1	Dessin technique du produit	≤ 24 kV, ≤ 17,5 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-24-FB-K1-UP-630	2404439-1	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	23 – 32,3 mm, 24,3 – 34,6 mm, 21,6 – 30,4 mm	-	-
ELBC-24-CB-K1-UP-630	2404440-1	Dessin technique du produit	≤ 24 kV, ≤ 17,5 kV, ≤ 12 kV	Cuivre, Aluminium	-	21,6 – 30,4 mm, 24,3 – 34,6 mm, 23 – 32,3 mm	-	-
ELBC-5851	ER6936-011	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	17 – 23,1 mm, 16,2 – 22,8 mm, 17,9 – 23,4 mm	-	-
ELBC-585D-IT01	ES3444-000	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	24,3 – 34,6 mm, 21,6 – 30,4 mm, 23 – 32,3 mm	-	-
ELBC-24-SCA-K1-630-E	2377259-6	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	29,2 mm, 44,1 mm	24,3 – 34,6 mm, 23 – 32,3 mm, 21,6 – 30,4 mm	-	-
ELBC-585C-IT01	ES3471-000	Dessin technique du produit	≤ 17,5 kV, ≤ 12 kV, ≤ 24 kV	Cuivre, Aluminium	-	23 – 32,3 mm, 24,3 – 34,6 mm, 21,6 – 30,4 mm	-	-
ELBC-24-FB-K1-630-2	2437158-1	Dessin technique du produit	≤ 17,5 kV, ≤ 24 kV, ≤ 12 kV	Cuivre, Aluminium	-	21,6 – 30,4 mm, 23 – 32,3 mm, 24,3 – 34,6 mm	-	-

Aperçu

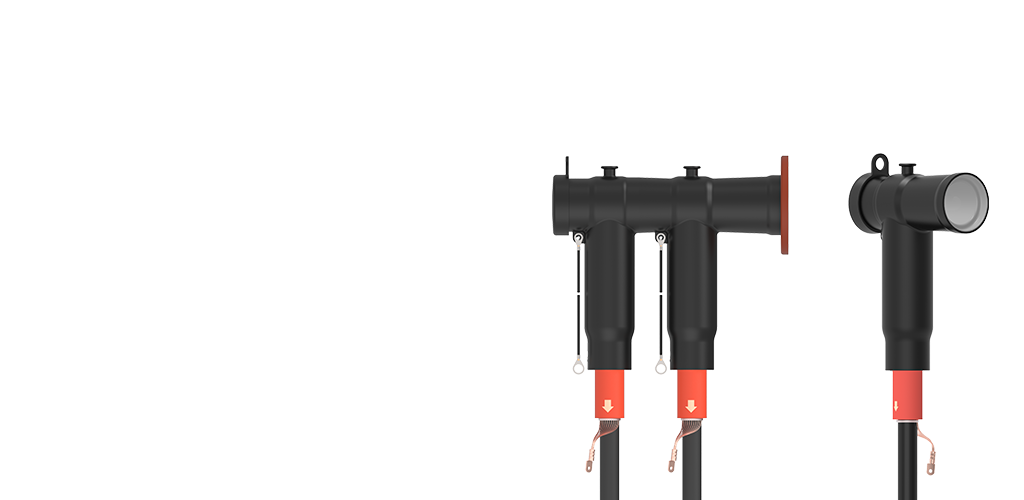

Notre ELBC Raychem est la prochaine génération de connecteurs séparables. Il combine les avantages des matériaux EPDM et du caoutchouc. Il intègre un capteur de tension permettant d'augmenter la transparence du réseau.

Nos connecteurs séparables blindés ELBC Raychem sont conçus pour connecter des câbles polymères à des appareillages moyenne tension tels que des transformateurs ou des moteurs en utilisant une interface de type « C » conformément aux normes EN 50180/EN 50181 spécifiées pour un courant continu de 630 A. Les connecteurs ELBC hybrides respectent la norme CENELEC HD 629.1 S3 et sont testés pour une tension maximale du système allant jusqu'à 24 kV.

Le nouveau connecteur ELBC hybride combine les avantages des matériaux EPDM et du caoutchouc. Il est facile à installer et offre une longue durée de vie. Le corps en EPDM durable offre une bonne résistance à l'usure et aux intempéries, non seulement à l'intérieur mais aussi à l'extérieur. Un adaptateur en silicone pour les contraintes garantit une installation rapide et facile, même sur des sections de câble plus importantes. Le corps de l'ELBC étant ferme, cela permet une manipulation aisée lors de la connexion.

En l'associant avec la nouvelle génération d'appareils électroniques intelligents (IED), notre Raychem ELBC intègre alors un capteur de tension qui fournit un signal de mesure pour la gestion du réseau, tel que la surveillance, la qualité de l'énergie, la protection ou les mesures de consommation, mais aussi pour la gestion des équipements, tel que le contrôle des décharges partielles.

Principales caractéristiques

Conception avec matériaux hybrides : Adaptateur de câble flexible en silicone et corps robuste en EPDM
Design compact pour l'insérer facilement dans les appareillages
Fonctionnement fiable même dans des conditions environnementales difficiles
Installation facile grâce à l'adaptateur de câble en silicone souple
Corps blindé pour une sécurité améliorée contre les contacts accidentels
Point permettant de tester facilement la capacité du système de détection de tension (VDS)
Conception avec ouverture du blindage (permet un test de gaine sans déconnexion de l'accessoire)
Deux adaptateurs uniquement permettent de couvrir des sections de câble allant de 35 à 300 mm²
Cosses à serrage mécanique pour connecter des conducteurs en aluminium ou en cuivre

Applications

Afficher tous les connecteurs séparables Raychem de TE

Afficher tous les connecteurs séparables Raychem de TE
Nos connecteurs séparables sont conçus pour optimiser les performances et résoudre vos problèmes de connexion d'appareillages et de transformateurs, pour les réseaux électriques CEI, IEEE et GB/T.

FAQ

Question : Quelle est la gamme d'applications du nouveau connecteur ELBC Raychem type C ?

Réponse : Notre ELBC hybride Raychem est compatible avec une tension allant jusqu'à 24 kV pour des câbles de 300 mm².

Question : Comment sont testés les connecteurs séparables et les capteurs de tension ?

Réponse : Nos connecteurs séparables et capteurs de tension Raychem sont testés conformément à la norme HD 629.1 relative aux accessoires pour câbles et à la norme CEI 61869 relative aux transformateurs de mesure basse consommation. Le respect de ces normes garantit une performance fiable et durable pour nos produits.

Question : Quelle norme relative aux accessoires pour câbles a été utilisée pour les tests ?

Réponse : Les tests ont été effectués conformément à la norme HD 629.1 S3, qui est une norme plus stricte que la norme CEI 60502-4.

Question : Puis-je utiliser mes accessoires RSTI avec l'ELBC Raychem ?

Réponse : Oui. Tous les accessoires de test RSTI, comme la tige de test, l'adaptateur pour mise à la terre ou les capteurs de tension, sont compatibles avec notre ELBC Raychem car il intègre la même fiche arrière.

Question : Comment puis-je mesurer avec précision la tension/le courant sur les réseaux de distribution ?

Réponse : Pour mesurer avec précision la tension ou le courant dans votre réseau de distribution électrique, utilisez nos connecteurs séparables Raychem avec capteur de tension. Ils vous aideront à améliorer la transparence de votre réseau et à mettre en place un réseau intelligent.

Question : Puis-je utiliser des capteurs de tension dans des postes secondaires ?

Réponse : Oui, nos connecteurs séparables avec capteur de tension peuvent être installés dans des postes électriques secondaires. Ils conviennent aussi bien aux nouvelles installations qu'aux projets de modernisation.

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Type d'installation Mécanique
Avec blindage Blindé
Série 630A
Type de blindage du câble Fil de cuivre

Fonctionnalités de configuration

Nombre de conducteur 1

Caractéristiques électriques

Classe de tension (kV) ≤ 12, ≤ 24, ≤ 17,5

Caractéristiques du corps

Matériau de l'isolant Caoutchouc
Matériaux de conducteurs compatibles Aluminium, Cuivre

Dimensions

Diamètres d'isolant compatibles (mm) 16,2 – 22,8, 17 – 23,1, 17,9 – 23,4, 18,6 – 28,4, 21,9 – 30,1, 21,6 – 30,4, 21,6 – 27,8, 23 – 32,3, 24,3 – 34,6
Sections de conducteurs compatibles (mm²) 35 – 95, 35 – 70, 70 – 95, 95 – 240, 95 – 185, 120 – 300, 150 – 300
Diamètres des conducteurs compatibles (mm) 12,7, 14,9, 17,7, 21,5, 25,9, 28,7, 29,2, 30,5, 31,4, 35,5, 39,1, 44,1
Diamètres des conducteurs compatibles (in) 0,696, 0,586, 0,5, 0,846, 1,23, 1,12, 1,53, 1,2, 1,14, 1,39, 1,01, 1,73

Fonctionnement/Application

Certifié pour la construction navale et offshore Non
Type de produit Connecteur en T

Normes de l’industrie

Normes compatibles CENELEC HD 629.1

Disponibilité du produit

Disponibilité Mondial

Autre

Instructions d'installation Anglais

Numéro de référence

Référence interne TE CAT-ELBC-24

Documents associés

Fiches techniques et pages de catalogue

TE'S RAYCHEM SCREENED SEPARABLE ELBOW CONNECTION SYSTEM ELBC pdf Anglais
