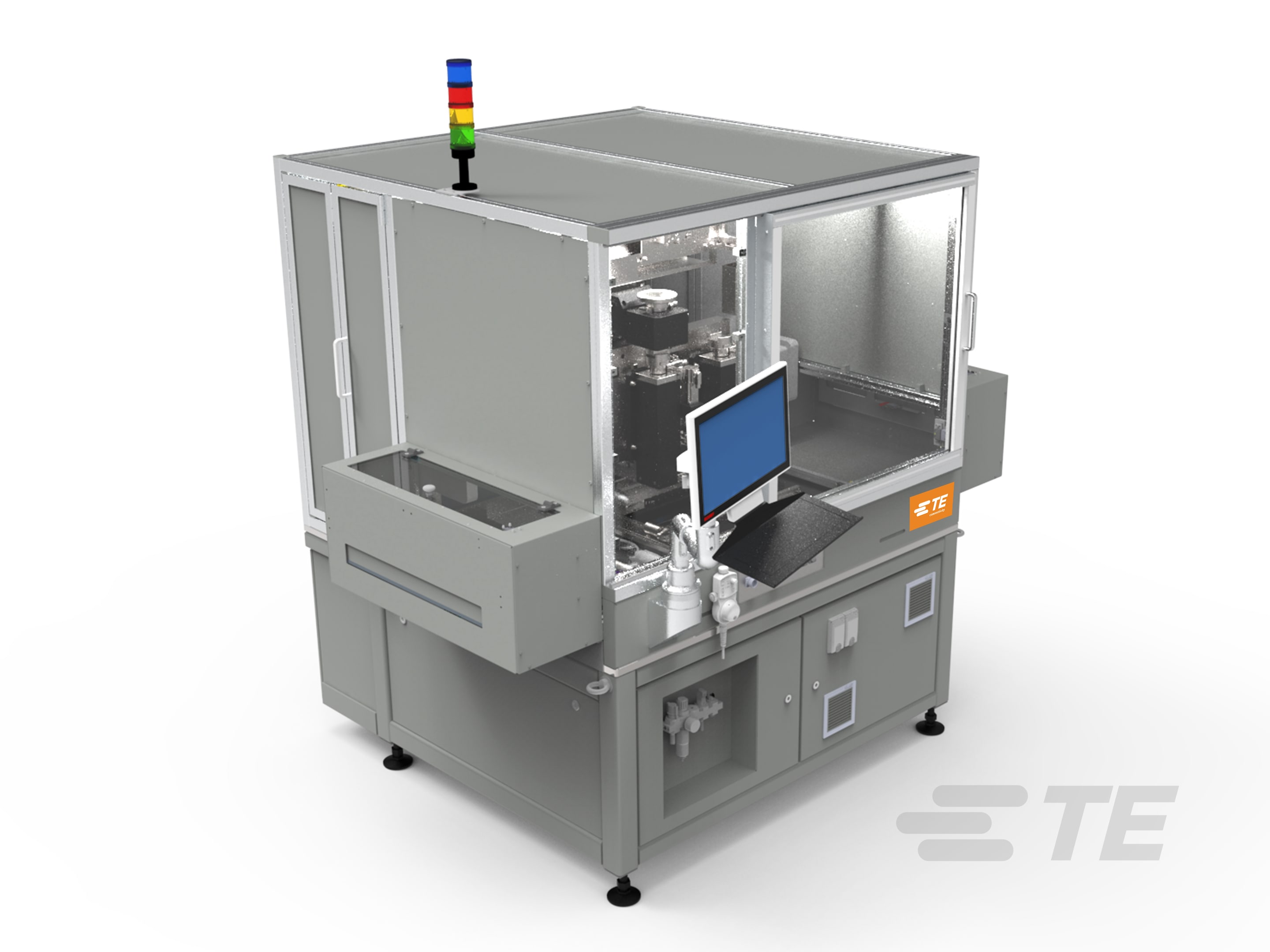

Machine d'insertion de broches P550
Caractéristiques du produit
-
Nombre maximum de produits uniques : 4
-
Nombre maximum de contacts (seconds): 3
15
Nombre maximal de contacts par seconde
4
Jusqu’à 4 têtes d’insertion
sur le changeur automatique
<10
Changement avec kit de conversion
en moins de 10 minutes
Fonctionnalités
Pour vos besoins actuels et futurs en termes d’outillage
- Capacité de circuits jusqu’à 420 x 360 mm [16,5" x 14,2”]
- Jusqu’à quatre têtes d’insertion sur le changeur automatique
- Kit de conversion d’outils pour le changement en moins de 10 minutes (compatible avec P100/P300/P360/P550)
- Angle d’insertion librement programmable (la rotation jusqu’à +/- 90 degrés n’a aucune influence sur le taux d’insertion)
- Taux d’insertion jusqu’à cinq cycles/seconde (jusqu’à trois contacts par course)
- Insertion simple, double et triple des broches
- L’enclume inférieure active fournit un soutien au circuit imprimé lors de l’insertion et offre des actions spéciales, par exemple la possibilité de fixer (le cas échéant)
- Circuit imprimé flexible et outil de support inférieur équipé d’un support de vérification de présence de broche pour une productivité accrue
- Le changeur d’enclume correspondant est disponible pour une grande variété de géométries de support
- Surveillance de force en temps réel pour une assurance qualité de 100 % (surveillance de la force et de la force maximales par rapport à la distance)
- Système de vision pour la précision d’alignement des circuits imprimés
- Moteurs linéaires pour XY
- Entièrement automatisé, fonctionnement en ligne possible
- Compatible SSIO (même côté entrée/sortie) avec encombrement réduit
- Jusqu’à deux contacts différents avec un outil d’alimentation double
- L’écran tactile permet une programmation simple et offre une interface opérateur intuitive
- Possibilité de traiter les contacts enroulés de n’importe quel fabricant (y compris les contacts Nano)
- La fonction de pliage de contact permet de plier les contacts jusqu’à un angle de 90 degrés
- Compensation de tolérance d’épaisseur de circuit imprimé
- Fonctions de traçabilité complètes
- Compatible Industrie 4.0 avec options de modularisation
Apprenez-en davantage sur nos machines d’insertion de broches qui sont conçues pour appliquer les produits de TE et d’autres fabricants, afin de répondre à vos diverses exigences de production.
Applications
- Circuits imprimés (PCB)
- Connecteurs et boîtiers
- Transistors bipolaires à barrière isolée (IGBT)
- Câble plat souple (FFC)
- Circuit imprimé flexible (FPC)
Produits utilisés
- Contacts press-fit
- Contacts de soudure
- Broches et languettes
- Fiches femelles
- Contacts à ressort
- Fil continu
- Poste F
- Composants de pièces uniques sur demande
Machines d’insertion de broches connexes
Série P TE
-
Machine d’insertion de broches P360
Notre machine d’insertion de broches P360 modulaire à grande vitesse est conçue pour la production en grand volume. Elle convient pour une grande variété de configurations de ligne.
-
Machine d’insertion de broches P300
La machine automatique P300 traite les composants enroulés par pression et à trou traversant. En tant qu’unité autonome ou dans une ligne de production compatible SMEMA, elle augmente le débit en réduisant les temps de cycle et les rebuts.
-
Machine d’insertion de broches P280
Offrant des performances multi-têtes et à grande vitesse à 2,8 coups/seconde sur un pas de 30 mm, notre machine d’insertion de broches P280 est disponible en tant qu’unité unique ou intégrée dans une chaîne de production.
-
Machine d’insertion de broches P100
Notre machine semi-automatique P100 a été conçue pour la production de volumes moyens et offre un large éventail de fonctionnalités, notamment un écran tactile pour une programmation simple et une configuration automatique.
-
Station d’insertion à broche unique P10
Convient pour la réparation de très faibles volumes et conçue pour la commodité et la facilité d’utilisation.
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Autre
-
Nombre maximum de produits uniques 4
-
Nombre maximum de contacts (seconds) 3
Numéro de référence
-
Référence interne TE CAT-P550
Fiches techniques et pages de catalogue
- TE Pin Insertion Machines Anglais
