DRB16-128SBE-L018

Actif

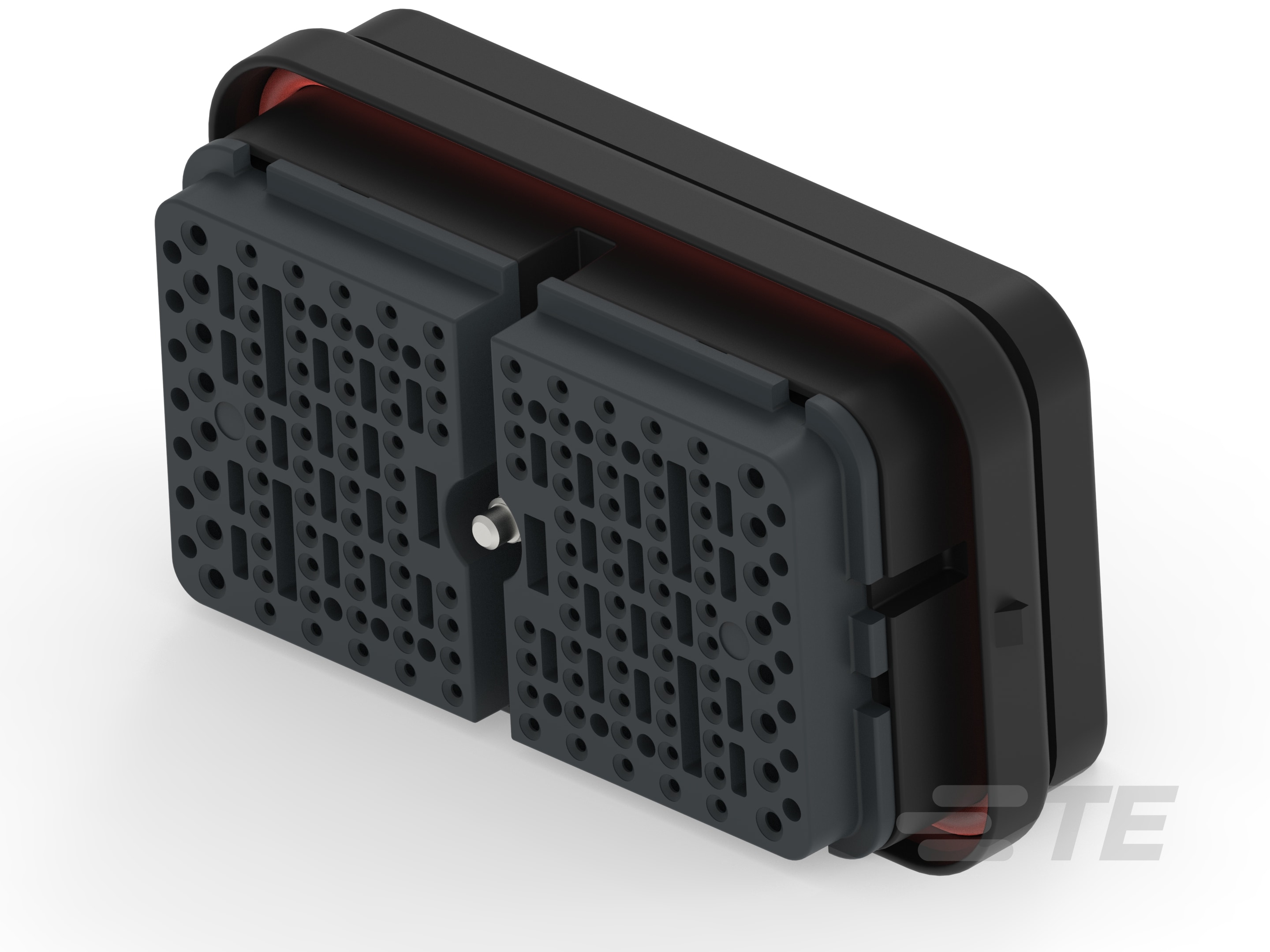

128 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable

DRB16-128SBE-L018

Actif

128 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable

- DEUTSCH
- DEUTSCH DRB

Numéro de référence interne TE : DRB16-128SBE-L018
Description interne de TE : PLG, 128P, BLK, E, CAP, B
Numéro d'identification du pseudonyme : 4-1899816-0
Tous DEUTSCH DRB Housings (19)

Nombre de positions : 128
Type de boîtier et de connecteur : Boîtier pour bornes femelles
Diamètre de la broche d'accouplement (mm): 2.39, 1.59
Diamètre de la broche d'accouplement (in): .063, .094
Système de connecteur : Fil à fil
Axe central (pas) (mm): 4.45, 6.71
Axe central (pas) (in): .264, .175

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Dessins techniques de produits

DRB PLUG ASM ENG_CD_DRB16-128SXE-L018_B.pdf Anglais

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_DRB16-128SBE-L018_99_c-drb16-128sbe-l018-99-3d.pdf 3D
Aperçu du produit ENG_CVM_CVM_DRB16-128SBE-L018_99_c-drb16-128sbe-l018-99.2d_dxf.zip Anglais
ENG_CVM_CVM_DRB16-128SBE-L018_99_c-drb16-128sbe-l018-99.3d_igs.zip Anglais
ENG_CVM_CVM_DRB16-128SBE-L018_99_c-drb16-128sbe-l018-99.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf Anglais
CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf Anglais

Spécifications du produit

Spécification de l'application ENG_SS_114-151021_A.pdf Anglais
Rapport technique ENG_SS_502-151021_A.pdf Anglais
Spécification du produit ENG_SS_108-151021_A1.pdf Anglais
Rapport de test d’homologation ENG_SS_501-151021_A.pdf Anglais

Approbations des agences

Compte-rendu UL ENG_AAD_UL_CERT_E28476_20171220_C1_A.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

Fonctionnalités de configuration

Code du joint du connecteur : Joint E
Position de la cavité vide : 0
Nombre de positions : 128
Nombre de rangées : 12

Caractéristiques du type de produit

Forme du connecteur : Rectangulaire
Connecteur mixte et hybride : Oui
Type de boîtier et de connecteur : Boîtier pour bornes femelles
Système de connecteur : Fil à fil
Étanche : Oui
Système de verrouillage principal : Intégré dans le boîtier
Se connecte à/au : Fil et câble

Fonctionnalités de contact

Type de contact : Support
Taille du contact : Taille 16, Taille 12
Diamètre de la broche d'accouplement (mm): 2.39, 1.59
Diamètre de la broche d'accouplement (in): .063, .094
Courant nominal du contact (max) (A): 25, 13

Caractéristiques du boîtier

Matériau du boîtier : PA GF
Axe central (pas) (mm): 4.45, 6.71
Axe central (pas) (in): .264, .175

Caractéristiques du corps

Angle de sortie du câble : 180°
Couleur principale : Noir
Code de détrompage et connecteur : B

Caractéristiques électriques

Tension de fonctionnement (VDC): 250
Tension de fonctionnement (VAC): 250
Tension nominale (V): 250

Autre

Réparable : Oui
Fonction d'assurance de position : Non
Conformité RoHS de l'UE : Conforme
Conformité aux VLE de l'UE : Conforme

Fixation mécanique

Alignement de l'accouplement : Avec
Type d'alignement de l'accouplement : Clavette
Assurance de position des bornes : Oui
Serre-câble : Avec
Type de montage : Montage sur câble (suspension libre)

Caractéristiques de l’emballage

Type de conditionnement : Boîte
Quantité par emballage : 72

Dimensions

Hauteur du connecteur : 75.34 mm [ 2.966 in ]
Longueur : 44.4 mm [ 1.748 in ]
Largeur : 125.75 mm [ 4.951 in ]
Diamètres d'isolant compatibles (mm): 1.35 – 3.05, 2.46 – 4.01
Diamètres d'isolant compatibles (in): .097 – .158, .053 – .12
Espacement de ligne à ligne (mm): 7.62, 8.61
Espacement de ligne à ligne (in): .3, .339

Normes de l’industrie

Compatible avec les produits conformes aux normes ou à la réglementation des agences : SAE J2030
Indice IP : IP6K9K, IP68

DRB16-128SBE-L018

128 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable

DRB16-128SBE-L018

128 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable

Nombre de positions : 128

Type de boîtier et de connecteur : Boîtier pour bornes femelles

Diamètre de la broche d'accouplement (mm): 2.39, 1.59

Diamètre de la broche d'accouplement (in): .063, .094

Système de connecteur : Fil à fil

Axe central (pas) (mm): 4.45, 6.71

Axe central (pas) (in): .264, .175

Documents

Dessins techniques de produits

Fichiers CAO

Fiches techniques et pages de catalogue

Spécifications du produit

Approbations des agences

Notification de changement de produit

Caractéristiques

Fonctionnalités de configuration

Code du joint du connecteur : Joint E

Position de la cavité vide : 0

Nombre de positions : 128

Nombre de rangées : 12

Caractéristiques du type de produit

Forme du connecteur : Rectangulaire

Connecteur mixte et hybride : Oui

Type de boîtier et de connecteur : Boîtier pour bornes femelles

Système de connecteur : Fil à fil

Étanche : Oui

Système de verrouillage principal : Intégré dans le boîtier

Se connecte à/au : Fil et câble

Fonctionnalités de contact

Type de contact : Support

Taille du contact : Taille 16, Taille 12

Diamètre de la broche d'accouplement (mm): 2.39, 1.59

Diamètre de la broche d'accouplement (in): .063, .094

Courant nominal du contact (max) (A): 25, 13

Caractéristiques du boîtier

Matériau du boîtier : PA GF

Axe central (pas) (mm): 4.45, 6.71

Axe central (pas) (in): .264, .175

Caractéristiques du corps

Angle de sortie du câble : 180°

Couleur principale : Noir

Code de détrompage et connecteur : B

Caractéristiques électriques

Tension de fonctionnement (VDC): 250

Tension de fonctionnement (VAC): 250

Tension nominale (V): 250

Autre

Réparable : Oui

Fonction d'assurance de position : Non

Conformité RoHS de l'UE : Conforme

Conformité aux VLE de l'UE : Conforme

Fixation mécanique

Alignement de l'accouplement : Avec

Type d'alignement de l'accouplement : Clavette

Assurance de position des bornes : Oui

Serre-câble : Avec

Type de montage : Montage sur câble (suspension libre)

Caractéristiques de l’emballage

Type de conditionnement : Boîte

Quantité par emballage : 72

Dimensions

Hauteur du connecteur : 75.34 mm [ 2.966 in ]

Longueur : 44.4 mm [ 1.748 in ]

Largeur : 125.75 mm [ 4.951 in ]

Diamètres d'isolant compatibles (mm): 1.35 – 3.05, 2.46 – 4.01

Diamètres d'isolant compatibles (in): .097 – .158, .053 – .12

Espacement de ligne à ligne (mm): 7.62, 8.61

Espacement de ligne à ligne (in): .3, .339

Normes de l’industrie

Compatible avec les produits conformes aux normes ou à la réglementation des agences : SAE J2030

Indice IP : IP6K9K, IP68

Conditions d’utilisation

Température de fonctionnement (max) : 125 °C [ 257 °F ]

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

Fonctionnement/Application

Application du circuit : Puissance
