Ce produit n’est pas disponible actuellement. Pour plus d'informations, et pour connaître l’inventaire des distributeurs, veuillez nous contacter.

DRB16-48SBE-L018

Actif

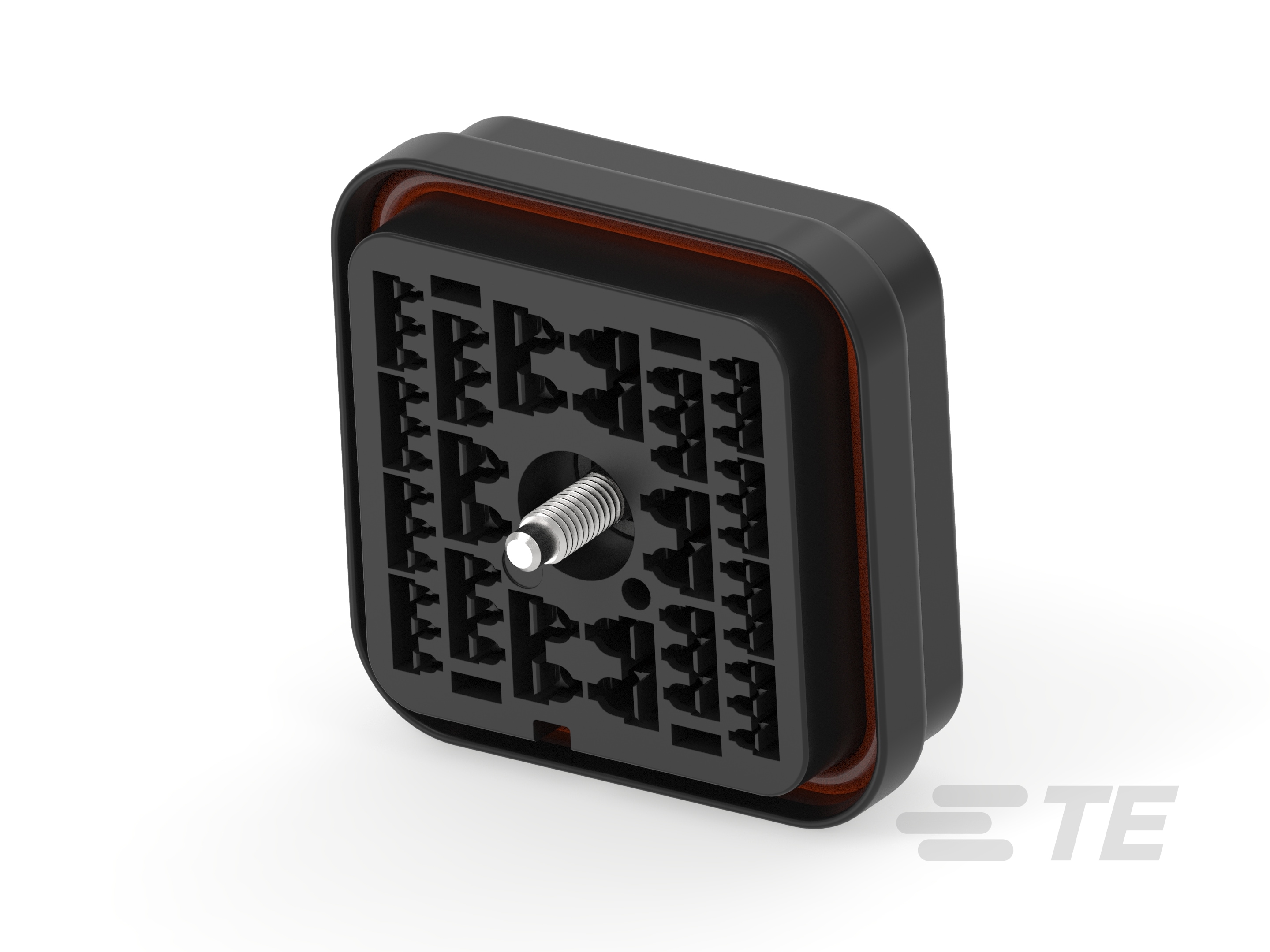

Housing for Female Terminals, Wire-to-Wire, 48 Position, 3.81 mm / 4.7 mm / 6.71 mm [.15 in / .185 in / .264 in] Centerline, Sealable, Black

DRB16-48SBE-L018

Actif

Housing for Female Terminals, Wire-to-Wire, 48 Position, 3.81 mm / 4.7 mm / 6.71 mm [.15 in / .185 in / .264 in] Centerline, Sealable, Black

- DEUTSCH
- DEUTSCH DRB

Numéro de référence interne TE : DRB16-48SBE-L018
Description interne de TE : PLG, 48P, BLK, E, CAP, B
Numéro d'identification du pseudonyme : DRB16-48SBE-L018-LD DRB16-48SBE-L018-LS 1899763-5 DRB16-48SBE-L018-L
Tous DEUTSCH DRB Housings (19)

Système de connecteur : Fil à fil
Nombre de positions : 48
Type de boîtier et de connecteur : Boîtier pour bornes femelles
Axe central (pas) (mm): 4.7, 3.81, 6.71
Axe central (pas) (in): .264, .15, .185
Étanche : Oui

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Dessins techniques de produits

DRB PLUG ASM ENG_CD_DRB16-48SXE-L018_A.pdf Anglais

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_DRB16-48SBE-L018_99_c-drb16-48sbe-l018-99-3d.pdf 3D
Aperçu du produit ENG_CVM_CVM_DRB16-48SBE-L018_99_c-drb16-48sbe-l018-99.2d_dxf.zip Anglais
ENG_CVM_CVM_DRB16-48SBE-L018_99_c-drb16-48sbe-l018-99.3d_igs.zip Anglais
ENG_CVM_CVM_DRB16-48SBE-L018_99_c-drb16-48sbe-l018-99.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf Anglais
CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf Anglais

Spécifications du produit

Spécification de l'application ENG_SS_114-151021_A.pdf Anglais
Rapport technique ENG_SS_502-151021_A.pdf Anglais
Spécification du produit ENG_SS_108-151021_A1.pdf Anglais
Rapport de test d’homologation ENG_SS_501-151021_A.pdf Anglais

Approbations des agences

Compte-rendu UL ENG_AAD_UL_CERT_E28476_20171220_C1_A.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

Caractéristiques du type de produit

Système de connecteur : Fil à fil
Type de boîtier et de connecteur : Boîtier pour bornes femelles
Étanche : Oui
Se connecte à/au : Fil et câble
Système de verrouillage principal : Intégré dans le boîtier
Forme du connecteur : Rectangulaire
Connecteur mixte et hybride : Oui

Fonctionnalités de configuration

Nombre de positions : 48
Nombre de rangées : 6
Code du joint du connecteur : Joint E
Modification du connecteur : Routeur filaire
Position de la cavité vide : 0

Caractéristiques du boîtier

Axe central (pas) (mm): 4.7, 3.81, 6.71
Axe central (pas) (in): .264, .15, .185
Matériau du boîtier : PA GF

Fonctionnalités de contact

Diamètre de la broche d'accouplement (mm): 2.39, 1.02, 1.59
Diamètre de la broche d'accouplement (in): .063, .094, .04
Courant nominal du contact (max) (A): 25, 13, 7.5
Type de contact : Support
Taille du contact : Taille 16, Taille 12, Taille 20

Caractéristiques du corps

Couleur principale : Noir
Code de détrompage et connecteur : B
Angle de sortie du câble : 180°

Fonctionnement/Application

Application du circuit : Puissance

Fixation mécanique

Type de montage : Montage sur câble (suspension libre)
Alignement de l'accouplement : Avec
Type d'alignement de l'accouplement : Clavette
Assurance de position des bornes : Oui
Serre-câble : Avec

Conditions d’utilisation

Température de fonctionnement (max) : 125 °C [ 257 °F ]
Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

Caractéristiques électriques

Tension nominale (V): 250
Tension de fonctionnement (VDC): 250
Tension de fonctionnement (VAC): 250

Autre

Fonction d'assurance de position : Non
Conformité RoHS de l'UE : Conforme
Conformité aux VLE de l'UE : Conforme
Réparable : Oui

Dimensions

Hauteur du connecteur : 66.19 mm [ 2.606 in ]
Longueur : 35.71 mm [ 1.406 in ]
Largeur : 66.19 mm [ 2.606 in ]
Diamètres d'isolant compatibles (mm): 1.35 – 3.05, 1.02 – 2.41, 2.46 – 4.01
Diamètres d'isolant compatibles (in): .097 – .158, .053 – .12, .04 – .095
Espacement de ligne à ligne (mm): 8.41, 7.77, .64, 8.2, 7.57
Espacement de ligne à ligne (in): .298, .306, .331, .323, .025

Normes de l’industrie

Compatible avec les produits conformes aux normes ou à la réglementation des agences : SAE J2030
Indice IP : IP6K9K, IP68

Caractéristiques de l’emballage

Type de conditionnement : Boîte
Quantité par emballage : 36
