Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

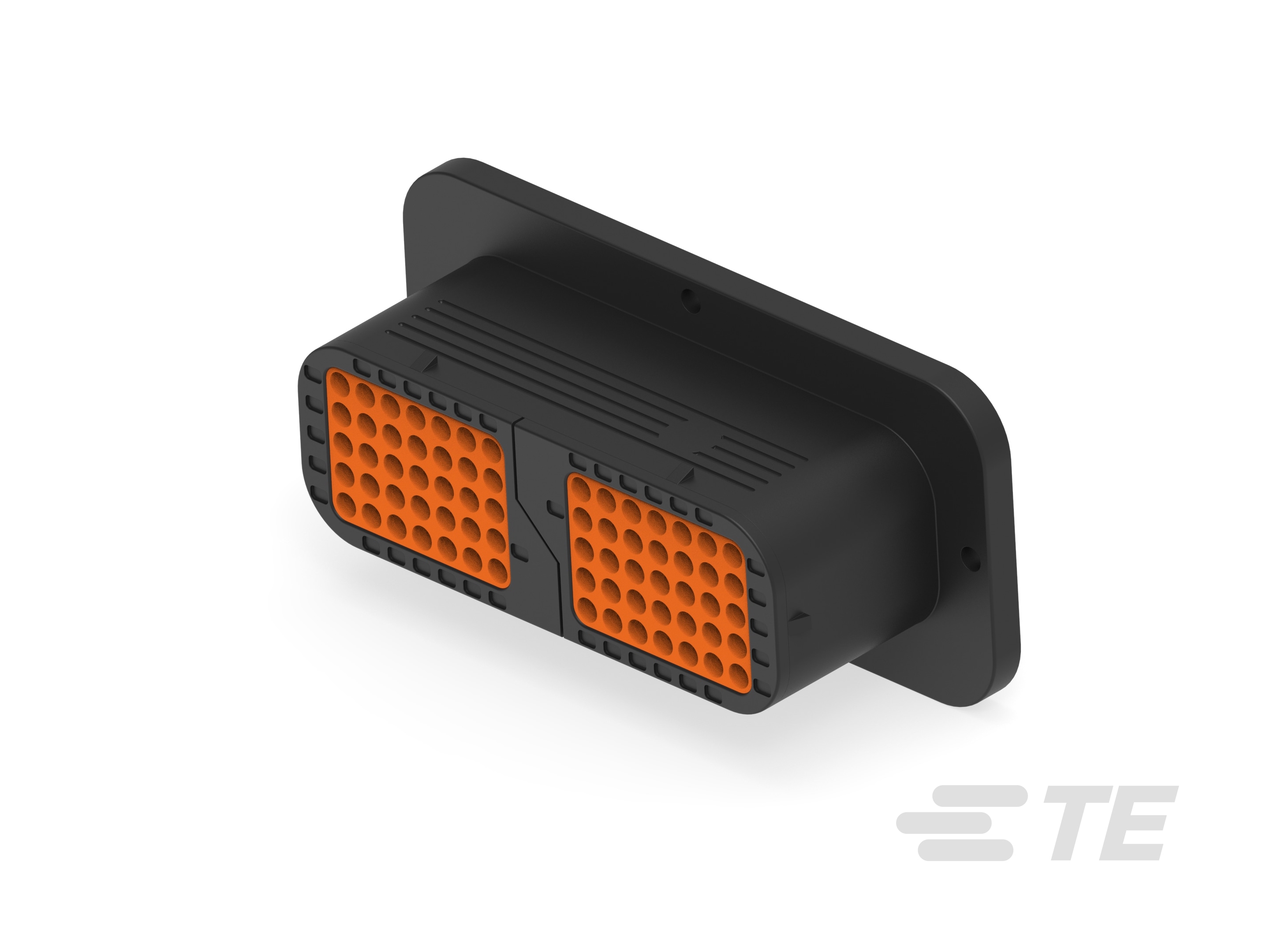

Caractéristiques du type de produit
-
Type de boîtier et de connecteur :
Boîtier pour bornes mâles
-
Système de connecteur :
Fil à fil
-
Se connecte à/au :
Fil et câble
-
Forme du connecteur :
Rectangulaire
-
Étanche :
Oui
-
Connecteur mixte et hybride :
Non
-
Système de verrouillage principal :
Intégré dans le boîtier
Fonctionnalités de configuration
-
Code du joint du connecteur :
Joint N
-
Nombre de rangées :
5
-
Position de la cavité vide :
0
-
Nombre de positions :
70
Caractéristiques électriques
-
Tension nominale (V):
250
-
Tension de fonctionnement (VAC):
250
-
Tension de fonctionnement (VDC):
250
Caractéristiques du corps
-
Couleur principale :
Noir
-
Angle de sortie du câble :
180°
-
Code de détrompage et connecteur :
C
Fonctionnalités de contact
-
Type de contact :
Broche
-
Courant nominal du contact (max) (A):
13
-
Diamètre de la broche d'accouplement :
1.59 mm [ .063 in ]
-
Taille du contact :
Taille 16
Fixation mécanique
-
Serre-câble :
Ajouter par accessoire
-
Assurance de position des bornes :
Non
-
Type de montage :
Montage panneau
-
Alignement de l'accouplement :
Avec
-
Type d'alignement de l'accouplement :
Clavette
Caractéristiques du boîtier
-
Axe central (pas) :
5.49 mm [ .216 in ]
-
Matériau du boîtier :
PPS GF
Dimensions
-
Longueur :
44.63 mm [ 1.757 in ]
-
Largeur :
126.82 mm [ 4.993 in ]
-
Espacement de ligne à ligne :
5.49 mm [ .216 in ]
-
Hauteur du connecteur :
58.93 mm [ 2.32 in ]
Conditions d’utilisation
-
Plage de température de fonctionnement :
-55 – 125 °C [ -67 – 257 °F ]
-
Température de fonctionnement (max) :
125 °C [ 257 °F ]
Fonctionnement/Application
-
Application du circuit :
Puissance
Normes de l’industrie
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences :
SAE J2030
-
Indice d'inflammabilité UL :
Test de flamme de 20 mm conformément à la norme UL-94
-
Degré de protection :
IP6K9K, IP68
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte
-
Quantité par emballage :
21
Autre
-
Réparable :
Oui
-
Fonction d'assurance de position :
Non
