Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

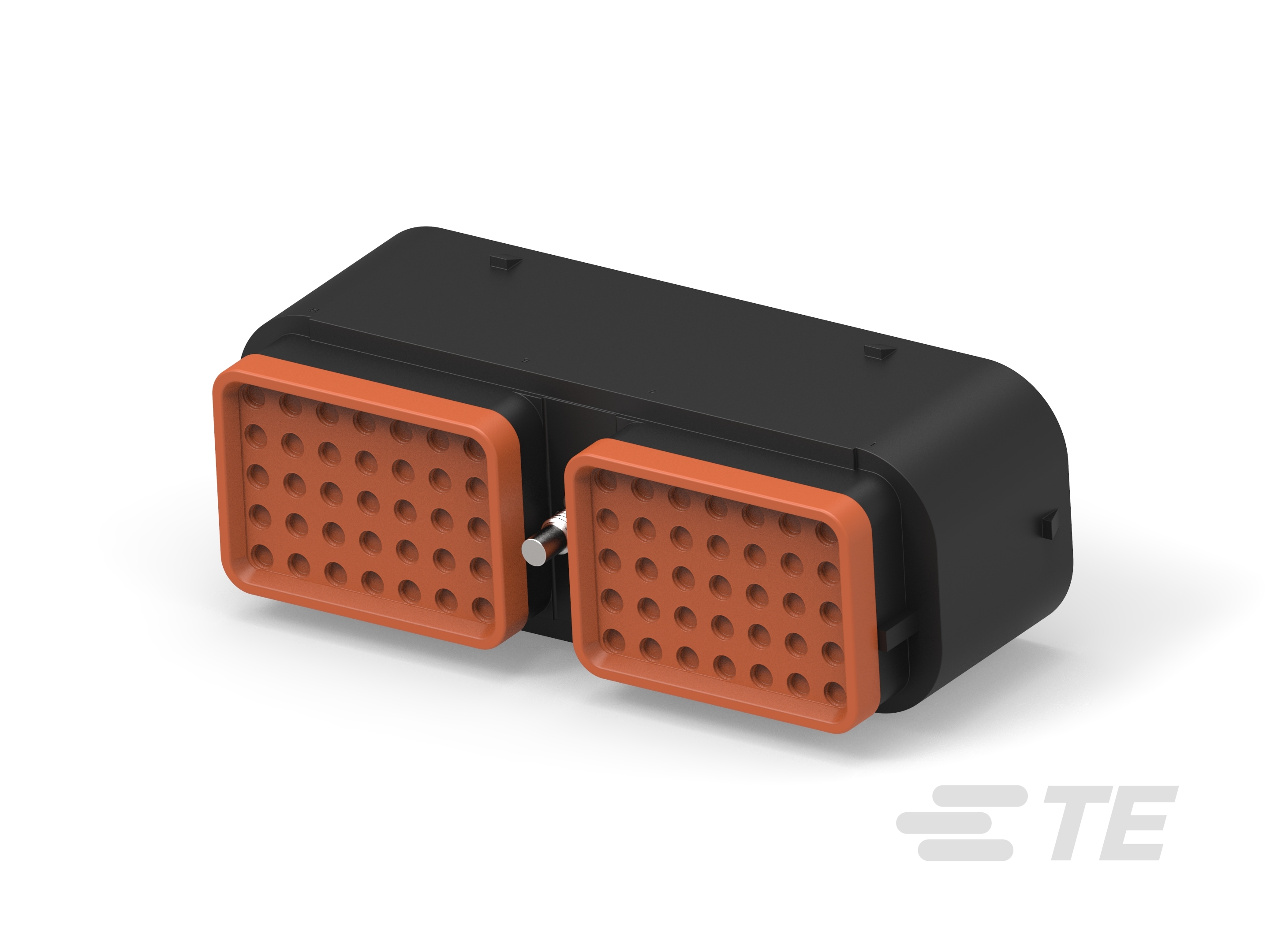

Caractéristiques du type de produit
-
Type de boîtier et de connecteur :
Fiche
-
Système de connecteur :
Fil à fil
-
Se connecte à/au :
Fil et câble
-
Forme du connecteur :
Rectangulaire
-
Étanche :
Oui
-
Connecteur mixte et hybride :
Non
-
Système de verrouillage principal :
Intégré dans le boîtier
Fonctionnalités de configuration
-
Code du joint du connecteur :
Joint E
-
Nombre de rangées :
5
-
Position de la cavité vide :
0
-
Nombre de positions :
70
Caractéristiques électriques
-
Tension de fonctionnement (VAC):
250
-
Tension de fonctionnement (VDC):
250
Caractéristiques du corps
-
Couleur principale :
Noir
-
Angle de sortie du câble :
180°
-
Code de détrompage et connecteur :
D
Fonctionnalités de contact
-
Type de contact :
Support
-
Courant nominal du contact (max) (A):
13
-
Diamètre de la broche d'accouplement :
1.6 mm [ .063 in ]
-
Taille du contact :
Taille 16
Fixation mécanique
-
Serre-câble :
Sans
-
Assurance de position des bornes :
Non
-
Type de montage :
Montage sur câble (suspension libre)
-
Alignement de l'accouplement :
Avec
-
Type d'alignement de l'accouplement :
Clavette
Caractéristiques du boîtier
-
Axe central (pas) :
5.5 mm [ .216 in ]
-
Matériau du boîtier :
PPS GF
Dimensions
-
Longueur :
104 mm [ 4.09 in ]
-
Diamètres d'isolant compatibles :
1,4 – 3,8 mm [ 0,055 – 0,15 in ]
-
Largeur :
36.1 mm [ 1.42 in ]
-
Espacement de ligne à ligne :
5.5 mm [ .216 in ]
-
Hauteur du connecteur :
41,7 mm [ 1,64 in ]
Conditions d’utilisation
-
Plage de température de fonctionnement :
-55 – 125 °C [ -67 – 257 °F ]
-
Température de fonctionnement (max) :
125 °C [ 257 °F ]
Fonctionnement/Application
-
Application du circuit :
Puissance
Normes de l’industrie
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences :
SAE J2030
-
Indice d'inflammabilité UL :
UL 94V-0
-
Degré de protection :
IP68, IP6K9K
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte
-
Quantité par emballage :
1
Autre
-
Réparable :
Oui
-
Fonction d'assurance de position :
Non
