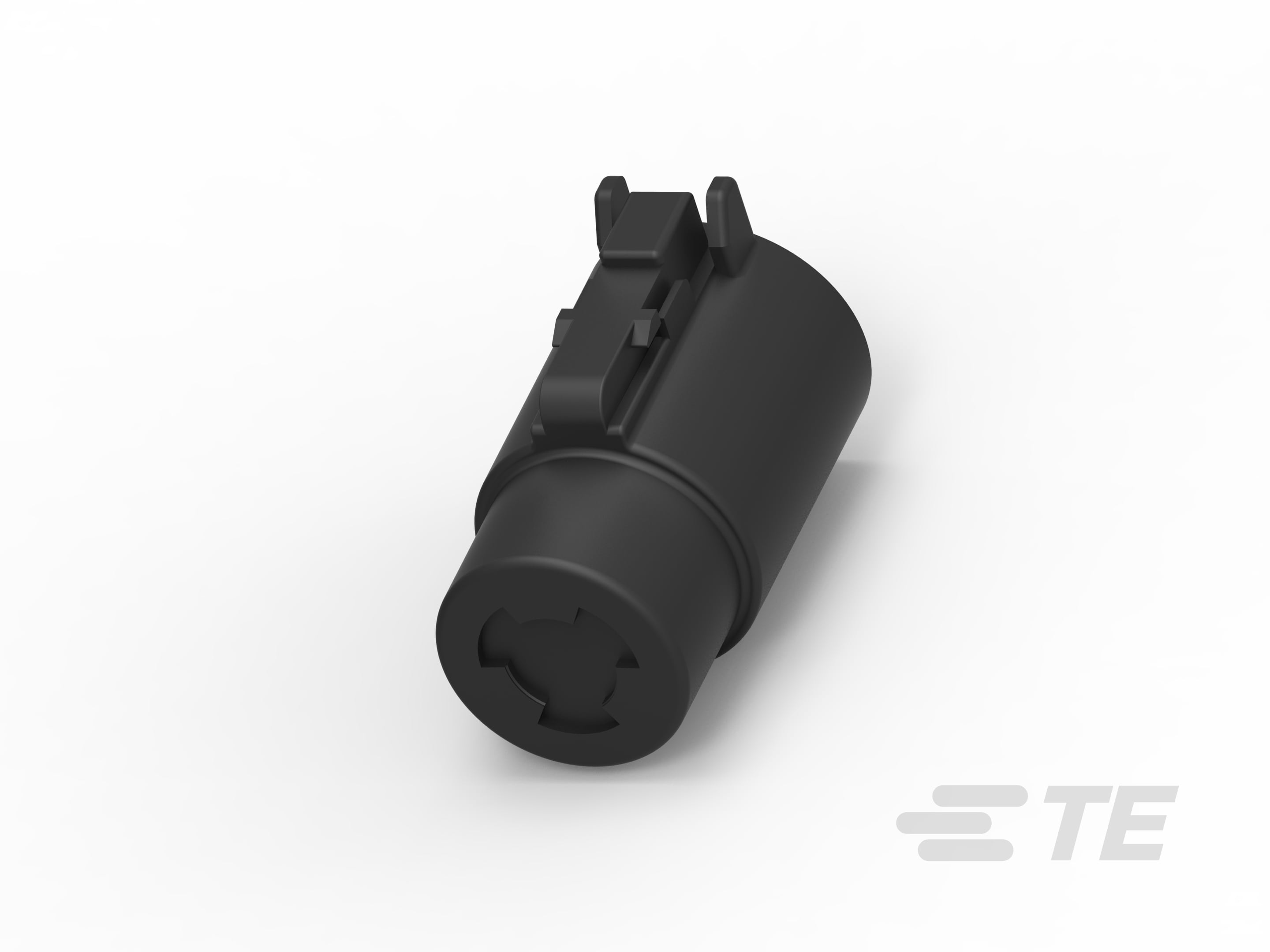

Caractéristiques du type de produit
-
Type de boîtier et de connecteur :
Boîtier pour bornes femelles
-
Système de connecteur :
Fil à fil
-
Se connecte à/au :
Fil et câble
-
Forme du connecteur :
Circulaire
-
Étanche :
Oui
-
Connecteur mixte et hybride :
Non
-
Système de verrouillage principal :
Intégré dans le boîtier
Fonctionnalités de configuration
-
Nombre de rangées :
1
-
Nombre de positions :
1
Caractéristiques électriques
-
Tension nominale (V):
250
-
Tension de fonctionnement (VAC):
250
-
Tension de fonctionnement (VDC):
250
Caractéristiques du corps
-
Couleur principale :
Noir
-
Angle de sortie du câble :
180°
Fonctionnalités de contact
-
Type de contact :
Support
-
Courant nominal du contact (max) (A):
100
-
Diamètre de la broche d'accouplement :
5.72 mm [ .225 in ]
-
Taille du contact :
Taille 4
Fixation mécanique
-
Serre-câble :
Avec
-
Assurance de position des bornes :
Non
-
Type de montage :
Montage sur câble (suspension libre)
-
Alignement de l'accouplement :
Avec
-
Type d'alignement de l'accouplement :
Nervure de polarisation
Caractéristiques du boîtier
-
Matériau du boîtier :
PEI (polyétherimide)
Dimensions
-
Longueur :
38.05 mm [ 1.498 in ]
-
Diamètres d'isolant compatibles :
6.63 – 10.67 mm [ .261 – .42 in ]
-
Largeur :
22.23 mm [ .875 in ]
-
Hauteur du connecteur :
27.33 mm [ 1.076 in ]
Conditions d’utilisation
-
Plage de température de fonctionnement :
-55 – 125 °C [ -67 – 257 °F ]
-
Température de fonctionnement (max) :
125 °C [ 257 °F ]
Fonctionnement/Application
-
Application du circuit :
Puissance
Normes de l’industrie
-
Indice d'inflammabilité UL :
Non testé
-
Degré de protection :
Non testé
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte
-
Quantité par emballage :
800
Autre
-
Réparable :
Oui
-
Fonction d'assurance de position :
Non
