DTM13-12PA-R005

Actif

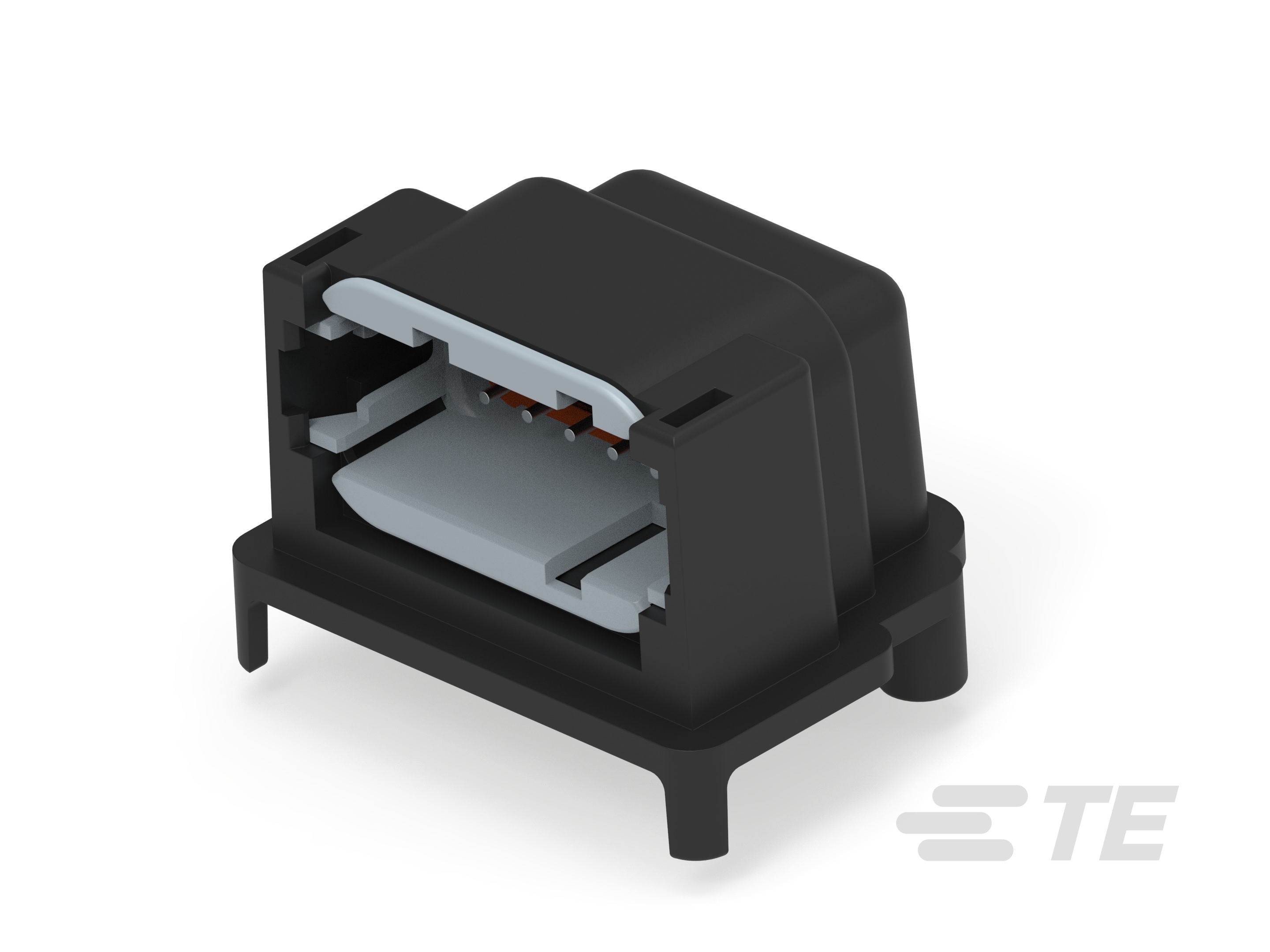

PCB Mount Header, Right Angle, Wire-to-Board, 12 Position, 4.19 mm [.165 in] Centerline, Fully Shrouded, Nickel, Through Hole - Solder, Sealable

DTM13-12PA-R005

Actif

PCB Mount Header, Right Angle, Wire-to-Board, 12 Position, 4.19 mm [.165 in] Centerline, Fully Shrouded, Nickel, Through Hole - Solder, Sealable

- DEUTSCH
- DEUTSCH DT
- DEUTSCH DTM

Numéro de référence interne TE : DTM13-12PA-R005
Description interne de TE : HDR, 12P, BLK, RA, NI/CU, A
Tous DEUTSCH DTM Headers (38)

Type de conditionnement : Boîte
Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]
Couleur principale : Noir
Matériau du placage de la surface de contact : Nickel

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Dessins techniques de produits

RECP ASM ENG_CD_DTM13-12PA-R005_-.pdf Anglais
RECP ASM tif Anglais

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_DTM13-12PA-R005_99_c-dtm13-12pa-r005-99-3d.pdf 3D
Aperçu du produit ENG_CVM_CVM_DTM13-12PA-R005_99_c-dtm13-12pa-r005-99.2d_dxf.zip Anglais
ENG_CVM_CVM_DTM13-12PA-R005_99_c-dtm13-12pa-r005-99.3d_igs.zip Anglais
ENG_CVM_CVM_DTM13-12PA-R005_99_c-dtm13-12pa-r005-99.3d_stp.zip Anglais

Spécifications du produit

Spécification de l'application ENG_SS_114-151010_D.pdf Anglais
Spécification du produit ENG_SS_108-151010_F.pdf Anglais
Rapport de test d’homologation ENG_SS_501-151037_A1.pdf Anglais

Approbations des agences

Compte-rendu UL ENG_AAD_UL_CERT_E28476_20061021_C1_A.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

Caractéristiques du type de produit

Type d'embase : Entièrement renforcé
Système de connecteur : Fil à carte
Type d'assemblage de connecteur : Embase de montage pour circuit imprimé
Se connecte à/au : Fil et câble
Embase mixte et hybride : Non
Étanche : Oui

Fonctionnalités de configuration

Nombre de sections : 1
Nombre de rangées : 2
Orientation du montage pour circuit imprimé : Angle droit
Nombre de positions de signaux : 12
Nombre de positions : 12

Caractéristiques électriques

Tension nominale (V): 12, 24
Tension de fonctionnement (VAC): 250
Tension nominale (max) (VAC): 250
Tension nominale (max) (VDC): 250
Tension de fonctionnement (VDC): 250

Caractéristiques du corps

Couleur principale : Noir
Code de détrompage et connecteur : A

Fonctionnalités de contact

Matériau du placage de la surface de contact : Nickel
Type de contact : Broche
Courant nominal du contact (max) (A): 7.5
Diamètre de la broche d'accouplement : 1.02 mm [ .04 in ]

Fixation mécanique

Type de maintien de la connexion : Interface de verrouillage
Trous de montage : Avec
Dispositif de montage sur panneau : Sans
Maintien de la connexion : Avec
Type de retenue pour montage PCB : Vis de montage
Support de montage pour PCB : Avec
Alignement du montage PCB : Sans
Type de montage : Montage sur carte
Alignement de l'accouplement : Avec

Caractéristiques du boîtier

Axe central (pas) : 4.19 mm [ .165 in ]

Dimensions

Hauteur par rapport au PCB : 33.5 mm [ 1.319 in ]
Longueur du connecteur : 38.1 mm [ 1.5 in ]
Largeur du connecteur : 47.02 mm [ 1.851 in ]
Épaisseur du PCB (recommandée) : .78 – 2.36 mm [ .031 – .093 in ]

Conditions d’utilisation

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]
Température de fonctionnement (max) : 125 °C [ 257 °F ]

Fonctionnement/Application

Application du circuit : Signal
Blindé : Non

Normes de l’industrie

Indice d'inflammabilité UL : UL 94V-0
Degré de protection : Non testé
Indice UL : Certifié

Caractéristiques de l’emballage

Type de conditionnement : Boîte
Quantité par emballage : 125

Autre

Références des interfaces : DTM04-12P

DTM13-12PA-R005

PCB Mount Header, Right Angle, Wire-to-Board, 12 Position, 4.19 mm [.165 in] Centerline, Fully Shrouded, Nickel, Through Hole - Solder, Sealable

DTM13-12PA-R005

PCB Mount Header, Right Angle, Wire-to-Board, 12 Position, 4.19 mm [.165 in] Centerline, Fully Shrouded, Nickel, Through Hole - Solder, Sealable

Type de conditionnement : Boîte

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

Couleur principale : Noir

Matériau du placage de la surface de contact : Nickel

Documents

Dessins techniques de produits

Fichiers CAO

Spécifications du produit

Approbations des agences

Notification de changement de produit

Caractéristiques

Caractéristiques du type de produit

Type d'embase : Entièrement renforcé

Système de connecteur : Fil à carte

Type d'assemblage de connecteur : Embase de montage pour circuit imprimé

Se connecte à/au : Fil et câble

Embase mixte et hybride : Non

Étanche : Oui

Fonctionnalités de configuration

Nombre de sections : 1

Nombre de rangées : 2

Orientation du montage pour circuit imprimé : Angle droit

Nombre de positions de signaux : 12

Nombre de positions : 12

Caractéristiques électriques

Tension nominale (V): 12, 24

Tension de fonctionnement (VAC): 250

Tension nominale (max) (VAC): 250

Tension nominale (max) (VDC): 250

Tension de fonctionnement (VDC): 250

Caractéristiques du corps

Couleur principale : Noir

Code de détrompage et connecteur : A

Fonctionnalités de contact

Matériau du placage de la surface de contact : Nickel

Type de contact : Broche

Courant nominal du contact (max) (A): 7.5

Diamètre de la broche d'accouplement : 1.02 mm [ .04 in ]

Fixation mécanique

Type de maintien de la connexion : Interface de verrouillage

Trous de montage : Avec

Dispositif de montage sur panneau : Sans

Maintien de la connexion : Avec

Type de retenue pour montage PCB : Vis de montage

Support de montage pour PCB : Avec

Alignement du montage PCB : Sans

Type de montage : Montage sur carte

Alignement de l'accouplement : Avec

Caractéristiques du boîtier

Axe central (pas) : 4.19 mm [ .165 in ]

Dimensions

Hauteur par rapport au PCB : 33.5 mm [ 1.319 in ]

Longueur du connecteur : 38.1 mm [ 1.5 in ]

Largeur du connecteur : 47.02 mm [ 1.851 in ]

Épaisseur du PCB (recommandée) : .78 – 2.36 mm [ .031 – .093 in ]

Conditions d’utilisation

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

Température de fonctionnement (max) : 125 °C [ 257 °F ]

Fonctionnement/Application

Application du circuit : Signal

Blindé : Non

Normes de l’industrie

Indice d'inflammabilité UL : UL 94V-0

Degré de protection : Non testé

Indice UL : Certifié

Caractéristiques de l’emballage

Type de conditionnement : Boîte

Quantité par emballage : 125

Autre

Références des interfaces : DTM04-12P
