DTP13-4P

Actif

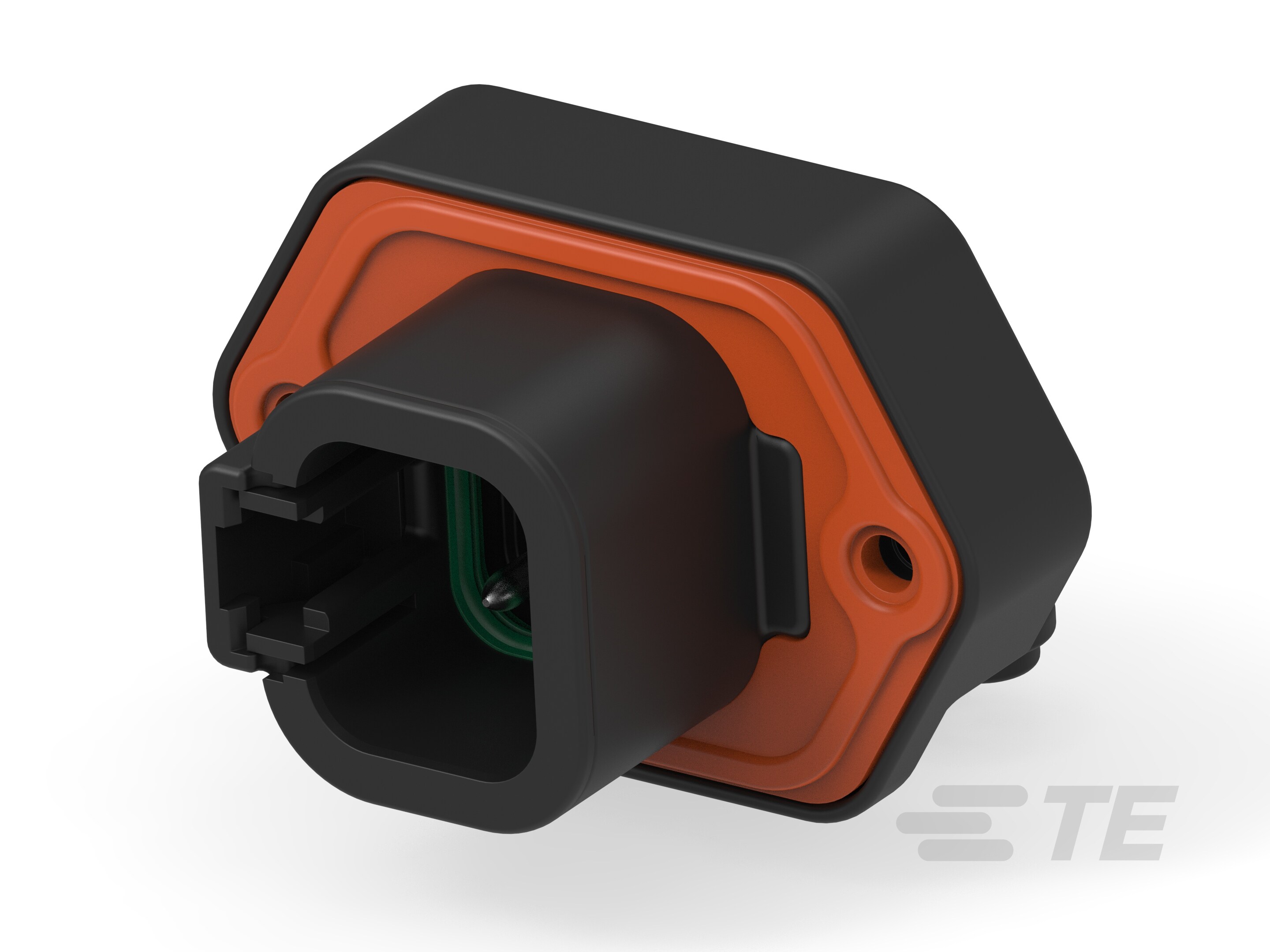

PCB Mount Header, Right Angle, Wire-to-Board, 4 Position, 10.16 mm [.4 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Sealable, Hybrid

DTP13-4P

Actif

PCB Mount Header, Right Angle, Wire-to-Board, 4 Position, 10.16 mm [.4 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Sealable, Hybrid

- DEUTSCH
- DEUTSCH DT
- DEUTSCH DTP

Numéro de référence interne TE : DTP13-4P
Description interne de TE : HDR, 4P, BLK, RA, SN/NI/CU
Tous DEUTSCH DTP Headers (4)

Type de conditionnement : Boîte
Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]
Couleur principale : Noir
Matériau du placage de la surface de contact : Étain

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Dessins techniques de produits

90 DEGREE PCB MOUNT RECEPTACLE 4 SIZE 12 CONTACTS DTP SERIES ENG_CD_DTP13-4P_B1.pdf Anglais

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_DTP13-4P_B.pdf 3D
Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
Conception CI Télécharger le symbole et l’empreinte (SnapEDA)
Aperçu du produit ENG_CVM_CVM_DTP13-4P_B.2d_dxf.zip Anglais
ENG_CVM_CVM_DTP13-4P_B.3d_igs.zip Anglais
ENG_CVM_CVM_DTP13-4P_B.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf Anglais
ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf Anglais
CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf Anglais

Spécifications du produit

Spécification de l'application ENG_SS_114-151012_A.pdf Anglais
Spécification du produit ENG_SS_108-151012_C.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

Caractéristiques du type de produit

Type d'embase : Entièrement renforcé
Système de connecteur : Fil à carte
Type d'assemblage de connecteur : Embase de montage pour circuit imprimé
Se connecte à/au : Fil et câble
Embase mixte et hybride : Non
Forme du connecteur : Rectangulaire
Étanche : Oui

Fonctionnalités de configuration

Nombre de sections : 1
Nombre de rangées : 2
Orientation du montage pour circuit imprimé : Angle droit
Nombre de positions de signaux : 0
Nombre de positions : 4

Caractéristiques électriques

Tension nominale (V): 12, 24
Tension de fonctionnement (VAC): 250
Tension nominale (max) (VAC): 250
Tension nominale (max) (VDC): 12, 24, 48
Tension de fonctionnement (VDC): 250

Caractéristiques du corps

Couleur principale : Noir

Fonctionnalités de contact

Matériau du placage de la surface de contact : Étain
Type de contact : Broche
Courant nominal du contact (max) (A): 25
Diamètre de la broche d'accouplement : 2.39 mm [ .094 in ]
Taille du contact : Taille 12

Fixation mécanique

Type de maintien de la connexion : Interface de verrouillage
Trous de montage : Avec
Dispositif de montage sur panneau : Avec
Maintien de la connexion : Avec
Type de retenue pour montage PCB : Vis de montage
Support de montage pour PCB : Avec
Alignement du montage PCB : Avec
Type de montage : Montage panneau
Alignement de l'accouplement : Sans
Type d'alignement de l'accouplement : Non claveté

Caractéristiques du boîtier

Axe central (pas) : 10.16 mm [ .4 in ]

Dimensions

Hauteur par rapport au PCB : 36.5 mm [ 1.437 in ]
Longueur du connecteur : 42.34 mm [ 1.667 in ]
Largeur du connecteur : 54.1 mm [ 2.13 in ]
Épaisseur du PCB (recommandée) : .78 – 3.18 mm [ .031 – .125 in ]

Conditions d’utilisation

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]
Température de fonctionnement (max) : 125 °C [ 257 °F ]

Fonctionnement/Application

Application du circuit : Puissance
Blindé : Non

Normes de l’industrie

Indice d'inflammabilité UL : Non testé
Degré de protection : IP68, IP6K9K

Caractéristiques de l’emballage

Type de conditionnement : Boîte
Quantité par emballage : 125

Autre

Références des interfaces : DTP04-4P

DTP13-4P

PCB Mount Header, Right Angle, Wire-to-Board, 4 Position, 10.16 mm [.4 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Sealable, Hybrid

DTP13-4P

PCB Mount Header, Right Angle, Wire-to-Board, 4 Position, 10.16 mm [.4 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Sealable, Hybrid

Type de conditionnement : Boîte

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

Couleur principale : Noir

Matériau du placage de la surface de contact : Étain

Documents

Dessins techniques de produits

Fichiers CAO

Fiches techniques et pages de catalogue

Spécifications du produit

Notification de changement de produit

Caractéristiques

Caractéristiques du type de produit

Type d'embase : Entièrement renforcé

Système de connecteur : Fil à carte

Type d'assemblage de connecteur : Embase de montage pour circuit imprimé

Se connecte à/au : Fil et câble

Embase mixte et hybride : Non

Forme du connecteur : Rectangulaire

Étanche : Oui

Fonctionnalités de configuration

Nombre de sections : 1

Nombre de rangées : 2

Orientation du montage pour circuit imprimé : Angle droit

Nombre de positions de signaux : 0

Nombre de positions : 4

Caractéristiques électriques

Tension nominale (V): 12, 24

Tension de fonctionnement (VAC): 250

Tension nominale (max) (VAC): 250

Tension nominale (max) (VDC): 12, 24, 48

Tension de fonctionnement (VDC): 250

Caractéristiques du corps

Couleur principale : Noir

Fonctionnalités de contact

Matériau du placage de la surface de contact : Étain

Type de contact : Broche

Courant nominal du contact (max) (A): 25

Diamètre de la broche d'accouplement : 2.39 mm [ .094 in ]

Taille du contact : Taille 12

Fixation mécanique

Type de maintien de la connexion : Interface de verrouillage

Trous de montage : Avec

Dispositif de montage sur panneau : Avec

Maintien de la connexion : Avec

Type de retenue pour montage PCB : Vis de montage

Support de montage pour PCB : Avec

Alignement du montage PCB : Avec

Type de montage : Montage panneau

Alignement de l'accouplement : Sans

Type d'alignement de l'accouplement : Non claveté

Caractéristiques du boîtier

Axe central (pas) : 10.16 mm [ .4 in ]

Dimensions

Hauteur par rapport au PCB : 36.5 mm [ 1.437 in ]

Longueur du connecteur : 42.34 mm [ 1.667 in ]

Largeur du connecteur : 54.1 mm [ 2.13 in ]

Épaisseur du PCB (recommandée) : .78 – 3.18 mm [ .031 – .125 in ]

Conditions d’utilisation

Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

Température de fonctionnement (max) : 125 °C [ 257 °F ]

Fonctionnement/Application

Application du circuit : Puissance

Blindé : Non

Normes de l’industrie

Indice d'inflammabilité UL : Non testé

Degré de protection : IP68, IP6K9K

Caractéristiques de l’emballage

Type de conditionnement : Boîte

Quantité par emballage : 125

Autre

Références des interfaces : DTP04-4P
