Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

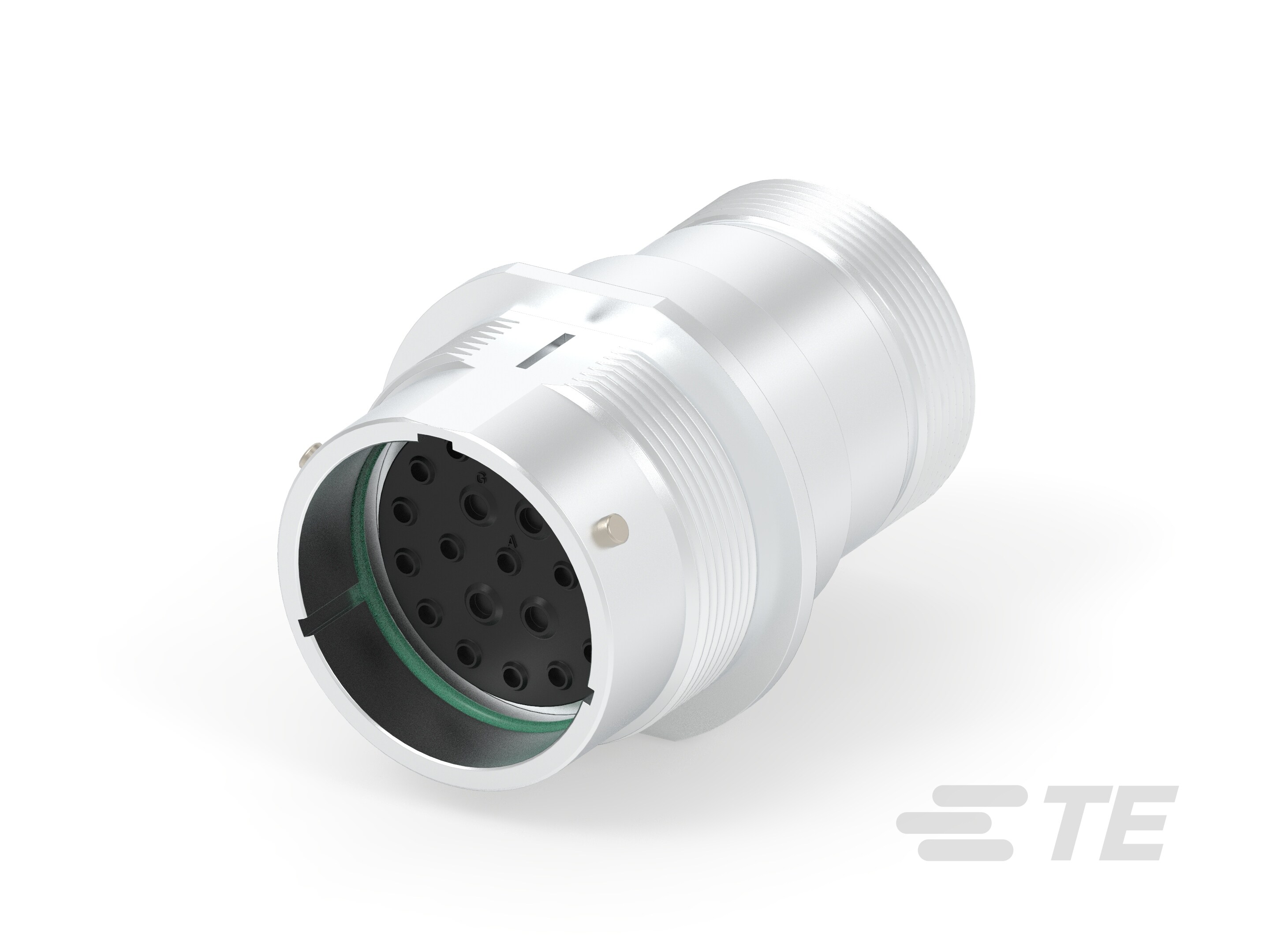

• Code du joint du connecteur : Joint E

• Position de la cavité vide : 0

• Nombre de positions : 21

• Forme du connecteur : Circulaire

• Connecteur mixte et hybride : Oui

• Type de boîtier et de connecteur : Connecteur

• Système de connecteur : Fil à panneau

• Étanche : Oui

• Système de verrouillage principal : Élément de retenue de contact

• Se connecte à/au : Fil et câble

• Type de contact : Broche

• Taille du contact : Taille 16, Taille 12

• Diamètre de la broche d'accouplement (mm): 1.6, 2.4

• Diamètre de la broche d'accouplement (in): 0,095, .062

• Courant nominal du contact (max) (A): 25, 13

• Réparable : Oui

• Fonction d'assurance de position : Non

• Conformité RoHS de l'UE : Conforme

• Conformité aux VLE de l'UE : Conforme

• Alignement de l'accouplement : Avec

• Type d'alignement de l'accouplement : Tige de guidage

• Assurance de position des bornes : Non

• Serre-câble : Sans

• Type de montage : Montage panneau

• Type de conditionnement : Emballage

• Quantité par emballage : 1

• Hauteur du connecteur : 68,5 mm [ 2,69 in ]

• Longueur : 50.8 mm [ 2 in ]

• Largeur : 47.6 mm [ 1.87 in ]

• Diamètres d'isolant compatibles (mm): 1,4 – 3,8, 3,6 – 5,2

• Diamètres d'isolant compatibles (in): 0,055 – 0,149, 0,141 – 0,204

• Angle de sortie du câble : 180°

• Matériau du boîtier : Aluminium

• Tension de fonctionnement (VDC): 250

• Tension de fonctionnement (VAC): 250

• Indice IP : IP67

• Température de fonctionnement (max) : 125 °C [ 257 °F ]

• Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]
