Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

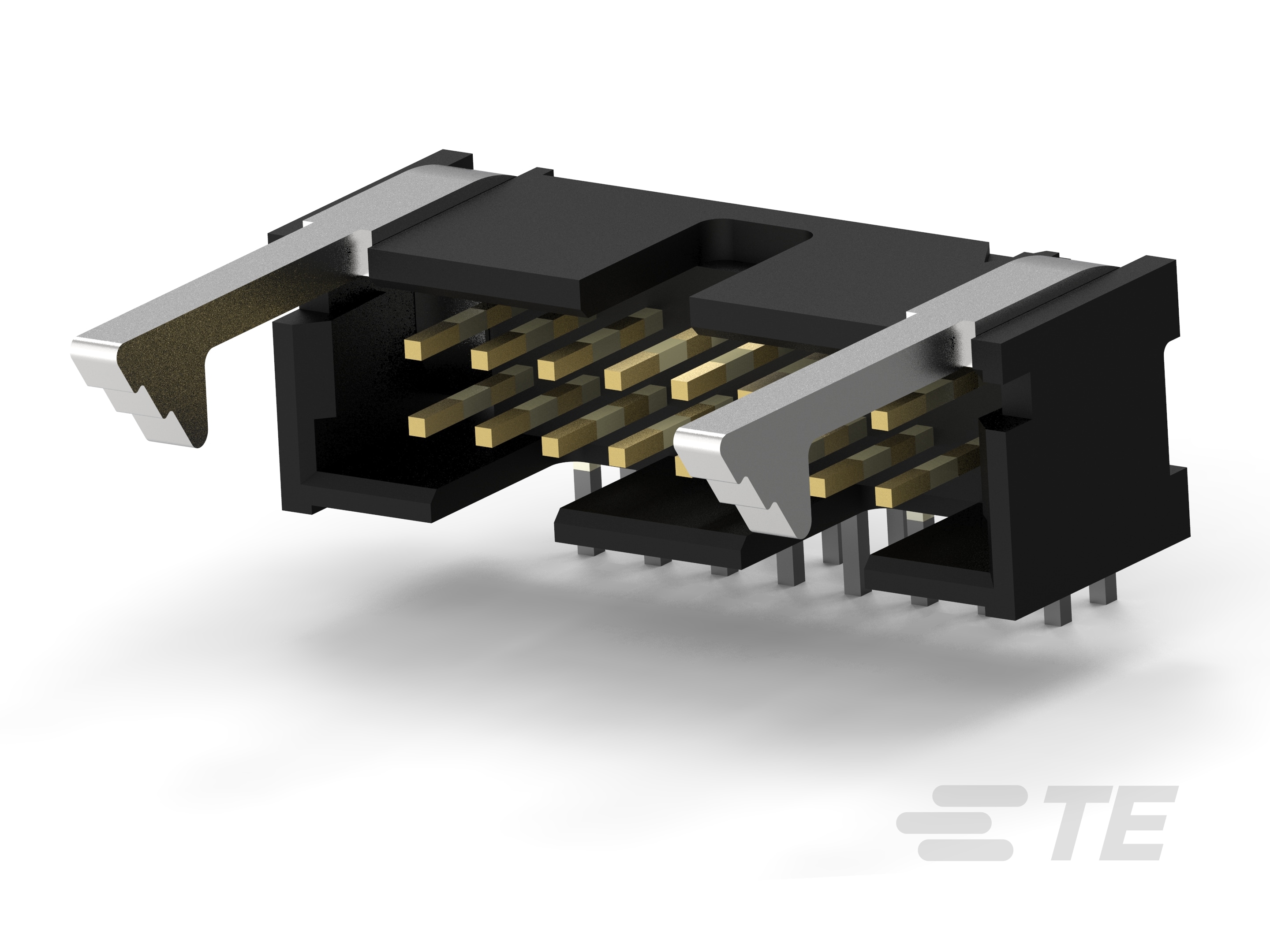

• Type d'embase : Embase à broches

• Type de produit : Assemblage de connecteurs

• Système de connecteur : Carte-à-carte

• Type de boîtier et de connecteur : Connecteur

• Se connecte à/au : Circuit imprimé

• Matériau du boîtier : Thermoplastique

• Axe central (pas) : 2.54 mm [ .1 in ]

• Alignement du montage PCB : Sans

• Alignement de l'accouplement : Avec

• Dispositif de montage sur panneau : Sans

• Support de montage pour PCB : Sans

• Type d'alignement de l'accouplement : Double barre polarisante, Centre

• Maintien de la connexion : Avec

• Type de maintien de la connexion : Verrou d’éjection

• Type de montage : Montage sur carte

• Dimensions des broches carrées : .64 mm [ .025 in ]

• Longueur des pattes et des broches : 3.43 mm [ .135 in ]

• Méthode de raccordement au PCB : Trou traversant – Soudure

• Longueur du connecteur : 17.78 mm [ 1.1 in ]

• Hauteur du connecteur : 9.77 mm [ .38 in ]

• Dimension de l'extrémité protégée : 3.81 mm [ .15 in ]

• Espacement de ligne à ligne : 2.54 mm [ .1 in ]

• Couleur principale : Noir

• Chaînette : Avec

• Profil de connecteur : Faible

• Type de contact : Broche

• Matériau de placage de la zone de contact PCB : Étain-plomb

• Matériau de base du contact : Alliage de cuivre

• Matériau du placage de la surface de contact : Flash or, Flash or sur palladium nickel, Or

• Épaisseur du placage de l'extrémité de la zone de contact PCB : 2.54 µm [ 100 µin ]

• Forme de contact : Carré

• Dimension des bornes carrées d'accouplement : .64 mm [ .025 in ]

• Épaisseur du placage de la surface de contact (µin): 30

• Matériau du contact : Nickel

• Courant nominal du contact (max) (A): 1

• Dispositif pour le processus de soudure : Trempé dans la soudure

• Application du circuit : Signal

• Température nominale du boîtier : Standard

• Plage de température de fonctionnement : -65 – 105 °C [ -85 – 221 °F ]

• Type de conditionnement : Plateau

• Quantité par emballage : 88

• Indice d'inflammabilité UL : UL 94V-0

• Résistance de l'isolation (MΩ): 5000

• Nombre de positions : 16

• Orientation du montage pour circuit imprimé : Angle droit

• Nombre de rangées : 2
