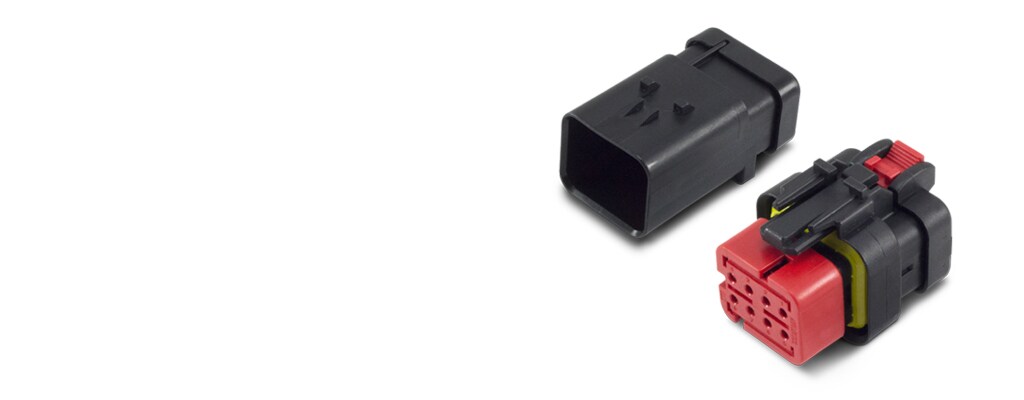

Boîtiers AMPSEAL 16

AMPSEAL 16

Les boîtiers AMPSEAL 16 sont des connecteurs fil à fil et fil à dispositif étanches à l’environnement qui acceptent les contacts de taille 16 estampés et formés pour service intensif (HDSF), d’une intensité maximale de 13 ampères chacun. Ils sont dotés d’un verrou intégré pour l’accouplement et sont disponibles en agencements à 2, 3, 4, 6, 8 et 12 voies.

Plus Moins

Caractéristiques du produit

Nombre de positions : 12, 3, 6, 8, 2, 4
Type de boîtier et de connecteur : Boîtier pour bornes femelles, Fiche, Bouchon, Boîtier pour bornes mâles
Diamètre de la broche d'accouplement (mm): 1.6, 1.55, 1.5, 1.59
Diamètre de la broche d'accouplement (in): .063, .061, .059, .06, .062
Système de connecteur : Fil à fil, Fil à appareil
Axe central (pas) (mm): 4.5, 5.3, 6
Axe central (pas) (in): .236, .177, .209

Disponible depuis

Produit	N° de pièce TE	Documents	Système de connecteur	Nombre de positions	Type de boîtier et de connecteur	Axe central (pas)	Étanche	Diamètre de la broche d'accouplement	Nombre de rangées	Couleur principale	Courant nominal du contact (max)	Application du circuit	Température de fonctionnement (max)	Tension nominale	Fonction d'assurance de position	Code de détrompage et connecteur	Plage de température de fonctionnement	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
AS16,PLUG ASSY,HT,06P,E SEAL,CODE C	2320935-3	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	6	Boîtier pour bornes femelles	4.5 mm	Oui	1.5 mm	2	Gris	13 A	Puissance	150 °C	-	Oui	C	-40 – 150 °C	Conforme	Conforme
CAP ASSY,3P,BRACKET REVERSE TYPE,ATAC CO	1717673-2	Dessin technique du produit PDF 3D	Fil à fil	3	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	B	-40 – 125 °C	Conforme	Conforme
AS16,CAP ASSY,HT,04P,E SEAL,CODE A	2320928-1	Dessin technique du produit PDF 3D	Fil à fil	4	Boîtier pour bornes mâles	5.3 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Non	A	-40 – 150 °C	Conforme	Conforme
CAP ASSY,2P,BRACKET REVERSE TYPE,ATAC CO	1717672-4	Dessin technique du produit PDF 3D	Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	D	-40 – 125 °C	Conforme	Conforme
CAP ASSY,12P,BRACKET REVERSE TYPE,ATAC C	1717934-3	Dessin technique du produit PDF 3D	Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
CAP ASSY,4P,BRACKET REVERSE TY	1717674-1	Dessin technique du produit PDF 3D	Fil à fil	4	Bouchon	5.3 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,8P,BRACKET REVERSE TYPE,ATAC CO	1717676-2	Dessin technique du produit PDF 3D	Fil à fil	8	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	B	-40 – 125 °C	Conforme	Conforme
CAP ASSY,12P,BRACKET REVERSE TYPE,ATAC C	1717677-1	Dessin technique du produit PDF 3D	Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,12P,BRACKET REVERSE TYPE,ATAC C	1717934-4	Dessin technique du produit PDF 3D	Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	D	-40 – 125 °C	Conforme	Conforme
AMPSEAL16,CAP ASSY,4P-A,B/R TYPE,RWDS	1871414-1	PDF 3D	Fil à appareil, Fil à fil	4	Bouchon	5.3 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,2P,BRACKET REVERSE TYPE,ATAC CO	1717672-2	Dessin technique du produit PDF 3D	Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	B	-40 – 125 °C	Conforme	Conforme
CAP ASSY,2P,BRACKET REVERSE TYPE,ATAC CO	1717672-3	Dessin technique du produit PDF 3D	Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
CAP ASSY,4P,BRACKET REVERSE TYPE,ATAC CO	1717674-4	Dessin technique du produit PDF 3D	Fil à fil	4	Bouchon	5.3 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	D	-40 – 125 °C	Conforme	Conforme
CAP ASSY,8P,BRACKET REVERSE TYPE,ATAC CO	1717676-3	Dessin technique du produit PDF 3D	Fil à fil	8	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
AS16,PLUG ASSY,ST,08P,N SEAL,CODE B	776494-2	Dessin technique du produit PDF 3D	Fil à fil	8	Fiche	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Oui	B	-40 – 125 °C	Conforme	Conforme
SEAL CAP HSG 2P, AMPSEAL16 SEA	2040594-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	13 A	Puissance	125 °C	-	Non	-	-40 – 125 °C	Conforme	Conforme
CAP ASSY,3P,BRACKET REVERSE TYPE,ATAC CO	1717673-1	Dessin technique du produit PDF 3D	Fil à fil	3	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,3P,BRACKET REVERSE TYPE,ATAC CO	1717673-3	Dessin technique du produit PDF 3D	Fil à fil	3	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
CAP ASSY,6P,BRACKET REVERSE TY	1717675-1	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes mâles	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
AS16,CAP ASSY,HT,03P,N SEAL,CODE B	2320914-2	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes mâles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Non	B	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,02P,N SEAL,CODE D	2320920-4	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Oui	D	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,03P,N SEAL,CODE A	2320921-1	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Oui	A	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,04P,N SEAL,CODE C	2320922-3	Dessin technique du produit PDF 3D	Fil à fil	4	Boîtier pour bornes femelles	5.3 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Oui	C	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,06P,N SEAL,CODE B	2320923-2	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	6	Boîtier pour bornes femelles	4.5 mm	Oui	1.5 mm	2	Gris	13 A	Puissance	150 °C	-	Oui	B	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,06P,N SEAL,CODE C	2320923-3	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	6	Boîtier pour bornes femelles	4.5 mm	Oui	1.5 mm	2	Gris	13 A	Puissance	150 °C	-	Oui	C	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,08P,N SEAL,CODE A	2320924-1	Dessin technique du produit PDF 3D	Fil à fil	8	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Oui	A	-40 – 150 °C	Conforme	Conforme
AS16,CAP ASSY,HT,03P,E SEAL,CODE B	2320927-2	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes mâles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Non	B	-40 – 150 °C	Conforme	Conforme
AS16,CAP ASSY,HT,04P,E SEAL,CODE B	2320928-2	Dessin technique du produit PDF 3D	Fil à fil	4	Boîtier pour bornes mâles	5.3 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Non	B	-40 – 150 °C	Conforme	Conforme
AS16,CAP ASSY,HT,12P,E SEAL,CODE A	2320931-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes mâles	4.5 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Non	A	-40 – 150 °C	Conforme	Conforme
AS16,CAP ASSY,HT,12P,E SEAL,CODE C	2320931-3	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes mâles	4.5 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Non	C	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,02P,E SEAL,CODE D	2320932-4	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Oui	D	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,03P,E SEAL,CODE A	2320933-1	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Oui	A	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,04P,E SEAL,CODE D	2320934-4	Dessin technique du produit PDF 3D	Fil à fil	4	Boîtier pour bornes femelles	5.3 mm	Oui	1.6 mm	2	Gris	-	-	150 °C	-	Oui	D	-40 – 150 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,12P,E SEAL,CODE B	2320937-2	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	12	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	2	Gris	13 A	Puissance	150 °C	250 V	Oui	B	-40 – 150 °C	Conforme	Conforme
AMPSEAL16,CAP ASSY,3P-A,B/R TYPE,RWDS,	1871413-1	Dessin technique du produit PDF 3D	Fil à fil	3	Bouchon	4.5 mm	Oui	1.55 mm	1	Rouge	13 A	Puissance	125 °C	250 V	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,2P,BRACKET REVERSE TY	1717672-1	Dessin technique du produit PDF 3D	Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	-	-	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,4P,BRACKET REVERSE TYPE,ATAC CO	1717674-2	Dessin technique du produit PDF 3D	Fil à fil	4	Bouchon	5.3 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	B	-40 – 125 °C	Conforme	Conforme
CAP ASSY,6P,BRACKET REVERSE TYPE,ATAC CO	1717675-3	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes mâles	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
CAP ASSY,12P,BRACKET REVERSE TYPE,ATAC C	1717677-2	Dessin technique du produit PDF 3D	Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	B	-40 – 125 °C	Conforme	Conforme
CAP ASSY,12P,BRACKET REVERSE TYPE,ATAC C	1717677-3	Dessin technique du produit PDF 3D	Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
CAP ASSY,12P,BRACKET REVERSE TYPE,ATAC C	1717934-1	Dessin technique du produit PDF 3D	Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	-	-	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,6P,BRACKET REVERSE TYPE,ATAC CO	1717975-2	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes mâles	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	B	-40 – 125 °C	Conforme	Conforme
SEAL CAP HSG 6P, AMPSEAL16 SEA	2040594-4	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	6	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	-	-40 – 125 °C	Conforme	Conforme
SEAL CAP HSG 12P, AMPSEAL16 SE	2040594-6	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	12	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	-	-40 – 125 °C	Conforme	Conforme
PLUG ASSY 120, AMPSEAL16 RESIST PLUG	2040278-2	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	1	Noir	13 A	Puissance	125 °C	250 V	Non	A	-40 – 125 °C	Conforme	Conforme
SEAL CAP HSG 8P, AMPSEAL16 SEA	2040594-5	Dessin technique du produit PDF 3D	Fil à appareil, Fil à fil	8	Bouchon	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	-	-40 – 125 °C	Conforme	Conforme
AS16,PLUG ASSY,HT,02P,N SEAL,CODE A	2320920-1	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	4.5 mm	Oui	1.6 mm	1	Gris	-	-	150 °C	-	Oui	A	-40 – 150 °C	Conforme	Conforme
CAP ASSY (14.5V)AMPSEAL16 2P	1554369-1	Dessin technique du produit PDF 3D	Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	13 A	Puissance	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme
CAP ASSY,6P,BRACKET REVERSE TYPE,ATAC CO	1717975-3	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes mâles	4.5 mm	Oui	1.5 mm	2	Noir	13 A	Puissance	125 °C	-	Non	C	-40 – 125 °C	Conforme	Conforme
CAP ASSY (31.6V)AMPSEAL16 2P	1554369-2	Dessin technique du produit PDF 3D	Fil à fil	2	Bouchon	4.5 mm	Oui	1.5 mm	1	Noir	13 A	Puissance	125 °C	-	Non	A	-40 – 125 °C	Conforme	Conforme aux exemptions

Aperçu

Les boîtiers des connecteurs femelles et des capuchons sont livrés entièrement assemblés, en une seule pièce.

Vue d’ensemble de la série

Compatible avec une taille de contact de 16 HDSF (jusqu’à 13 ampères)
14-20 AWG (2,50-0,50 mm²)
Agencements à 2, 3, 4, 6, 8 et 12 cavités
Montage en ligne
Boîtier thermoplastique, rectangulaire
Verrou intégré pour l’accouplement
Le renforcement du verrou principal (PLR) intégré confirme l’alignement et la rétention du contact
Accessoires disponibles : coques arrière, attaches de montage

Produits AMPSEAL 16 supplémentaires

VOIR TOUS les produits AMPSEAL 16
Les connecteurs AMPSEAL 16 sont destinés aux applications tout-terrain, industrielles lourdes, récréatives et agricoles. Les connecteurs offrent une fiabilité robuste, une facilité d’utilisation et empêchent que l’humidité et la saleté contaminent les connexions.

FAQ

Foire aux questions

Q : Qu’est-ce qu’un connecteur AMPSEAL 16 ?

R : Les connecteurs étanches à l’environnement AMPSEAL 16 de TE Connectivity sont conçus pour les applications câble à câble et câble à appareil. Les connecteurs AMPSEAL 16 sont utilisés dans des applications en environnement difficile, où même une petite dégradation de la connexion peut être critique.

Q : Quelles sont les applications appropriées pour les connecteurs AMPSEAL 16 ?

R : Camion, autobus, véhicule tout terrain, BTP, agriculture, exploitation minière, véhicules de secours, sylviculture, loisirs, marine, moto

CONSULTEZ LA FAQ SUR LES CONNECTEURS AMPSEAL 16

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Autre

Réparable Oui
Fonction d'assurance de position Non, Oui
Conformité RoHS de l'UE Conforme, Conforme aux exemptions
Conformité aux VLE de l'UE Conforme aux exemptions, Conforme

Caractéristiques de l’emballage

Type de conditionnement Emballage, Sac, Boîte, Tube
Quantité par emballage 200, 100, 22, 342, 14, 20, 175, 1, 30, 40, 250, 600, 25, 252, 19, 50, 27

Caractéristiques du corps

Angle de sortie du câble 180°
Couleur principale Rouge, Noir, Gris
Code de détrompage et connecteur D, A, C, B

Caractéristiques électriques

Tension de fonctionnement (VDC) 250
Tension de fonctionnement (VAC) 250
Tension nominale (V) 250

Dimensions

Dimension du fil (AWG) 20 – 14, 1 – 10
Hauteur du connecteur (mm) 14.4, 31, 18.93, 26.6, 26.65, 20.25, 26.8, 47.55, 47.5, 19.15, 23.5, 37.5, 24.1, 31.5, 47.1, 22.45
Hauteur du connecteur (in) .567, .949, 1.049, .797, .925, .884, 1.85, .754, .745, 1.22, 1.24, 1.48, 1,87, 1.055, 1.05, .883, 1.873
Espacement de ligne à ligne (mm) 6.18, 5.3, 4.5, 2.54
Espacement de ligne à ligne (in) .209, .177, .243, .1
Longueur (mm) 24.83, 25.33, 24.1, 20.3, 24.6, 28.6, 20.33, 36.75, 37.6, 25.3, 36.8, 36.7, 47.55, 15.6, 29.33, 38.33, 19.6
Longueur (in) 1.447, 1.126, .799, .614, 1.449, 1.872, .969, .966, 1.155, .978, .949, .948, .8, 1.445, 1.509, 1.48, .997, .771, .772, .968
Diamètres d'isolant compatibles (mm) 1,3 – 3,3, 1.3 – 2.3, 1,27 – 3,3, 2.2 – 3.9
Diamètres d'isolant compatibles (in) 0,05 – 0,131, 0,051 – 0,131, 0,086 – 0,153
Largeur (mm) 16.9, 20.25, 28.6, 47.5, 24.1, 36.6, 29.33, 47.55, 22.6, 23.5, 24.83, 38.33, 25.33, 36.8, 20.2, 36.7, 36.75, 20.33, 37.6, 26.8, 10.2, 24.6
Largeur (in) .925, 1.87, 1.055, .949, .797, .969, .997, .795, .665, 1.48, 1.449, 1.873, 1.126, .889, 1.509, 1.44, 1.445, .401, .8, 1.155, 1.872, .978, 1.447
Dimension du fil (mm²) .5 – 2, .52 – 2.08

Fonctionnalités de contact

Type de contact Support, Broche
Taille du contact 1.6mm, Taille 16, 1.5 mm, 1.3 mm
Diamètre de la broche d'accouplement (mm) 1.6, 1.55, 1.5, 1.59
Diamètre de la broche d'accouplement (in) .063, .061, .059, .06, .062
Courant nominal du contact (max) (A) 13

Caractéristiques du boîtier

Matériau du boîtier Thermoplastique renforcé de fibres de verre, PBT 15GF, PBT GF15, Nylon 66 GF, PBT GF
Axe central (pas) (mm) 4.5, 5.3, 6
Axe central (pas) (in) .236, .177, .209

Caractéristiques du type de produit

Forme du connecteur Rectangulaire
Connecteur mixte et hybride Non
Type de boîtier et de connecteur Boîtier pour bornes femelles, Fiche, Bouchon, Boîtier pour bornes mâles
Système de connecteur Fil à fil, Fil à appareil
Étanche Oui, Non
Système de verrouillage principal Intégré dans le boîtier
Se connecte à/au Fil et câble

Fonctionnalités de configuration

Position de la cavité vide 0
Nombre de positions 12, 3, 6, 8, 2, 4
Nombre de rangées 2, 1

Normes de l’industrie

Indice d'inflammabilité UL UL 94HB, UL 94V-0
Indice IP IP67

Fixation mécanique

Assurance de position des bornes Oui, Non
Type d'alignement de l'accouplement Polarisé, Clavette, Patte de polarisation, Nervure de polarisation
Serre-câble Avec, Sans, Ajouter par accessoire
Alignement de l'accouplement Avec
Type de montage Montage sur câble (suspension libre)

Conditions d’utilisation

Température de fonctionnement (max) (°C) 125, 150
Température de fonctionnement (max) (°F) 302, 257
Plage de température de fonctionnement (°C) -40 – 125, -40 – 150
Plage de température de fonctionnement (°F) -40 – 302, -40 – 257

Fonctionnement/Application

Application du circuit Puissance

Numéro de référence

Référence interne TE CAT-AM7801-CH8172

Documents associés

Flipbook Catalog

Transport industriel et commercial – Bornes et connecteurs (en anglais) Le catalogue de bornes et connecteurs pour transport industriel et commercial de TE comprend les séries de connecteurs AMPSEAL, AMPSEAL 16, circulaires DIN, DEUTSCH, HDSCS, les connecteurs LEAVYSEAL et Superseal 1.0, ainsi que les contacts, outils et accessoires.

Product Specifications

Spécifications des connecteurs AMPSEAL 16 (anglais) Ces spécifications couvrent les tests de performance et les exigences de qualité pour les connecteurs AMPSEAL 16.

Application Specifications

Spécifications d’application des connecteurs AMPSEAL 16 (anglais) Ces spécifications couvrent les exigences pour l’application du connecteur de fiche et de l’ensemble d’embase AMPSEAL 16.

Application Specifications

Taille de contacts de broche et de prise 16 HDSF (anglais) Cette spécification couvre les exigences pour l’application de contacts de broche et de prise de taille 16 HDSF (estampé et formé pour une utilisation intensive).

Connector Selector

Sélecteur de connecteur (en anglais) Le sélecteur de connecteurs est un guide de référence pour les connecteurs électriques pour le transport industriel et commercial de TE Connectivity (TE).
