DEUTSCH Strike Headers

DEUTSCH

STRIKE

Les embases DEUTSCH STRIKE sont des connecteurs rectangulaires robustes, disponibles en disposition à 32 cavités et acceptant des contacts DEUTSCH de taille 16 et 20, pour une intensité de 13 et 7,5 ampères.

Plus Moins

Caractéristiques du produit

Type de conditionnement : Boîte
Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]
Couleur principale : Noir
Diamètre de la broche d'accouplement (mm): 1.02, 1.59
Diamètre de la broche d'accouplement (in): .063, .04

Disponible depuis

Produit	N° de pièce TE	Documents	Axe central (pas)	Orientation du montage pour circuit imprimé	Matériau du placage de la surface de contact	Courant nominal du contact (max)
HDR, 32P, BLK, ST, SN/NI/CU, A	SRK15-MDA-32A-001	Dessin technique du produit PDF 3D	5.8 mm, 3.4 mm, 6.1 mm, 3 mm	Vertical	Étain	13 A, 7.5 A
HDR, 32P, BLK, ST, SN/NI/CU, D	SRK15-MDD-32A-001	Dessin technique du produit PDF 3D	3.4 mm, 5.8 mm, 3 mm, 6.1 mm	Vertical	Étain	13 A, 7.5 A
HDR, 32P, BLK, ST, AU/NI/CU, A	SRK15MDA32A001G003	Dessin technique du produit PDF 3D	6.1 mm, 5.8 mm, 3 mm, 3.4 mm	Vertical	Or	7.5 A, 13 A
HDR, 32P, BLK, RA, SN/NI/CU, B	SRK13-MDB-32A-001	Dessin technique du produit PDF 3D	3 mm, 3.4 mm, 6.1 mm, 5.8 mm	Angle droit	Étain	13 A, 7.5 A
HDR, 32P, BLK, ST, AU/NI/CU, B	SRK15MDB32A001G003	Dessin technique du produit PDF 3D	6.1 mm, 3 mm, 5.8 mm, 3.4 mm	Vertical	Or	7.5 A, 13 A
HDR, 32P, BLK, ST, SN/NI/CU, E	SRK15-MDE-32A-001	Dessin technique du produit PDF 3D	3.4 mm, 3 mm, 5.8 mm, 6.1 mm	Vertical	Étain	13 A, 7.5 A
HDR, 32P, BLK, ST, SN/NI/CU, F	SRK15-MDF-32A-001	Dessin technique du produit PDF 3D	3.4 mm, 5.8 mm, 3 mm, 6.1 mm	Vertical	Étain	13 A, 7.5 A
HDR, 32P, BLK, RA, SN/NI/CU, A	SRK13-MDA-32A-001	Dessin technique du produit PDF 3D	6.1 mm, 5.8 mm, 3.4 mm, 3 mm	Angle droit	Étain	13 A, 7.5 A
HDR, 32P, BLK, ST, SN/NI/CU, B	SRK15-MDB-32A-001	Dessin technique du produit PDF 3D	3.4 mm, 3 mm, 5.8 mm, 6.1 mm	Vertical	Étain	13 A, 7.5 A
HDR, 32P, BLK, ST, SN/NI/CU, C	SRK15-MDC-32A-001	Dessin technique du produit PDF 3D	3.4 mm, 3 mm, 5.8 mm, 6.1 mm	Vertical	Étain	13 A, 7.5 A

Aperçu

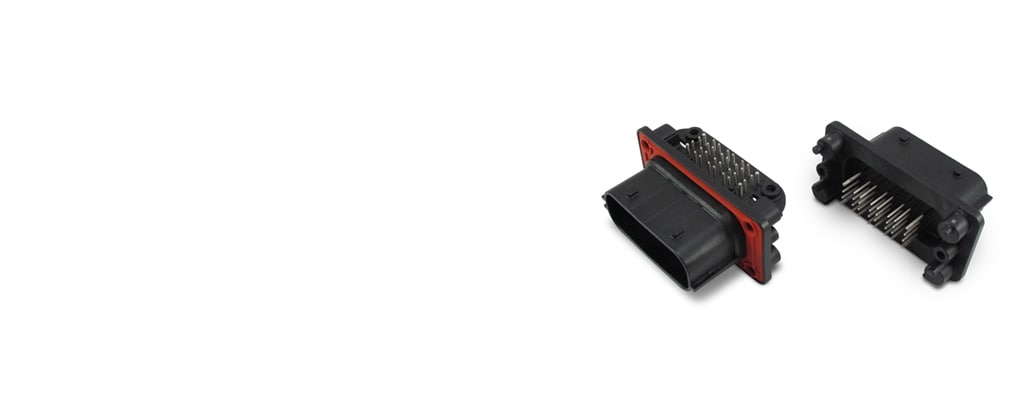

Les embases droites et à angle droit DEUTSCH STRIKE sont conçues pour des applications de câble à circuit dans des environnements difficiles.

Vue d’ensemble de la série

Accepte les tailles de contact 16 (13 ampères) et 20 (7,5 ampères)
14-22 AWG (2,50-0,35 mm2)
Dispositions à 32 et 64 cavités
Montage en ligne, sur collerette ou circuit imprimé
Boîtier thermoplastique carré
Levier d’accouplement
TPA confirme l’alignement et la rétention des contacts

VOIR TOUS LES PRODUITS DEUTSCH STRIKE

VOIR TOUS LES PRODUITS DEUTSCH STRIKE
Les connecteurs DEUTSCH STRIKE comportent un système de verrouillage à levier et sont conçus pour les applications d’équipements à usage intensif.

FAQ

Foire aux questions

Q : Qu’est-ce qu’un connecteur STRIKE ?

R : Les connecteurs DEUTSCH STRIKE étanches à l’environnement sont conçus pour les applications câble à câble et câble à circuit. Les connecteurs STRIKE sont utilisés dans des applications en environnement difficile où une simple petite dégradation de la connexion peut s’avérer critique.

Q : Quelles sont les applications appropriées pour les connecteurs STRIKE ?

R : Camions, autobus, véhicules tout terrain, BTP, agriculture, exploitation minière, véhicules de secours, sylviculture, loisirs, marine, motos

CONSULTEZ LA FAQ SUR LES CONNECTEURS DEUTSCH STRIKE

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Se connecte à/au Fil et câble
Forme du connecteur Rectangulaire
Étanche Oui
Système de connecteur Fil à carte
Embase mixte et hybride Oui
Type d'embase Entièrement renforcé
Type d'assemblage de connecteur Embase de montage pour circuit imprimé

Fonctionnalités de configuration

Nombre de sections 1
Nombre de positions 32
Nombre de positions de signaux 32
Nombre de rangées 4
Orientation du montage pour circuit imprimé Vertical, Angle droit

Caractéristiques électriques

Tension nominale (max) (VAC) 250
Tension de fonctionnement (VAC) 250
Tension de fonctionnement (VDC) 250
Tension nominale (max) (VDC) 250
Tension nominale (V) 12, 24

Caractéristiques du corps

Couleur principale Noir
Code de détrompage et connecteur E, F, A, B, C, D

Fonctionnalités de contact

Diamètre de la broche d'accouplement (mm) 1.02, 1.59
Diamètre de la broche d'accouplement (in) .04, .063
Taille du contact Taille 16, Taille 20
Courant nominal du contact (max) (A) 7.5, 13
Matériau du placage de la surface de contact Étain, Or
Type de contact Broche

Fixation mécanique

Dispositif de montage sur panneau Avec
Type de retenue pour montage PCB Vis de montage
Type d'alignement de l'accouplement Clavette
Trous de montage Avec
Maintien de la connexion Avec
Support de montage pour PCB Avec
Alignement du montage PCB Avec
Type de maintien de la connexion Interface de verrouillage
Type de montage Montage panneau
Alignement de l'accouplement Avec

Caractéristiques du boîtier

Axe central (pas) (mm) 3, 3.4, 5.8, 6.1
Axe central (pas) (in) .118, .134, .228, .24

Dimensions

Épaisseur du PCB (recommandée) .78 – 3.18 mm [ .031 – .125 in ]
Hauteur par rapport au PCB (mm) 34.7, 40.89
Hauteur par rapport au PCB (in) 1.366, 1.61
Longueur du connecteur (mm) 40.89, 53.59
Longueur du connecteur (in) 1.61, 2.11
Largeur du connecteur 82.04 mm [ 3.23 in ]

Conditions d’utilisation

Plage de température de fonctionnement -55 – 125 °C [ -67 – 257 °F ]
Température de fonctionnement (max) 125 °C [ 257 °F ]

Fonctionnement/Application

Application du circuit Électricité et signaux
Blindé Non

Normes de l’industrie

Indice d'inflammabilité UL Non testé
Indice IP Not Tested

Caractéristiques de l’emballage

Type de conditionnement Boîte
Quantité par emballage 48

Numéro de référence

Référence interne TE CAT-ST858-H342

Documents associés

DEUTSCH, STRIKE, TE Connectivity et le logo TE Connectivity sont des marques déposées.
